سوکت

خرید انواع سوکت برای ایجاد اتصال مطمئن، سریع و قابل جداسازی میان تجهیزات الکتریکی و الکترونیکی اهمیت زیادی دارد. سوکت یا Socket در مفهوم عمومی، بخشی از یک سیستم اتصال الکتریکی است که امکان اتصال کابل، سیم، سنسور، شیر برقی، موتور، برد الکترونیکی یا سایر تجهیزات را فراهم می‌کند. در اتوماسیون صنعتی، استفاده از سوکت مناسب می‌تواند سیم‌کشی تجهیزات را ساده‌تر کرده و نصب، تعویض و تعمیر قطعات را سریع‌تر کند.

اگر بخواهیم توضیح دهیم سوکت چیست؟ می‌توان گفت سوکت نوعی رابط الکتریکی است که برای برقراری اتصال میان دو قسمت مدار استفاده می‌شود. در بسیاری از تجهیزات، سوکت در کنار یک کانکتور یا Plug کار می‌کند و پس از اتصال، مسیر لازم برای انتقال برق، سیگنال یا داده را ایجاد می‌کند. طراحی سوکت می‌تواند از یک مدل ساده دوپین تا کانکتورهای صنعتی چندپین با قابلیت انتقال هم‌زمان تغذیه و اطلاعات متفاوت باشد.

کاربرد سوکت تنها به برق‌رسانی محدود نیست. در ماشین‌آلات صنعتی از سوکت برای اتصال سنسورها، عملگرها، شیرهای برقی، انکودرها، تجهیزات اندازه‌گیری، موتورهای کوچک و تجهیزات شبکه صنعتی استفاده می‌شود. به همین دلیل هنگام خرید انواع سوکت باید تعداد پین، ولتاژ و جریان مجاز، نوع اتصال، جنس بدنه، درجه حفاظت، نوع کابل و شرایط محیطی به‌دقت بررسی شوند.

سوکت چیست؟

برای پاسخ دقیق‌تر به سؤال سوکت چیست؟ باید ابتدا مفهوم اتصال قابل جداسازی را در سیستم‌های الکتریکی بررسی کرد. اگر یک کابل مستقیماً به تجهیز لحیم یا به ترمینال آن متصل شود، برای جدا کردن تجهیز ممکن است لازم باشد سیم‌ها باز شوند. اما استفاده از سوکت و کانکتور امکان جدا و متصل کردن سریع‌تر تجهیز را فراهم می‌کند.

در یک سیستم اتصال معمولاً دو بخش مکمل وجود دارد که با یکدیگر جفت می‌شوند. این قسمت‌ها ممکن است با عنوان Plug، Socket، Male Connector و Female Connector شناخته شوند. نام‌گذاری دقیق به نوع استاندارد و محصول بستگی دارد.

سوکت معمولاً دارای Contactهای فلزی است که پس از اتصال، با Contactهای قسمت مقابل تماس پیدا کرده و مسیر الکتریکی ایجاد می‌کنند.

نحوه عملکرد سوکت

عملکرد سوکت از نظر الکتریکی ساده است. زمانی که دو قسمت کانکتور به‌درستی به یکدیگر متصل می‌شوند، Contactهای فلزی آنها با فشار مشخصی به یکدیگر می‌رسند و جریان الکتریکی یا سیگنال از یک طرف به طرف دیگر منتقل می‌شود.

برای داشتن یک اتصال مطمئن، Contact Resistance باید پایین و تماس مکانیکی پایدار باشد. به همین دلیل در سوکت‌های صنعتی علاوه بر شکل پین‌ها، جنس Contact، کیفیت آبکاری و نیروی نگهدارنده اتصال اهمیت زیادی دارد.

در بسیاری از خرید انواع سوکت صنعتی، سیستم مکانیکی مانند رزوه، قفل فشاری یا پیچ اتصال نیز وجود دارد تا کانکتور بر اثر لرزش یا حرکت ماشین به‌راحتی جدا نشود.

کاربرد سوکت

کاربرد سوکت در سیستم‌های الکتریکی و اتوماسیون بسیار گسترده است. سوکت‌ها برای اتصال تغذیه، سیگنال‌های دیجیتال و آنالوگ و در مدل‌های مخصوص برای انتقال داده استفاده می‌شوند.

مهم‌ترین موارد کاربرد سوکت عبارت‌اند از:

• اتصال سنسور به کابل و PLC
• اتصال شیر برقی
• اتصال تجهیزات اندازه‌گیری
• اتصال موتور و عملگر
• اتصال انکودر
• اتصال تجهیزات شبکه صنعتی
• ایجاد اتصال قابل جداسازی در تابلو برق
• سیم‌کشی ماشین‌آلات
• اتصال بردهای الکترونیکی
• اتصال تجهیزات روشنایی و کنترل
• استفاده در صنایع خودروسازی
• استفاده در رباتیک و خطوط مونتاژ

کاربرد سوکت در سنسورها

یکی از مهم‌ترین موارد کاربرد سوکت در اتوماسیون صنعتی، اتصال انواع سنسور است.

سنسورهای القایی، خازنی، نوری، مغناطیسی، التراسونیک، فشار، دما و بسیاری از تجهیزات دیگر ممکن است به‌جای کابل ثابت دارای کانکتور باشند.

در این حالت کابل سوکت‌دار مناسب به سنسور متصل می‌شود و سمت دیگر کابل به PLC یا Junction Box می‌رسد.

استفاده از این روش باعث می‌شود در صورت خرابی سنسور، تعویض آن بدون باز کردن سیم‌بندی اصلی آسان‌تر باشد.

سوکت سنسور M8

M8 یکی از سایزهای متداول کانکتورهای کوچک صنعتی است.

این نوع اتصال در سنسورها و تجهیزاتی استفاده می‌شود که فضای نصب محدود است یا تعداد Contact زیادی مورد نیاز نیست.

هنگام خرید انواع سوکت M8 باید تعداد پین، نوع Male یا Female، شکل کابل، Straight یا Angled بودن و مشخصات الکتریکی بررسی شوند.

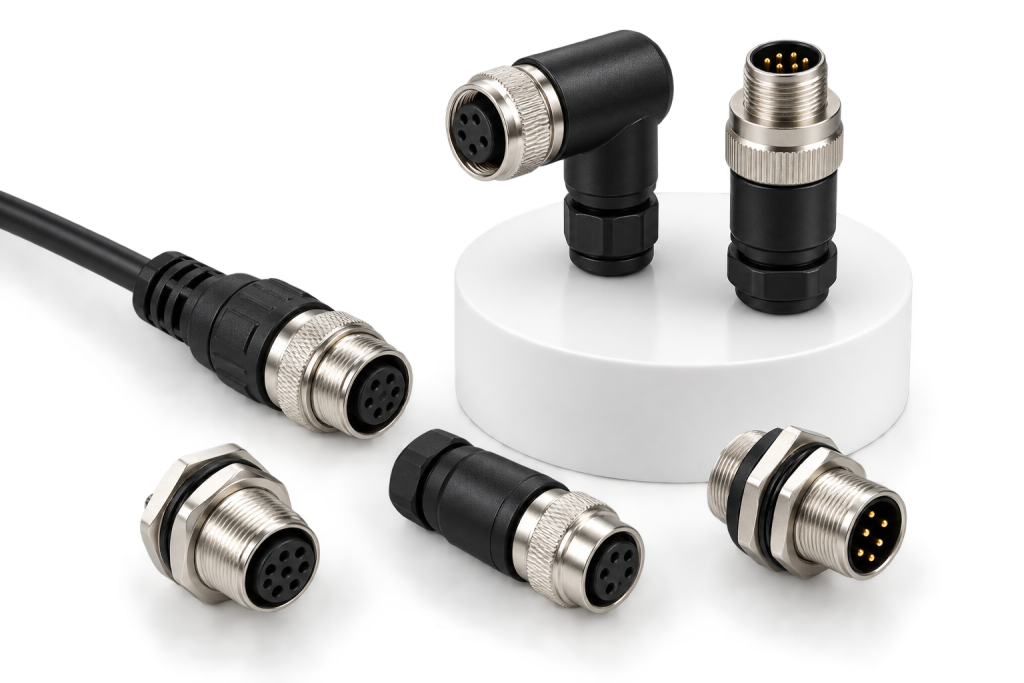

سوکت سنسور M12

M12 یکی از رایج‌ترین کانکتورهای صنعتی برای سنسورها و تجهیزات اتوماسیون است.

قطر رزوه اسمی این خانواده M12 است و مدل‌های مختلف آن با تعداد پین و Keying متفاوت تولید می‌شوند.

در ماشین‌آلات صنعتی، سنسورهای دارای M12 Connector بسیار رایج هستند و استفاده از کابل‌های سوکت‌دار M12 امکان سیم‌کشی سریع و ماژولار را فراهم می‌کند.

در خرید انواع سوکت M12 باید به نوع Coding توجه کرد؛ زیرا تمام کانکتورهایی که ظاهر M12 دارند الزاماً از نظر پین‌بندی و کاربرد با یکدیگر سازگار نیستند.

کانکتور Straight و Angled

سوکت‌های کابلی ممکن است Straight یا مستقیم و Angled یا زاویه‌دار باشند.

مدل Straight در امتداد کابل و کانکتور قرار می‌گیرد و برای محل‌هایی که فضای کافی در پشت تجهیز وجود دارد مناسب است.

مدل Angled معمولاً با زاویه 90 درجه طراحی می‌شود و برای فضاهایی که محدودیت عمق وجود دارد بسیار کاربردی است.

در خرید انواع سوکت برای ماشین‌آلات متراکم، جهت خروج کابل می‌تواند به اندازه مشخصات الکتریکی اهمیت داشته باشد.

سوکت مادگی و نری

در بازار معمولاً اصطلاح سوکت نری و مادگی استفاده می‌شود.

Male Connector دارای Contactهایی با ساختار نری و Female Connector دارای Contactهایی با ساختار مکمل است.

اما نباید فقط بر اساس شکل ظاهری یا نام عمومی خرید انجام شود. نوع دقیق اتصال باید با کانکتور تجهیز تطابق کامل داشته باشد.

هنگام خرید انواع سوکت برای سنسور بهتر است ابتدا مشخص شود خود سنسور دارای Male Connector است یا Female Connector و سپس کابل مکمل آن انتخاب شود.

سوکت شیر برقی

یکی دیگر از موارد مهم کاربرد سوکت اتصال شیرهای برقی یا Solenoid Valve است.

بسیاری از شیرهای برقی صنعتی از کانکتورهای استاندارد مخصوص Coil استفاده می‌کنند. این کانکتورها معمولاً برای اتصال سریع تغذیه به بوبین شیر طراحی شده‌اند.

بعضی مدل‌ها دارای LED نشانگر یا مدار حفاظتی داخلی هستند.

در خرید انواع سوکت شیر برقی باید شکل استاندارد کانکتور، ولتاژ، تعداد Contact و شرایط محیطی بررسی شوند.

سوکت DIN شیر برقی

اصطلاح DIN Connector در بسیاری از تجهیزات پنوماتیک و هیدرولیک برای کانکتور بوبین شیر برقی استفاده می‌شود.

این سوکت‌ها در ابعاد و فرم‌های مختلف تولید می‌شوند و ممکن است با پیچ مرکزی به Coil متصل شوند.

وجود LED در بعضی مدل‌ها امکان مشاهده وضعیت برق‌دار بودن Coil را فراهم می‌کند.

همچنین برخی مدل‌ها دارای مدارهایی برای کاهش اثر ولتاژ برگشتی Coil هستند.

سوکت صنعتی چندپین

در ماشین‌آلاتی که چندین سیگنال باید از یک نقطه عبور کنند، استفاده از Multi-pin Connector می‌تواند تعداد کابل‌های جداگانه را کاهش دهد.

این کانکتورها می‌توانند تعداد زیادی Contact را در یک بدنه قرار دهند.

کاربرد سوکت چندپین در ماشین‌آلات، تجهیزات کنترل، رباتیک، کابل‌های رابط و تابلوهای صنعتی دیده می‌شود.

در انتخاب این مدل‌ها، تعداد پین، Current Rating هر Contact و نحوه شماره‌گذاری پین‌ها اهمیت زیادی دارد.

سوکت دایره‌ای یا Circular Connector

Circular Connector نوعی اتصال با بدنه دایره‌ای است که در اتوماسیون و ماشین‌آلات بسیار رایج است.

M8 و M12 نمونه‌هایی از کانکتورهای دایره‌ای کوچک هستند، اما کانکتورهای Circular بزرگ‌تر نیز برای جریان بیشتر یا تعداد Contact بالاتر وجود دارند.

یکی از مزایای این طراحی امکان ایجاد اتصال مکانیکی مقاوم با استفاده از رزوه یا سیستم Locking است.

سوکت مستطیلی صنعتی

در برخی تجهیزات از Heavy Duty Rectangular Connector استفاده می‌شود.

این کانکتورها معمولاً از Insert داخلی، Housing، Hood و Contact تشکیل شده‌اند و برای انتقال چندین مدار برق و سیگنال در یک اتصال استفاده می‌شوند.

کاربرد سوکت مستطیلی صنعتی در ماشین‌آلات بزرگ، خطوط تولید، تجهیزات قابل تعویض و اتصالات چندکاناله دیده می‌شود.

سوکت برد الکترونیکی

در تجهیزات الکترونیکی نیز انواع مختلفی از Socket و Connector استفاده می‌شود.

Board-to-Board، Wire-to-Board و Wire-to-Wire از دسته‌بندی‌های رایج اتصال هستند.

در این کاربردها Pitch یا فاصله میان پین‌ها، تعداد Position، حداکثر جریان و نحوه نصب روی PCB اهمیت زیادی دارند.

برندهایی مانند TE Connectivity، Molex و JST انواع گسترده‌ای از کانکتورهای الکترونیکی را تولید می‌کنند.

تفاوت سوکت و کانکتور

یکی از سؤالات رایج پس از سوکت چیست؟ تفاوت Socket و Connector است.

Connector یک اصطلاح عمومی برای مجموعه‌ای است که دو مدار را به یکدیگر متصل می‌کند.

Socket می‌تواند یکی از بخش‌های یک Connector Pair باشد و در بسیاری از کاربردها برای بخش مادگی یا محل دریافت Plug استفاده شود.

با این حال در بازار ایران، واژه سوکت اغلب به‌صورت عمومی برای مجموعه کانکتور، کابل سوکت‌دار یا حتی Plug استفاده می‌شود.

به همین دلیل هنگام خرید انواع سوکت بهتر است علاوه بر نام، تصویر، تعداد پین و استاندارد دقیق محصول بررسی شود.

تفاوت سوکت و ترمینال

Terminal برای ایجاد اتصال الکتریکی سیم استفاده می‌شود و ممکن است نیاز به پیچ، فنر یا Crimp داشته باشد.

اما Socket معمولاً بخشی از یک اتصال Plug-and-Socket است و قابلیت جدا و وصل شدن سریع‌تری دارد.

در تابلو برق، Terminal Block برای سیم‌کشی ثابت بسیار رایج است، در حالی که سوکت در محل‌هایی که تجهیزات باید سریع جدا شوند مزیت بیشتری دارد.

سوکت کابل‌دار یا Molded Connector

در اتوماسیون صنعتی بسیاری از سوکت‌ها به‌صورت آماده همراه با کابل عرضه می‌شوند.

در Molded Connector بخش اتصال کابل و کانکتور به‌صورت کارخانه‌ای قالب‌گیری شده و آب‌بندی می‌شود.

این ساختار معمولاً برای محیط‌های صنعتی گزینه مطمئنی است، زیرا اتصال Cable Entry در کارخانه ایجاد شده است.

در خرید انواع سوکت Molded باید طول کابل، جنس روکش، تعداد رشته و Pin Assignment بررسی شود.

سوکت قابل سیم‌بندی

Field-wireable Connector یا سوکت قابل سیم‌بندی در محل پروژه مونتاژ می‌شود.

در این مدل کاربر کابل مورد نظر را به Contactها متصل کرده و سپس بدنه کانکتور را می‌بندد.

مزیت این روش امکان انتخاب طول دلخواه کابل و تعمیر آسان‌تر است.

در مقابل، کیفیت آب‌بندی و اتصال به اجرای صحیح نصاب وابسته‌تر است.

اتصال پیچی

برخی سوکت‌های قابل سیم‌بندی از Screw Terminal برای اتصال رشته‌های کابل استفاده می‌کنند.

در این مدل معمولاً نیازی به ابزار Crimp تخصصی نیست و سیم با پیچ ثابت می‌شود.

برای جریان و لرزش بالا باید سفتی اتصال و دستورالعمل نصب رعایت شود.

اتصال فنری

در Spring Clamp یا Push-in Connection، سیم توسط مکانیزم فنری نگه داشته می‌شود.

این روش می‌تواند نصب سریع‌تری ایجاد کند و نیاز به Tightening دوره‌ای پیچ را کاهش دهد.

نوع دقیق Wire Size و روش آماده‌سازی سیم باید با مشخصات سوکت مطابقت داشته باشد.

اتصال Crimp

در کانکتورهای Crimp، Contact فلزی با ابزار Crimp روی سیم پرس می‌شود.

این روش در بسیاری از اتصالات صنعتی، خودرویی و الکترونیکی کاربرد دارد.

کیفیت Crimp اهمیت زیادی دارد و استفاده از Contact و ابزار مناسب برای ایجاد اتصال پایدار ضروری است.

تعداد پین سوکت

یکی از مهم‌ترین موارد در خرید انواع سوکت تعداد پین است.

سوکت‌ها می‌توانند 2، 3، 4، 5، 8، 12 پین یا تعدادهای بیشتر داشته باشند.

اما صرفاً یکسان بودن تعداد پین کافی نیست؛ آرایش پین، Coding و استاندارد اتصال نیز باید با تجهیز مطابقت داشته باشد.

Pin Assignment چیست؟

Pin Assignment مشخص می‌کند هر پین چه وظیفه‌ای دارد.

برای مثال در یک سنسور ممکن است یک Pin برای +V، یک Pin برای 0V و Pin دیگر برای خروجی سنسور باشد.

در سنسورهای پیشرفته‌تر ممکن است پین‌های جداگانه برای Output 2، IO-Link یا عملکردهای دیگر وجود داشته باشند.

به همین دلیل هنگام خرید انواع سوکت باید Wiring Diagram یا Pinout تجهیز بررسی شود.

ولتاژ کاری سوکت

سوکت باید برای ولتاژ مدار مورد نظر مناسب باشد.

Voltage Rating توسط طراحی Contactها، فاصله عایقی، جنس مواد و استاندارد محصول تعیین می‌شود.

استفاده از یک سوکت در ولتاژی بالاتر از مقدار مجاز می‌تواند ایمنی و عایق‌بندی اتصال را تحت تأثیر قرار دهد.

جریان مجاز

Current Rating یکی دیگر از مشخصات مهم است.

Contactهای کوچک‌تر معمولاً برای جریان پایین‌تر و Contactهای بزرگ‌تر برای جریان بیشتر طراحی می‌شوند.

در خرید انواع سوکت برای موتور، شیر یا تجهیزات توان، جریان مصرفی باید با حداکثر جریان مجاز کانکتور مقایسه شود.

مقاومت Contact

Contact Resistance مقاومت الکتریکی ایجادشده در محل اتصال دو Contact است.

این مقدار در یک اتصال مناسب باید پایین باشد. مقاومت بیش از حد می‌تواند باعث افت ولتاژ و در جریان‌های زیاد باعث گرم شدن اتصال شود.

کیفیت سطح Contact، جنس آبکاری و فشار اتصال روی این مشخصه تأثیر دارند.

جنس Contact

Contactها معمولاً از آلیاژهای رسانا ساخته می‌شوند و ممکن است دارای آبکاری‌هایی مانند طلا یا قلع باشند.

انتخاب جنس و Plating به تعداد دفعات اتصال، شرایط محیطی، جریان، ولتاژ و نیاز به مقاومت در برابر خوردگی بستگی دارد.

در تجهیزات سیگنال و ارتباطی، کیفیت Contact اهمیت ویژه‌ای دارد.

جنس بدنه سوکت

Housing سوکت می‌تواند از پلاستیک مهندسی، فلز یا ترکیبی از این مواد ساخته شود.

مدل‌های پلاستیکی وزن کمتر و عایق الکتریکی مناسبی دارند.

مدل‌های فلزی در بعضی محیط‌های صنعتی مقاومت مکانیکی و Shielding بهتری ارائه می‌کنند.

در خرید انواع سوکت باید بدنه با روغن، مواد شیمیایی، دمای محیط و شرایط مکانیکی ماشین سازگار باشد.

درجه حفاظت IP

در ماشین‌آلات صنعتی سوکت ممکن است در معرض گردوغبار، روغن، رطوبت یا شست‌وشو قرار گیرد.

به همین دلیل IP Rating یکی از مهم‌ترین معیارهای خرید انواع سوکت است.

درجه حفاظت معمولاً زمانی معتبر است که دو بخش کانکتور به‌طور کامل و صحیح به یکدیگر متصل شده باشند.

بنابراین نصب ناقص یا استفاده از قطعات ناسازگار می‌تواند حفاظت واقعی را کاهش دهد.

آب‌بندی اتصال

O-ring، Gasket و Cable Gland از بخش‌هایی هستند که می‌توانند برای آب‌بندی کانکتور استفاده شوند.

در کاربردهای مرطوب باید این قطعات سالم باشند و اتصال تا مقدار توصیه‌شده توسط سازنده بسته شود.

در صورت باز بودن کانکتور، استفاده از Protective Cap مناسب می‌تواند از ورود آلودگی به Contactها جلوگیری کند.

مقاومت در برابر لرزش

کاربرد سوکت در ماشین‌آلات صنعتی به معنی قرار گرفتن در معرض لرزش است.

به همین دلیل سیستم Locking اهمیت زیادی دارد. کانکتورهای رزوه‌ای، Bayonet یا Push-Pull برای جلوگیری از جدا شدن ناخواسته طراحی می‌شوند.

در دستگاه‌هایی با لرزش شدید باید محصولی انتخاب شود که برای همان شرایط محیطی تأیید شده باشد.

کابل PUR و PVC

سوکت‌های کابل‌دار با روکش‌های مختلف عرضه می‌شوند.

PVC یکی از مواد رایج کابل است و برای بسیاری از کاربردهای عمومی استفاده می‌شود.

PUR نیز در اتوماسیون صنعتی بسیار رایج است و در بعضی طراحی‌ها مقاومت مناسبی در برابر سایش، روغن و حرکت مکانیکی دارد.

نوع کابل مناسب باید بر اساس محیط واقعی ماشین انتخاب شود.

کابل مناسب Drag Chain

در تجهیزات دارای حرکت مداوم، کابل باید برای Flexing یا Drag Chain طراحی شده باشد.

استفاده از کابل ثابت در زنجیر انرژی می‌تواند به شکست رشته‌ها در طول زمان منجر شود.

بنابراین در خرید انواع سوکت برای ربات، CNC یا محور متحرک باید Dynamic Cable Rating نیز بررسی شود.

سوکت شیلددار

برای انتقال سیگنال‌های حساس یا داده ممکن است کابل و کانکتور Shielded مورد نیاز باشند.

Shield می‌تواند به کاهش تأثیر نویز الکترومغناطیسی کمک کند، اما عملکرد آن به طراحی کامل کابل، کانکتور و نحوه Grounding بستگی دارد.

در تجهیزات Encoder، شبکه صنعتی و سیگنال‌های سریع، این موضوع اهمیت بیشتری دارد.

سوکت و IO-Link

IO-Link یکی از رابط‌های رایج در سنسورهای هوشمند صنعتی است و بسیاری از تجهیزات IO-Link از کانکتورهای استاندارد M12 استفاده می‌کنند.

با این حال سازگاری مکانیکی M12 به تنهایی به معنی سازگاری کامل نیست. Pin Assignment و ساختار سیستم باید مطابق استاندارد و دیتاشیت تجهیز باشد.

در خرید انواع سوکت برای سنسور IO-Link باید تعداد پین و سیم‌بندی دقیق بررسی شود.

سوکت شبکه صنعتی

کانکتورهای صنعتی برای انتقال داده در شبکه‌هایی مانند Industrial Ethernet نیز استفاده می‌شوند.

بسته به پروتکل و استاندارد، کانکتورهای M12 با Codingهای مختلف یا کانکتورهای صنعتی دیگر مورد استفاده قرار می‌گیرند.

این مدل‌ها از نظر Impedance، Shielding و Pin Assignment با سوکت ساده سنسور متفاوت هستند.

کاربرد سوکت در رباتیک

در ربات‌ها تعداد زیادی موتور، سنسور، Encoder و ابزار End-of-Arm وجود دارد.

استفاده از کانکتورهای مناسب امکان تعویض سریع تجهیزات و ماژولار کردن کابل‌کشی را فراهم می‌کند.

در کاربرد سوکت رباتیک، مقاومت در برابر حرکت مداوم، لرزش، تعداد سیکل اتصال و کیفیت کابل اهمیت زیادی دارند.

کاربرد سوکت در تابلو برق

در تابلوهای برق نیز انواع Socket Connector، Plug-in Terminal و Interface Connector استفاده می‌شوند.

این تجهیزات می‌توانند اتصال میان تابلو و ماشین را ساده کرده و اجازه دهند بخش‌هایی از سیستم بدون باز کردن تک‌تک سیم‌ها جدا شوند.

کانکتورهای چندپین برای اتصال یک کابل چندرشته به تابلو نمونه‌ای از این کاربرد هستند.

کاربرد سوکت در صنایع خودروسازی

در خودرو و ماشین‌آلات متحرک، تعداد بسیار زیادی Connector برای اتصال Sensor، Actuator، ECU، چراغ و تجهیزات مختلف استفاده می‌شود.

در این محیط‌ها مقاومت در برابر لرزش، دما، رطوبت، روغن و مواد شیمیایی اهمیت زیادی دارد.

کانکتورهای Automotive معمولاً دارای Lock مکانیکی و Sealهای مخصوص هستند.

تفاوت سوکت صنعتی و سوکت معمولی

سوکت صنعتی برای کار در محیط‌های سخت‌تر طراحی می‌شود.

وجود IP Rating بالا، Locking Mechanism مقاوم، مواد مناسب محیط صنعتی، مقاومت در برابر لرزش و امکان استفاده در دمای گسترده‌تر از ویژگی‌هایی است که ممکن است در محصولات صنعتی دیده شود.

در خرید انواع سوکت برای کارخانه بهتر است از محصولی استفاده شود که مشخصات آن با شرایط واقعی ماشین هماهنگ باشد.

نکات مهم هنگام خرید انواع سوکت

در خرید انواع سوکت اولین موضوع نوع تجهیز است. ابتدا باید مشخص شود سوکت برای سنسور، شیر برقی، موتور، Encoder، شبکه یا کاربرد دیگری استفاده خواهد شد.

نوع کانکتور باید دقیقاً مشخص شود؛ برای مثال M8، M12، DIN، Circular یا Multi-pin.

Male یا Female بودن اهمیت زیادی دارد.

تعداد پین و Pin Assignment باید با تجهیز مطابقت داشته باشند.

برای M12 باید Coding صحیح بررسی شود.

ولتاژ و جریان مجاز نباید کمتر از نیاز مدار باشند.

Straight یا Angled بودن سوکت باید بر اساس فضای نصب انتخاب شود.

اگر سوکت Cable Molded است، طول و جنس کابل باید مشخص شوند.

در محیط‌های مرطوب، IP Rating و کیفیت Seal اهمیت زیادی دارند.

در ماشین‌آلات متحرک باید کابل مناسب حرکت انتخاب شود.

در سیگنال‌های حساس و شبکه‌های صنعتی باید Shielding و مشخصات ارتباطی بررسی شوند.

همچنین جنس بدنه، دمای کاری، مقاومت شیمیایی و نحوه قفل شدن کانکتور از دیگر معیارهای مهم خرید انواع سوکت هستند.

برندهای معروف سوکت و کانکتور صنعتی

Phoenix Contact یکی از برندهای شناخته‌شده تجهیزات اتصال صنعتی است و انواع Circular Connector، Sensor/Actuator Cabling و کانکتورهای صنعتی را تولید می‌کند.

Murrelektronik نیز در زمینه کابل‌ها و کانکتورهای سنسور و عملگر، M8، M12 و سیستم‌های اتصال صنعتی فعالیت دارد.

Binder از تولیدکنندگان شناخته‌شده Circular Connector است و خانواده‌های مختلفی برای تجهیزات اتوماسیون و صنعتی ارائه می‌کند.

TE Connectivity مجموعه بسیار گسترده‌ای از کانکتورهای الکترونیکی و صنعتی تولید می‌کند.

Molex نیز از برندهای مطرح در حوزه Wire-to-Wire، Wire-to-Board و کانکتورهای صنعتی و الکترونیکی است.

HARTING به‌خصوص به دلیل کانکتورهای صنعتی Heavy Duty و اتصال چندپین در ماشین‌آلات شناخته می‌شود.

در خرید انواع سوکت علاوه بر برند باید استاندارد اتصال، تعداد پین، جریان، ولتاژ، IP Rating و شرایط محیطی هر مدل بررسی شود.

جمع‌بندی

سوکت چیست؟ سوکت یک رابط الکتریکی برای ایجاد اتصال مطمئن و در بسیاری از موارد قابل جداسازی میان دو بخش مدار است. سوکت می‌تواند برای انتقال تغذیه، سیگنال یا داده مورد استفاده قرار گیرد و در تجهیزات صنعتی معمولاً همراه یک Connector مکمل کار می‌کند.

کاربرد سوکت شامل اتصال سنسور، شیر برقی، موتور، Encoder، تجهیزات اندازه‌گیری، سیستم‌های شبکه، بردهای الکترونیکی و ماشین‌آلات صنعتی است. استفاده از کانکتور مناسب می‌تواند نصب، تعمیر و تعویض تجهیزات را سریع‌تر و سیم‌کشی ماشین را منظم‌تر کند.

در خرید انواع سوکت باید نوع کانکتور، Male یا Female بودن، تعداد پین، Pin Assignment، جریان و ولتاژ، درجه حفاظت IP، نوع قفل، جنس کابل، Straight یا Angled بودن و شرایط محیطی بررسی شوند. برای تجهیزات سنسوری نیز کانکتورهای M8 و M12 از گزینه‌های بسیار رایج هستند.
