سنسور فشار

فروش سنسور فشار برای اندازه‌گیری، کنترل و پایش فشار مایعات و گازها در ماشین‌آلات و فرآیندهای صنعتی انجام می‌شود. سنسور فشار یا Pressure Sensor تجهیزی است که فشار واردشده از سوی یک سیال یا گاز را تشخیص داده و آن را به یک سیگنال الکتریکی قابل پردازش تبدیل می‌کند. این سیگنال می‌تواند برای PLC، نمایشگر، کنترلر، سیستم مانیتورینگ یا تجهیزات اتوماسیون ارسال شود.

انواع سنسور فشار در سیستم‌های هیدرولیک، تجهیزات پنوماتیک، کمپرسورها، پمپ‌ها، خطوط آب، مخازن، ماشین‌آلات تولیدی، سیستم‌های HVAC و بسیاری از فرآیندهای صنعتی استفاده می‌شوند. سنسور مناسب باید بر اساس محدوده فشار، نوع سیال، دقت مورد نیاز، دمای فرآیند، نوع خروجی و اتصال مکانیکی انتخاب شود.

در فروش سنسور فشار یکی از مهم‌ترین نکات این است که فشار کاری واقعی سیستم با Range سنسور هماهنگ باشد. انتخاب سنسوری با محدوده بسیار پایین می‌تواند خطر آسیب در فشارهای بالا را افزایش دهد و انتخاب Range بسیار بزرگ‌تر از نیاز نیز ممکن است دقت کاربردی سیستم را کاهش دهد.

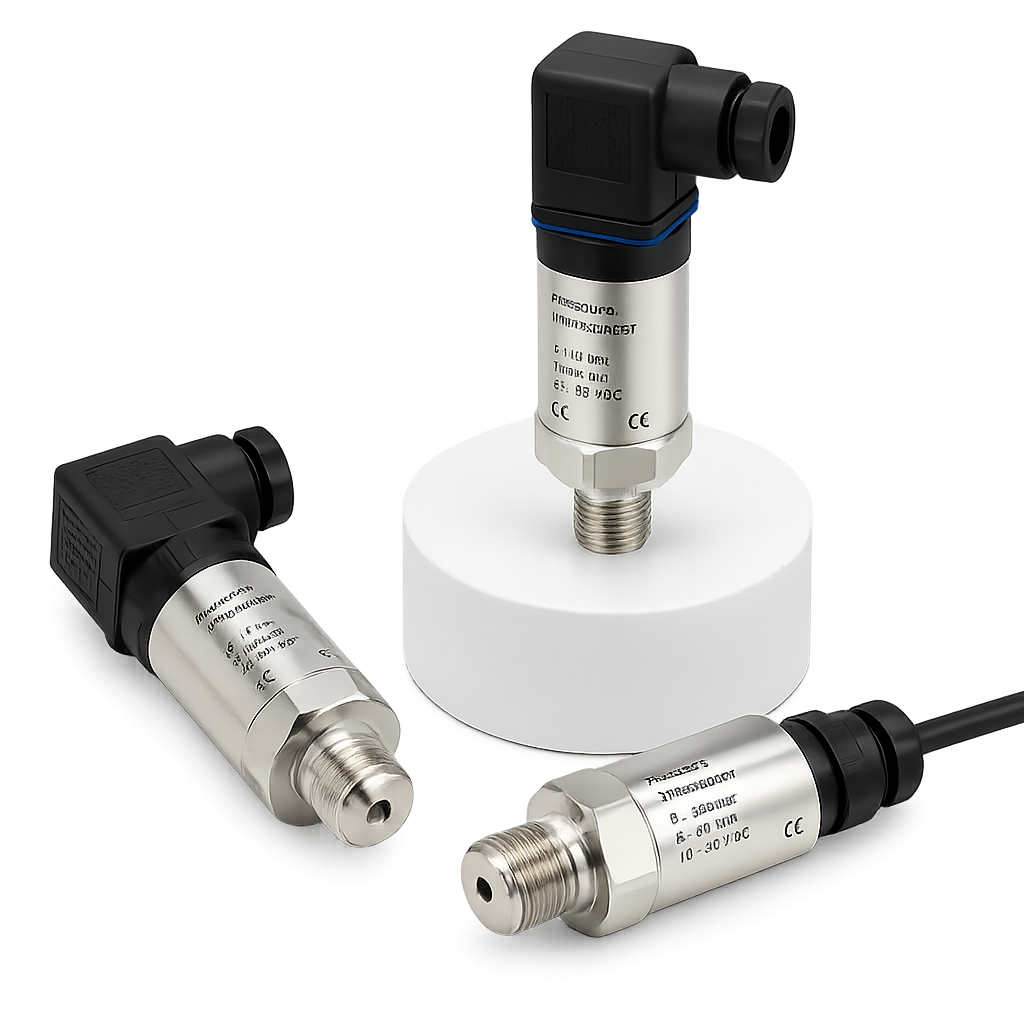

سنسور فشار چیست؟

سنسور فشار تجهیزی است که نیروی واردشده توسط مایع یا گاز بر یک سطح را اندازه‌گیری می‌کند. این فشار معمولاً باعث تغییر شکل بسیار کوچک یک Diaphragm یا عنصر حساس می‌شود.

عنصر داخلی Sensor این تغییر مکان یا تنش را به تغییر یک مشخصه الکتریکی تبدیل می‌کند و مدار الکترونیکی مقدار فشار را محاسبه می‌کند.

بسته به نوع محصول، خروجی می‌تواند آنالوگ، دیجیتال یا سوئیچینگ باشد.

نحوه عملکرد سنسور فشار

نحوه عملکرد انواع سنسور فشار به فناوری عنصر اندازه‌گیری بستگی دارد.

در بسیاری از مدل‌ها فشار فرآیند به یک Diaphragm وارد می‌شود. تغییر شکل بسیار کوچک دیافراگم توسط عنصر حسگر تشخیص داده شده و به سیگنال الکتریکی تبدیل می‌شود.

این عنصر می‌تواند بر اساس فناوری‌هایی مانند Piezoresistive، Strain Gauge، Capacitive یا Ceramic طراحی شده باشد.

در مرحله بعد مدار الکترونیکی سیگنال را تقویت و پردازش می‌کند و خروجی استانداردی مانند 4 تا 20 میلی‌آمپر، 0 تا 10 ولت یا یک خروجی دیجیتال ایجاد می‌شود.

انواع سنسور فشار

انواع سنسور فشار را می‌توان بر اساس روش اندازه‌گیری و نوع مرجع فشار دسته‌بندی کرد.

مهم‌ترین مدل‌ها عبارت‌اند از:

• سنسور فشار Gauge
• سنسور فشار Absolute
• سنسور فشار Differential
• سنسور فشار Vacuum
• سنسور فشار Piezoresistive
• سنسور فشار Ceramic
• سنسور فشار Capacitive
• سنسور فشار دیجیتال
• سنسور فشار آنالوگ
• Pressure Switch
• Pressure Transmitter

در فروش سنسور فشار باید ابتدا مشخص شود سیستم به کدام نوع اندازه‌گیری نیاز دارد.

سنسور فشار Gauge

Gauge Pressure یکی از رایج‌ترین روش‌های اندازه‌گیری فشار است.

در این ساختار فشار فرآیند نسبت به فشار اتمسفر محیط اندازه‌گیری می‌شود.

برای مثال اگر گیج یک سیستم هیدرولیک مقدار مشخصی را نشان دهد، معمولاً منظور فشار نسبت به اتمسفر است.

سنسور Gauge در سیستم‌های هیدرولیک، پنوماتیک، پمپ و کمپرسور بسیار رایج است.

سنسور فشار Absolute

Absolute Pressure Sensor فشار را نسبت به خلأ کامل اندازه‌گیری می‌کند.

به همین دلیل تغییرات فشار اتمسفر می‌تواند در مقایسه با Gauge Measurement رفتار متفاوتی ایجاد کند.

این فناوری برای کاربردهایی که مقدار واقعی فشار مستقل از فشار محیط اهمیت دارد مناسب است.

سنسور فشار Differential

Differential Pressure Sensor اختلاف فشار میان دو نقطه را اندازه‌گیری می‌کند.

این سنسور دارای دو ورودی فشار است و اختلاف آنها را به‌عنوان خروجی ارائه می‌دهد.

از این روش می‌توان برای پایش فیلتر، اندازه‌گیری افت فشار، کنترل سیستم تهویه و برخی اندازه‌گیری‌های Flow استفاده کرد.

در فروش سنسور فشار Differential باید Maximum Static Pressure و Differential Range به‌صورت جداگانه بررسی شوند.

سنسور فشار خلأ

Vacuum Pressure Sensor برای اندازه‌گیری فشارهای پایین‌تر از فشار اتمسفر استفاده می‌شود.

این مدل در سیستم‌های مکش، Vacuum Pump، تجهیزات Pick-and-Place، بسته‌بندی و ماشین‌آلاتی که با مکش قطعه را جابه‌جا می‌کنند کاربرد دارد.

بعضی سنسورها امکان اندازه‌گیری فشار مثبت و Vacuum را در یک Range ترکیبی فراهم می‌کنند.

سنسور فشار Piezoresistive

Piezoresistive Pressure Sensor یکی از فناوری‌های رایج اندازه‌گیری فشار است.

در این فناوری، تغییر شکل عنصر حساس باعث تغییر مقاومت الکتریکی می‌شود.

این تغییر توسط مدار الکترونیکی اندازه‌گیری شده و به مقدار Pressure تبدیل می‌شود.

این تکنولوژی در بسیاری از سنسورهای صنعتی، خودرویی و تجهیزات اندازه‌گیری مورد استفاده قرار می‌گیرد.

سنسور فشار Strain Gauge

Strain Gauge Sensor نیز تغییر شکل مکانیکی ناشی از فشار را به تغییر مقاومت الکتریکی تبدیل می‌کند.

Strain Gaugeها معمولاً روی یک عنصر مکانیکی یا Diaphragm قرار می‌گیرند.

با اعمال فشار، کرنش ایجاد شده و مقاومت الکتریکی تغییر می‌کند.

مدار Wheatstone Bridge یکی از ساختارهای متداول برای اندازه‌گیری این تغییرات کوچک است.

سنسور فشار سرامیکی

Ceramic Pressure Sensor دارای عنصر حساس سرامیکی است.

Ceramic می‌تواند مقاومت مناسبی در برابر برخی شرایط فرآیندی و محیطی داشته باشد و در بسیاری از تجهیزات اندازه‌گیری فشار صنعتی استفاده می‌شود.

با این حال Chemical Compatibility دقیق باید برای ماده فرآیندی و مدل سنسور بررسی شود.

سنسور فشار خازنی

Capacitive Pressure Sensor تغییر فاصله یا شکل دو سطح را به تغییر Capacitance تبدیل می‌کند.

این فناوری می‌تواند برای اندازه‌گیری فشارهای پایین و Differential Pressure مناسب باشد.

Range، Accuracy و کاربرد دقیق به طراحی Sensor بستگی دارند.

Pressure Switch چیست؟

Pressure Switch تجهیزی است که هنگام عبور فشار از یک مقدار تنظیم‌شده خروجی خود را تغییر می‌دهد.

برای مثال می‌توان تنظیم کرد اگر فشار از 6 bar بیشتر شد، خروجی فعال شود.

این تجهیز برای کنترل ON/OFF، ایجاد Alarm و حفاظت از سیستم استفاده می‌شود.

در مدل‌های الکترونیکی جدید، Pressure Switch ممکن است علاوه بر خروجی سوئیچینگ، Display و خروجی آنالوگ نیز داشته باشد.

تفاوت سنسور فشار و Pressure Switch

Pressure Sensor معمولاً مقدار Pressure را اندازه‌گیری می‌کند.

Pressure Switch بیشتر برای تشخیص عبور فشار از یک Setpoint طراحی شده است.

در محصولات الکترونیکی مدرن این مرز می‌تواند کمتر شود؛ زیرا یک Sensor ممکن است هم مقدار فشار را نمایش دهد و هم خروجی Switching داشته باشد.

به همین دلیل در فروش سنسور فشار باید نوع Output دقیق محصول بررسی شود.

تفاوت سنسور فشار و ترانسمیتر فشار

Pressure Transmitter معمولاً یک سیستم کامل اندازه‌گیری است که فشار را دریافت کرده و خروجی استاندارد صنعتی مانند 4 تا 20 میلی‌آمپر تولید می‌کند.

اصطلاح Pressure Sensor می‌تواند گسترده‌تر باشد و شامل عنصر حساس یا تجهیزات کامل دارای خروجی نیز شود.

در بازار صنعتی این دو اصطلاح گاهی نزدیک به هم استفاده می‌شوند؛ بنابراین بهتر است به مشخصات فنی محصول توجه شود.

کاربرد سنسور فشار در هیدرولیک

یکی از اصلی‌ترین زمینه‌های فروش سنسور فشار سیستم‌های هیدرولیک است.

فشار روغن در Hydraulic System اطلاعات مهمی درباره عملکرد پمپ، سیلندر و سایر اجزا ارائه می‌کند.

سنسور فشار می‌تواند مقدار فشار را برای PLC یا Controller ارسال کند تا عملکرد ماشین پایش شود.

در این کاربرد Pressure Spike و فشارهای لحظه‌ای نیز اهمیت دارند و سنسور باید Overpressure مناسب داشته باشد.

کاربرد سنسور فشار در پنوماتیک

در سیستم پنوماتیک، فشار هوای فشرده باید در محدوده مشخصی قرار داشته باشد.

سنسور می‌تواند فشار ورودی ماشین، خروجی Regulator یا بخش‌های مختلف Pneumatic Circuit را پایش کند.

در صورت افت فشار، PLC می‌تواند Alarm ایجاد کند یا فرآیند را متوقف کند.

کاربرد در کمپرسور

کمپرسورها برای کنترل صحیح فرآیند فشرده‌سازی به Pressure Measurement نیاز دارند.

Sensor می‌تواند فشار خروجی کمپرسور، مخزن یا بخش‌های مختلف سیستم را اندازه‌گیری کند.

این اطلاعات برای کنترل Load/Unload، Alarm و مانیتورینگ سیستم استفاده می‌شوند.

کاربرد در پمپ

فشار ورودی و خروجی پمپ می‌تواند اطلاعات مهمی درباره وضعیت فرآیند ارائه دهد.

افزایش یا کاهش غیرعادی فشار ممکن است نشان‌دهنده تغییر شرایط خط باشد.

در فروش سنسور فشار برای پمپ باید به ضربان Pressure، نوع سیال و دمای فرآیند توجه شود.

کاربرد در سیستم آب

در خطوط آب، Booster Pump، سیستم‌های آبرسانی و تصفیه آب از Pressure Sensor برای کنترل فشار استفاده می‌شود.

PLC می‌تواند بر اساس مقدار Pressure سرعت پمپ را از طریق Inverter کنترل کند.

برای مثال سیستم می‌تواند تلاش کند فشار خروجی را روی مقدار تعیین‌شده ثابت نگه دارد.

کاربرد در مخازن

Pressure Sensor می‌تواند برای اندازه‌گیری فشار داخل Tank استفاده شود.

در مخازن بسته باید Gauge یا Absolute بودن Sensor متناسب با هدف اندازه‌گیری انتخاب شود.

همچنین فشار هیدرواستاتیک در پایین مخزن می‌تواند برای محاسبه Level مایعات مورد استفاده قرار گیرد.

کاربرد در اندازه‌گیری سطح

یکی از کاربردهای جالب انواع سنسور فشار اندازه‌گیری Hydrostatic Level است.

فشار در کف مخزن با ارتفاع ستون مایع ارتباط دارد.

اگر Density مایع مشخص باشد، می‌توان Pressure را به ارتفاع Level تبدیل کرد.

این روش در مخازن آب، چاه‌ها و بسیاری از سیستم‌های ذخیره‌سازی استفاده می‌شود.

کاربرد در فیلترها

Differential Pressure Sensor می‌تواند اختلاف فشار قبل و بعد از Filter را اندازه‌گیری کند.

با کثیف شدن Filter معمولاً Pressure Drop افزایش می‌یابد.

کنترلر با پایش اختلاف فشار می‌تواند زمان تعویض یا تمیزکاری فیلتر را تشخیص دهد.

کاربرد در HVAC

در Heating, Ventilation and Air Conditioning اندازه‌گیری Differential Pressure برای کنترل Filter، Air Flow و فشار کانال‌ها کاربرد زیادی دارد.

برای فشارهای پایین هوا معمولاً سنسورهایی با Range کوچک و حساسیت مناسب استفاده می‌شوند.

کاربرد در صنایع غذایی

در صنایع غذایی Pressure Sensor می‌تواند برای خطوط فرآیندی، Tank، Pump و تجهیزات مختلف استفاده شود.

در فروش سنسور فشار برای این صنعت باید Hygienic Design، جنس قسمت در تماس با ماده و قابلیت شست‌وشو مورد توجه قرار گیرد.

کاربرد در صنایع دارویی

صنایع دارویی به تجهیزات اندازه‌گیری دقیق و قابل شست‌وشو نیاز دارند.

Pressure Sensorهای دارای Hygienic Connection و ساختار متناسب با فرآیند می‌توانند برای این کاربردها استفاده شوند.

در برخی پروژه‌ها نیاز به Calibration Certificate و متریال مشخص نیز وجود دارد.

کاربرد در صنایع شیمیایی

در فرآیندهای شیمیایی Chemical Compatibility اهمیت بسیار زیادی دارد.

سیال ممکن است خورنده باشد و به Diaphragm، Seal یا Process Connection آسیب وارد کند.

در فروش سنسور فشار برای مواد شیمیایی باید جنس قسمت‌های Wetted Parts با ماده فرآیندی سازگار باشد.

محدوده اندازه‌گیری سنسور فشار

Measurement Range یکی از مهم‌ترین پارامترها در انتخاب انواع سنسور فشار است.

Range می‌تواند از فشارهای بسیار پایین تا صدها یا حتی هزاران bar در محصولات تخصصی متفاوت باشد.

محدوده سنسور باید فشار کاری عادی و فشارهای احتمالی سیستم را پوشش دهد.

Overpressure چیست؟

Overpressure یا فشار اضافه، فشاری بالاتر از Measuring Range است که Sensor برای مدت یا شرایط مشخص می‌تواند بدون آسیب تحمل کند.

این مقدار به معنی Range اندازه‌گیری نیست.

برای مثال سنسور ممکن است تا یک فشار مشخص اندازه‌گیری کند ولی فشار بالاتری را بدون آسیب دائمی تحمل کند.

مقدار دقیق باید از دیتاشیت مدل بررسی شود.

Burst Pressure چیست؟

Burst Pressure مقدار فشاری است که بالاتر رفتن از آن می‌تواند باعث خرابی مکانیکی جدی عنصر Pressure شود.

این مقدار نیز با Measuring Range یا Overpressure یکسان نیست.

در سیستم‌های هیدرولیک، شناخت این مشخصات اهمیت زیادی دارد.

Pressure Spike

در Hydraulic System و خطوط دارای شیرهای سریع ممکن است فشار در مدت بسیار کوتاهی افزایش پیدا کند.

این پدیده Pressure Spike نامیده می‌شود.

اگر Spike از تحمل Sensor بیشتر باشد می‌تواند باعث کاهش عمر یا آسیب شود.

در فروش سنسور فشار برای این کاربردها باید رفتار دینامیکی سیستم مورد توجه قرار گیرد.

دقت سنسور فشار

Accuracy نشان می‌دهد مقدار اندازه‌گیری‌شده تا چه اندازه به Pressure واقعی نزدیک است.

دقت مورد نیاز در کاربردهای مختلف متفاوت است.

برای کنترل ساده Pump ممکن است Accuracy متوسط کافی باشد، اما در تجهیزات آزمایشگاهی و Calibration نیاز به دقت بالاتری وجود دارد.

Repeatability

Repeatability نشان می‌دهد اگر یک Pressure یکسان چند مرتبه به Sensor وارد شود، خروجی چقدر مشابه خواهد بود.

تکرارپذیری مناسب در سیستم‌های کنترل صنعتی اهمیت زیادی دارد.

Linearity

Linearity نشان‌دهنده میزان انحراف خروجی Sensor از یک رابطه خطی ایده‌آل در محدوده اندازه‌گیری است.

این پارامتر یکی از عوامل تشکیل‌دهنده خطای کلی سیستم است.

Hysteresis

Hysteresis اختلاف خروجی Sensor هنگام رسیدن به یک فشار مشخص از مسیر افزایش فشار و مسیر کاهش فشار است.

هرچه Hysteresis کمتر باشد رفتار اندازه‌گیری در رفت و برگشت Pressure مشابه‌تر خواهد بود.

Response Time

Response Time مشخص می‌کند Sensor با چه سرعتی تغییر Pressure را دنبال می‌کند.

در سیستم‌های سریع هیدرولیک، تست تجهیزات و فرآیندهای Dynamic این مشخصه اهمیت بیشتری دارد.

خروجی 4 تا 20 میلی‌آمپر

یکی از رایج‌ترین خروجی‌ها در فروش سنسور فشار صنعتی 4 تا 20 میلی‌آمپر است.

این سیگنال برای انتقال مقدار Pressure به PLC، DCS و سیستم مانیتورینگ مناسب است.

مزیت Current Loop این است که برای انتقال سیگنال در کابل‌های نسبتاً طولانی و محیط‌های صنعتی بسیار رایج و کاربردی است.

خروجی 0 تا 10 ولت

برخی Pressure Sensorها خروجی 0 تا 10 V دارند.

مقدار Voltage متناسب با Pressure تغییر می‌کند و PLC از طریق Analog Input آن را دریافت می‌کند.

در این سیستم باید طول کابل، Grounding و Noise نیز مورد توجه قرار گیرند.

خروجی 0 تا 5 ولت

خروجی 0 تا 5 V نیز در برخی سنسورها استفاده می‌شود.

این نوع خروجی در تجهیزات OEM، سیستم‌های الکترونیکی و برخی کاربردهای ماشین‌سازی رایج است.

نوع دقیق خروجی باید با ورودی Controller هماهنگ باشد.

خروجی PNP و NPN

Pressure Switchهای الکترونیکی می‌توانند دارای خروجی PNP یا NPN باشند.

این خروجی برای اعلام رسیدن Pressure به Setpoint به Digital Input PLC استفاده می‌شود.

در فروش سنسور فشار نوع خروجی باید متناسب با Wiring سیستم کنترل انتخاب شود.

سنسور فشار با IO-Link

IO-Link در برخی Pressure Sensorهای هوشمند استفاده می‌شود.

این رابط می‌تواند مقدار Pressure، وضعیت خروجی و پارامترهای Sensor را به‌صورت دیجیتال منتقل کند.

برخی مدل‌ها همچنین امکان Parameterization و دریافت اطلاعات تشخیصی را فراهم می‌کنند.

سنسور فشار با نمایشگر

Pressure Sensorهای دارای Display در ماشین‌آلات صنعتی بسیار کاربردی هستند.

اپراتور می‌تواند مقدار Pressure را مستقیماً روی Sensor مشاهده کند.

در بسیاری از مدل‌ها امکان تنظیم Switching Point و سایر پارامترها نیز از طریق کلیدهای روی بدنه وجود دارد.

واحدهای اندازه‌گیری فشار

Pressure با واحدهای مختلف بیان می‌شود.

واحدهای رایج عبارت‌اند از:

• bar
• mbar
• Pa
• kPa
• MPa
• psi
• mmH₂O

در فروش سنسور فشار باید Range و واحد با استاندارد مورد استفاده پروژه هماهنگ باشد.

سنسور فشار 0 تا 10 بار

0 تا 10 bar یکی از Rangeهای رایج برای سیستم‌های پنوماتیک، آب و برخی تجهیزات صنعتی است.

اما انتخاب این Range تنها زمانی مناسب است که Maximum Pressure واقعی سیستم و Spikeهای احتمالی با آن سازگار باشند.

سنسور فشار 0 تا 16 بار

Rangeهای بالاتر مانند 16 bar نیز در خطوط آب، پنوماتیک و تجهیزات فرآیندی کاربرد دارند.

بهتر است Range بر اساس فشار واقعی سیستم و Margin مهندسی مناسب انتخاب شود.

سنسور فشار هیدرولیک

Hydraulic Pressure Sensor معمولاً برای فشارهای بالاتر و شرایط مکانیکی سخت‌تر طراحی می‌شود.

مقاومت در برابر Pressure Spike، Shock و Vibration در این کاربرد اهمیت زیادی دارد.

در ماشین‌آلات Mobile و Hydraulic Power Unit این نوع Sensor بسیار رایج است.

اتصال رزوه‌ای سنسور فشار

یکی از مهم‌ترین موارد در فروش سنسور فشار Process Connection است.

رزوه‌های رایج می‌توانند شامل موارد زیر باشند:

• G1/4
• G1/2
• 1/4 NPT
• 1/2 NPT
• رزوه‌های Metric
• اتصالات Hygienic

نوع رزوه باید دقیقاً با محل نصب هماهنگ باشد.

تفاوت G و NPT

G Thread و NPT از نظر شکل و روش آب‌بندی متفاوت هستند.

نمی‌توان این دو اتصال را صرفاً به دلیل شباهت اندازه به جای یکدیگر استفاده کرد.

در انتخاب انواع سنسور فشار باید استاندارد Thread دقیقاً مشخص باشد.

جنس دیافراگم

Diaphragm در تماس مستقیم یا غیرمستقیم با سیال قرار می‌گیرد.

Stainless Steel یکی از متریال‌های رایج است.

برای سیالات خورنده ممکن است مواد یا Coatingهای تخصصی مورد نیاز باشند.

Seal سنسور فشار

در برخی Sensorها از O-ring یا Sealهای مختلف برای آب‌بندی استفاده می‌شود.

NBR، FKM و EPDM از نمونه مواد رایج Seal هستند، اما سازگاری آنها با تمام سیالات یکسان نیست.

نوع ماده فرآیندی و Temperature باید هنگام فروش سنسور فشار بررسی شود.

سنسور فشار Flush

Flush Diaphragm Sensor دارای سطح اندازه‌گیری تقریباً هم‌سطح با Process Connection است.

این طراحی برای مواد چسبناک، ویسکوز، خمیری یا فرآیندهایی که فضای مرده باید کمتر باشد کاربرد دارد.

در صنایع غذایی و فرآیندی نیز مدل‌های Hygienic Flush استفاده می‌شوند.

سنسور فشار با Oil Fill

در برخی Pressure Transmitterها میان Diaphragm فرآیندی و عنصر Sensor از Fill Fluid استفاده می‌شود.

Pressure از طریق این مایع به عنصر اندازه‌گیری منتقل می‌شود.

در کاربردهای خاص باید نوع Fill Fluid و محدودیت‌های فرآیند بررسی شوند.

دمای فرآیند

Process Temperature می‌تواند با دمای مجاز الکترونیک Sensor متفاوت باشد.

اگر سیال بسیار داغ باشد، ممکن است نیاز به Cooling Element، Siphon یا ساختار جداکننده مناسب وجود داشته باشد.

در فروش سنسور فشار باید هم Process Temperature و هم Ambient Temperature بررسی شوند.

درجه حفاظت IP

Pressure Sensor صنعتی معمولاً در معرض آب، گردوغبار، روغن و آلودگی قرار می‌گیرد.

IP Rating مناسب می‌تواند برای حفاظت Housing و Connector اهمیت داشته باشد.

در محیط‌های شست‌وشو یا Outdoor باید مدل متناسب با شرایط واقعی انتخاب شود.

نوع کانکتور

سنسورهای فشار با روش‌های اتصال الکتریکی مختلف عرضه می‌شوند.

از جمله:

• M12 Connector
• DIN Connector
• کابل ثابت
• Connectorهای صنعتی دیگر

نوع اتصال باید با Wiring پروژه هماهنگ باشد.

کابل سنسور فشار

اگر سنسور با Cable عرضه شود، طول کابل و جنس روکش اهمیت دارند.

در محیط روغنی، مرطوب یا متحرک باید کابل مناسب همان شرایط استفاده شود.

Shielding نیز در سیگنال‌های حساس و محیط‌های دارای Noise می‌تواند اهمیت داشته باشد.

نصب سنسور فشار

Sensor باید در نقطه‌ای نصب شود که Pressure واقعی مورد نظر را دریافت کند.

وجود حباب هوا در خطوط مایع یا تجمع مایع در خطوط گاز می‌تواند روی اندازه‌گیری اثر بگذارد.

محل نصب باید با نوع سیال و دستورالعمل محصول هماهنگ باشد.

ضربه قوچ

Water Hammer می‌تواند در خطوط مایع فشار لحظه‌ای بسیار زیادی ایجاد کند.

بسته شدن سریع شیر یکی از دلایل ایجاد این پدیده است.

در فروش سنسور فشار برای خطوط دارای Water Hammer باید تحمل Overpressure و طراحی Process مورد توجه قرار گیرد.

کالیبراسیون سنسور فشار

Calibration برای مقایسه خروجی Sensor با یک مرجع فشار دقیق انجام می‌شود.

در کاربردهای حساس ممکن است Calibration دوره‌ای لازم باشد.

فاصله زمانی مناسب به Accuracy مورد نیاز، شرایط فرآیند و سیاست نگهداری مجموعه بستگی دارد.

تفاوت سنسور فشار و گیج فشار

Pressure Gauge معمولاً مقدار Pressure را به‌صورت محلی نمایش می‌دهد.

Pressure Sensor مقدار فشار را به سیگنال الکتریکی تبدیل می‌کند تا سیستم کنترل بتواند آن را دریافت کند.

در بسیاری از کارخانه‌ها هر دو تجهیز استفاده می‌شوند؛ Gauge برای مشاهده محلی و Sensor برای PLC و Automation.

مزایای سنسور فشار

استفاده از انواع سنسور فشار امکان پایش مداوم فرآیند را فراهم می‌کند.

مهم‌ترین مزایا شامل موارد زیر هستند:

• اندازه‌گیری پیوسته Pressure
• امکان اتصال به PLC
• کنترل Pump و Compressor
• تشخیص افت یا افزایش فشار
• ایجاد Alarm
• مناسب برای سیستم‌های هیدرولیک و پنوماتیک
• امکان Data Logging
• استفاده در کنترل Closed Loop
• امکان انتقال سیگنال به سیستم مانیتورینگ

نکات مهم هنگام فروش سنسور فشار

در فروش سنسور فشار ابتدا حداقل و حداکثر Pressure سیستم مشخص شود.

Gauge، Absolute یا Differential بودن اندازه‌گیری تعیین شود.

نوع سیال شامل آب، روغن، هوا، گاز یا ماده شیمیایی مشخص شود.

Overpressure و Pressure Spike بررسی شوند.

Accuracy مورد نیاز مشخص شود.

نوع خروجی 4 تا 20 میلی‌آمپر، 0 تا 10 ولت، PNP، NPN یا IO-Link انتخاب شود.

ولتاژ تغذیه بررسی شود.

نوع Process Connection و Thread مشخص شود.

جنس Diaphragm و Seal با سیال سازگار باشند.

Process Temperature و Ambient Temperature بررسی شوند.

IP Rating با شرایط نصب مطابقت داشته باشد.

نوع Connector یا Cable مشخص شود.

اگر محیط دارای Vibration زیاد است، مشخصات مکانیکی Sensor بررسی شوند.

برای کاربردهای غذایی و دارویی از محصولات دارای Hygienic Design مناسب استفاده شود.

در نهایت فروش سنسور فشار باید بر اساس مشخصات واقعی فرآیند و دیتاشیت دقیق محصول انجام شود.

برندهای معروف سنسور فشار

ifm یکی از برندهای شناخته‌شده در حوزه Pressure Sensor و Electronic Pressure Switch است و محصولات متنوعی برای هیدرولیک، پنوماتیک و صنایع فرآیندی دارد.

SICK نیز Pressure Sensorهای صنعتی برای اندازه‌گیری و کنترل فشار ارائه می‌کند.

WIKA از برندهای شناخته‌شده تجهیزات Pressure Measurement است و Pressure Transmitter، Pressure Switch و Gaugeهای متنوعی تولید می‌کند.

Endress+Hauser در حوزه Pressure و Differential Pressure Measurement برای صنایع فرآیندی محصولات متنوعی دارد.

Siemens نیز Pressure Transmitter و تجهیزات اندازه‌گیری فشار برای کاربردهای Process Instrumentation ارائه می‌کند.

Pepperl+Fuchs، Balluff و BD Sensors نیز از برندهای فعال در حوزه سنسور و تجهیزات اندازه‌گیری فشار هستند.

در فروش سنسور فشار بهتر است انتخاب برند بعد از تعیین Range، Accuracy، نوع سیال، Output و شرایط محیطی انجام شود.

جمع‌بندی

فروش سنسور فشار برای اندازه‌گیری و کنترل فشار مایعات و گازها در تجهیزات صنعتی، خطوط تولید، سیستم‌های هیدرولیک، پنوماتیک، پمپ، کمپرسور و فرآیندهای مختلف انجام می‌شود.

انواع سنسور فشار شامل مدل‌های Gauge، Absolute، Differential، Vacuum، Piezoresistive، Ceramic، Capacitive، Pressure Switch و Pressure Transmitter هستند. هر فناوری و ساختار برای شرایط خاصی مناسب است.

در فروش سنسور فشار باید Range، Overpressure، Accuracy، نوع Pressure Reference، جنس سیال، نوع خروجی، Process Connection، جنس Diaphragm، Seal، دمای فرآیند و IP Rating بررسی شوند. انتخاب صحیح سنسور باعث می‌شود کنترل و پایش Pressure در سیستم با دقت و پایداری بیشتری انجام شود.
