سنسور نقطه شبنم

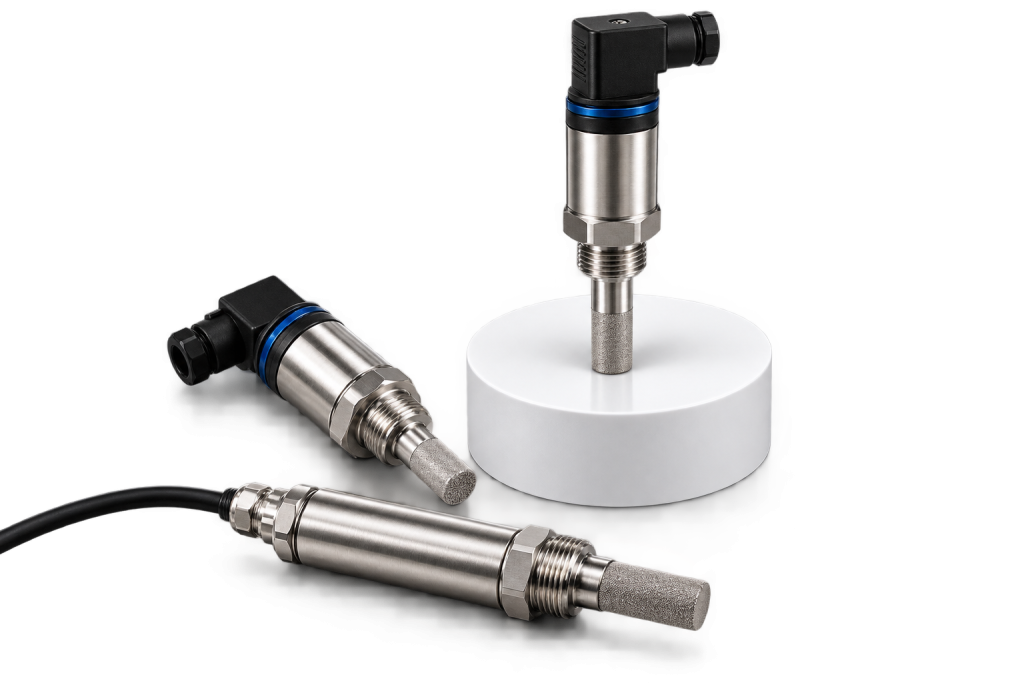

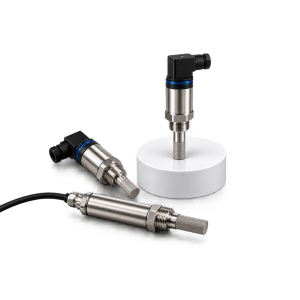

سنسور نقطه شبنم چیست؟ سنسور نقطه شبنم یا Dew Point Sensor تجهیزی برای اندازه‌گیری مقدار رطوبت موجود در هوا یا گاز بر اساس دمای نقطه شبنم است. نقطه شبنم دمایی است که اگر هوا یا گاز تا آن دما سرد شود، به حالت اشباع رسیده و بخار آب موجود در آن شروع به میعان می‌کند. هرچه مقدار نقطه شبنم پایین‌تر باشد، گاز خشک‌تر است و هرچه نقطه شبنم بالاتر رود، مقدار رطوبت موجود در گاز بیشتر خواهد بود.

کاربرد سنسور نقطه شبنم به‌خصوص در سیستم‌های هوای فشرده، خشک‌کن‌های صنعتی، خطوط انتقال گاز، صنایع دارویی، تولید پلاستیک، سیستم‌های هوای خشک، ساخت قطعات الکترونیکی و فرآیندهایی که وجود رطوبت می‌تواند کیفیت محصول یا عملکرد تجهیزات را کاهش دهد اهمیت زیادی دارد. تجهیزات صنعتی اندازه‌گیری Dew Point برای کاربردهایی مانند هوای فشرده، خشک‌کن‌های جذبی و تبریدی، تولید افزودنی و خشک‌کردن مواد پلاستیکی عرضه می‌شوند.

در خرید سنسور نقطه شبنم از کنترل سنسور باید محدوده اندازه‌گیری، دقت، فشار کاری، نوع گاز، دمای فرآیند، سرعت پاسخ، فناوری حسگر، خروجی الکتریکی و نحوه نصب بررسی شوند. انتخاب سنسور تنها بر اساس پایین‌ترین عدد Dew Point مناسب نیست؛ سنسور باید برای شرایط واقعی فرآیند و محدوده رطوبت مورد انتظار انتخاب شود. فناوری‌های مختلف مانند Polymer و Ceramic Metal-Oxide برای محدوده‌ها و شرایط متفاوت طراحی شده‌اند.

نقطه شبنم چیست؟

برای درک بهتر اینکه سنسور نقطه شبنم چیست؟ ابتدا باید مفهوم Dew Point را شناخت. هوا می‌تواند مقدار مشخصی بخار آب را در یک دمای معین در خود نگه دارد. اگر هوا سرد شود، در یک دمای مشخص به حالت اشباع می‌رسد و از آن نقطه به بعد بخار آب می‌تواند به مایع تبدیل شود. این دما همان نقطه شبنم است.

برای مثال یک Dew Point پایین نشان‌دهنده شرایط خشک‌تر است. در سیستم‌های هوای فشرده صنعتی معمولاً رسیدن به نقطه شبنم پایین اهمیت زیادی دارد، زیرا تشکیل آب مایع در لوله‌ها و تجهیزات می‌تواند باعث اختلال در فرآیند، کاهش کیفیت و ایجاد مشکلات نگهداری شود.

نحوه عملکرد سنسور نقطه شبنم

نحوه کار Dew Point Sensor به فناوری حسگر بستگی دارد. یکی از فناوری‌های رایج، سنسور خازنی پلیمری است. در این سیستم، لایه پلیمری مقدار بخار آب موجود در محیط را جذب یا آزاد می‌کند و با تغییر رطوبت، ویژگی دی‌الکتریک و در نتیجه ظرفیت الکتریکی حسگر تغییر می‌کند. این مقدار همراه با اندازه‌گیری دما پردازش شده و نقطه شبنم محاسبه می‌شود.

در فناوری‌های دیگر مانند Ceramic Metal-Oxide نیز میزان رطوبت از طریق تغییر ویژگی الکتریکی عنصر حساس اندازه‌گیری می‌شود. این فناوری برای اندازه‌گیری رطوبت بسیار پایین در گازها و کاربردهای Trace Moisture به‌طور گسترده استفاده می‌شود.

بنابراین پاسخ دقیق‌تر به سؤال سنسور نقطه شبنم چیست؟ این است که این تجهیز تغییر مقدار بخار آب موجود در گاز را اندازه‌گیری کرده و آن را به مقدار Dew Point یا یک پارامتر مرتبط با رطوبت تبدیل می‌کند.

نقطه شبنم تحت فشار یا Pressure Dew Point چیست؟

در سیستم‌های هوای فشرده معمولاً با اصطلاح Pressure Dew Point یا PDP روبه‌رو می‌شویم. Pressure Dew Point دمایی است که بخار آب موجود در گاز در فشار واقعی خط شروع به میعان می‌کند. ifm نیز Pressure Dew Point را دمایی تعریف می‌کند که در آن بخار آب موجود در گاز فشرده شروع به Condensation می‌کند.

این موضوع اهمیت زیادی دارد، زیرا Dew Point به فشار وابسته است. اندازه‌گیری در فشار خط و اندازه‌گیری پس از کاهش فشار می‌توانند مقادیر متفاوتی ایجاد کنند. بنابراین هنگام خرید سنسور نقطه شبنم از کنترل سنسور باید مشخص باشد که هدف اندازه‌گیری Pressure Dew Point است یا Dew Point در فشار اتمسفری.

تفاوت نقطه شبنم و رطوبت نسبی

Dew Point و Relative Humidity هر دو به مقدار بخار آب مربوط هستند، اما یک پارامتر یکسان نیستند.

رطوبت نسبی یا RH وضعیت فعلی رطوبت هوا را نسبت به حداکثر مقدار قابل نگهداری در همان دما بیان می‌کند و به تغییر دما بسیار حساس است. Dew Point بیان می‌کند هوا برای رسیدن به اشباع باید تا چه دمایی سرد شود.

به همین دلیل برای فرآیندهای بسیار خشک مانند هوای فشرده خشک، گازهای صنعتی و Dry Roomها، اندازه‌گیری Dew Point می‌تواند پارامتر کاربردی‌تری نسبت به RH باشد. Vaisala نیز فناوری DRYCAP را برای شرایط بسیار خشک و Low Dew/Frost Point طراحی کرده است.

کاربرد سنسور نقطه شبنم

کاربرد سنسور نقطه شبنم در هر فرآیندی اهمیت پیدا می‌کند که مقدار رطوبت موجود در گاز باید کنترل شود. یکی از مهم‌ترین این کاربردها سیستم هوای فشرده است. وجود رطوبت اضافی در هوای فشرده می‌تواند روی تجهیزات پنوماتیک، فرآیند تولید و کیفیت محصول تأثیر بگذارد، بنابراین پایش مداوم Pressure Dew Point به کنترل کیفیت هوا کمک می‌کند.

از دیگر موارد کاربرد سنسور نقطه شبنم می‌توان به خشک‌کن‌های صنعتی، فرآیند تولید پلاستیک، تولید افزودنی، صنایع نیمه‌هادی، صنایع باتری، فرآیندهای عملیات حرارتی و سیستم‌های گاز صنعتی اشاره کرد.

کاربرد سنسور نقطه شبنم در هوای فشرده

یکی از اصلی‌ترین دلایل خرید سنسور نقطه شبنم از کنترل سنسور کنترل کیفیت هوای فشرده است.

کمپرسور هوا را فشرده می‌کند و پس از آن معمولاً Dryer برای کاهش رطوبت استفاده می‌شود. سنسور Dew Point می‌تواند پس از Dryer یا در نقطه مهم دیگری از شبکه نصب شود تا مشخص شود هوای تولیدشده به میزان مورد نیاز خشک شده است یا خیر. پایش پیوسته Dew Point همچنین می‌تواند برای کنترل عملکرد Dryer و جلوگیری از خشک‌کردن بیش از حد استفاده شود.

کاربرد در درایر جذبی

Adsorption Dryer برای دستیابی به هوای بسیار خشک استفاده می‌شود و اندازه‌گیری Dew Point می‌تواند عملکرد آن را پایش کند.

سنسور می‌تواند تغییرات رطوبت خروجی Dryer را تشخیص دهد و اطلاعات لازم را برای کنترل یا مانیتورینگ سیستم فراهم کند. محصولات صنعتی Dew Point برای Adsorption Dryer، Membrane Dryer و Refrigeration Dryer عرضه می‌شوند.

کاربرد در درایر تبریدی

Refrigeration Dryer نیز برای کاهش رطوبت هوای فشرده مورد استفاده قرار می‌گیرد، اما محدوده Dew Point آن با Dryerهای بسیار خشک متفاوت است. به همین دلیل فناوری و Range سنسور باید متناسب با نوع Dryer انتخاب شود. Vaisala نیز برای شرایط Refrigeration Dryer و Dry Gas سنسورهای پلیمری متفاوتی ارائه می‌کند.

کاربرد سنسور نقطه شبنم در صنایع پلاستیک

کاربرد سنسور نقطه شبنم در خشک‌کردن مواد اولیه پلاستیکی نیز اهمیت زیادی دارد.

در فرآیندهایی مانند Injection Molding، خشک بودن Granule یا Pellet قبل از فرآیند می‌تواند برای کیفیت محصول مهم باشد. تجهیزات Dew Point برای Plastic Dryer و فرآیندهای خشک‌کردن مواد پلاستیکی استفاده می‌شوند تا شرایط هوای خشک مورد استفاده در Dryer کنترل شود.

کاربرد در پرینت سه‌بعدی و Additive Manufacturing

در برخی فرآیندهای Additive Manufacturing کنترل رطوبت محیط یا گاز فرآیند اهمیت دارد. رطوبت زیاد می‌تواند روی مواد اولیه و در نتیجه کیفیت فرآیند تأثیر بگذارد. Vaisala و PST هر دو Dew Point Measurement را در میان کاربردهای Additive Manufacturing معرفی می‌کنند.

کاربرد در صنایع باتری

تولید باتری و به‌خصوص بخش‌هایی که در محیط Dry Room انجام می‌شوند نیازمند کنترل دقیق رطوبت هستند. Dew Point Sensor در چنین محیط‌هایی می‌تواند برای کنترل مقدار بسیار پایین رطوبت در نقاط حساس فرآیند استفاده شود. Vaisala تولید باتری را یکی از کاربردهای صنعتی فناوری Low Dew Point معرفی می‌کند.

کاربرد در صنایع نیمه‌هادی

در صنایع Semiconductor نیز رطوبت می‌تواند روی فرآیند و کیفیت محصول تأثیرگذار باشد. تجهیزات Dew Point برای کنترل محیط‌های خشک و پایش رطوبت در فرآیندهای حساس استفاده می‌شوند.

کاربرد در عملیات حرارتی

در برخی Heat Treatment Furnaceها مقدار رطوبت اتمسفر داخل کوره بر نتیجه فرآیند اثر می‌گذارد. Vaisala Dew Point Measurement را برای کنترل رطوبت اتمسفر فرآیندهای عملیات حرارتی نیز معرفی می‌کند.

انواع سنسور نقطه شبنم

سنسورهای نقطه شبنم را می‌توان بر اساس فناوری اندازه‌گیری به چند گروه اصلی تقسیم کرد. رایج‌ترین فناوری‌ها شامل سنسور خازنی پلیمری، سنسور Ceramic Metal-Oxide و سیستم‌های Chilled Mirror هستند. هر فناوری محدوده، سرعت پاسخ، دقت و شرایط کاربرد خاص خود را دارد.

سنسور نقطه شبنم پلیمری

Polymer Dew Point Sensor یکی از فناوری‌های متداول برای کاربردهای صنعتی است.

در این حسگر یک لایه پلیمری نسبت به تغییر مقدار بخار آب واکنش نشان می‌دهد و ظرفیت الکتریکی آن تغییر می‌کند. ترکیب مقدار رطوبت و دما امکان محاسبه Dew Point را فراهم می‌کند. فناوری DRYCAP شرکت Vaisala نمونه‌ای از این ساختار است.

مزیت مدل‌های پلیمری در بسیاری از کاربردها سرعت پاسخ مناسب و عملکرد خوب در محدوده‌های صنعتی رایج است. PST نیز سنسورهای Polymer و Ceramic Metal-Oxide را برای Rangeهای متفاوت معرفی می‌کند و تأکید دارد که انتخاب فناوری باید با محدوده Dew Point هماهنگ باشد.

سنسور Ceramic Metal-Oxide

Ceramic Metal-Oxide Sensor برای اندازه‌گیری مقدار بسیار کم رطوبت و Low Dew Point کاربرد زیادی دارد.

PST این فناوری را برای اندازه‌گیری Dew Point، Moisture Content و Trace Moisture در گازها و برخی مایعات ارائه می‌کند. مدل‌های صنعتی مبتنی بر این فناوری می‌توانند برای محدوده‌های بسیار خشک طراحی شوند.

در خرید سنسور نقطه شبنم از کنترل سنسور برای کاربردهای بسیار خشک، باید بررسی شود که فناوری سنسور واقعاً برای مقدار Dew Point مورد انتظار طراحی شده باشد.

Chilled Mirror Dew Point

Chilled Mirror یا آینه سردشونده یکی دیگر از روش‌های اندازه‌گیری Dew Point است.

در این فناوری سطح آینه به‌صورت کنترل‌شده سرد می‌شود تا اولین مرحله تشکیل شبنم یا Frost روی آن تشخیص داده شود. این روش در تجهیزات مرجع و اندازه‌گیری‌های دقیق Dew Point نیز استفاده می‌شود. PST سیستم‌های Chilled Mirror را برای اندازه‌گیری مستقیم Dew Point در برخی تجهیزات خود به کار می‌گیرد.

محدوده اندازه‌گیری سنسور نقطه شبنم

Measurement Range یکی از مهم‌ترین مشخصات در خرید سنسور نقطه شبنم از کنترل سنسور است.

برخی کاربردها تنها به Dew Point متوسط نیاز دارند، اما سیستم‌های هوای بسیار خشک ممکن است به اندازه‌گیری مقادیر بسیار پایین نیاز داشته باشند. برای نمونه Vaisala مدل DMT152 را برای Low Dew Point تا حدود منفی 80 درجه سانتی‌گراد معرفی می‌کند، در حالی که محصولات Ceramic Metal-Oxide صنعتی می‌توانند برای Rangeهای پایین‌تر نیز طراحی شوند.

این اعداد مشخصات مدل‌های خاص هستند و نباید به تمام سنسورهای نقطه شبنم تعمیم داده شوند.

دقت سنسور نقطه شبنم

Accuracy مشخص می‌کند مقدار نمایش‌داده‌شده تا چه اندازه به Dew Point واقعی نزدیک است.

برای نمونه ترانسمیتر صنعتی SF82 در مشخصات خود دقت ±2 درجه سانتی‌گراد Dew Point اعلام می‌کند، اما دقت دقیق هر سنسور به مدل، محدوده اندازه‌گیری و شرایط فرآیند وابسته است.

در خرید سنسور نقطه شبنم از کنترل سنسور باید Accuracy در Range واقعی کار سیستم بررسی شود، نه فقط بهترین عدد درج‌شده در بخشی از دیتاشیت.

سرعت پاسخ

Response Time نشان می‌دهد سنسور با چه سرعتی می‌تواند تغییر رطوبت را دنبال کند.

سرعت پاسخ مخصوصاً هنگام کنترل Dryer یا Spot Check اهمیت دارد، زیرا تأخیر زیاد می‌تواند تشخیص تغییر شرایط سیستم را کند کند. Vaisala و PST هر دو Response مناسب را از ویژگی‌های مهم سنسورهای Dew Point صنعتی معرفی می‌کنند.

فشار کاری

فشار فرآیند یکی از مهم‌ترین نکات در نصب Dew Point Sensor است.

اگر هدف اندازه‌گیری Pressure Dew Point باشد، سنسور باید در فشار فرآیند اندازه‌گیری کند. ایجاد افت فشار نامناسب در محل Sensor می‌تواند مقدار اندازه‌گیری را تغییر دهد، زیرا Dew Point به فشار حساس است.

بنابراین هنگام خرید سنسور نقطه شبنم از کنترل سنسور باید Maximum Operating Pressure و نحوه نصب متناسب با فشار خط بررسی شود.

نصب مستقیم یا Sample Cell

سنسور نقطه شبنم را می‌توان بسته به مدل و کاربرد مستقیماً روی خط نصب کرد یا از Sample Cell استفاده کرد.

Vaisala توضیح می‌دهد که یکی از روش‌های رایج، نصب Sensor در Sample Cell و اتصال آن از طریق یک انشعاب به خط هوای فشرده است. این روش امکان کنترل Flow و جداسازی آسان Sensor از خط را فراهم می‌کند. نصب مستقیم نیز در بعضی کاربردها امکان‌پذیر است.

اهمیت جریان نمونه

در سیستم Sample Cell، جریان گاز باید در محدوده مناسب نگه داشته شود.

جریان بیش از حد می‌تواند افت فشار موضعی ایجاد کند و روی Pressure Dew Point اندازه‌گیری‌شده تأثیر بگذارد. به همین دلیل طراحی مسیر نمونه، شیر کنترل و محل نصب اهمیت زیادی دارد.

جنس لوله نمونه

رطوبت بسیار کم می‌تواند تحت تأثیر جنس tubing مسیر نمونه قرار گیرد.

Vaisala استفاده از Stainless Steel را برای مسیر نمونه توصیه می‌کند، زیرا برخی مواد غیرفلزی می‌توانند بخار آب را جذب یا آزاد کرده و سرعت رسیدن سیستم به مقدار واقعی را کاهش دهند.

این موضوع به‌خصوص در اندازه‌گیری Low Dew Point اهمیت بیشتری دارد.

خروجی 4 تا 20 میلی‌آمپر

بسیاری از ترانسمیترهای Dew Point صنعتی با خروجی استاندارد 4 تا 20 میلی‌آمپر عرضه می‌شوند تا مقدار اندازه‌گیری به PLC، DCS یا نمایشگر منتقل شود.

برای نمونه SF82 دارای خروجی دو سیمه 4 تا 20 میلی‌آمپر است.

بنابراین در خرید سنسور نقطه شبنم از کنترل سنسور باید نوع ورودی کنترلر با خروجی سنسور هماهنگ باشد.

خروجی دیجیتال

برخی مدل‌ها علاوه بر خروجی آنالوگ دارای ارتباط دیجیتال هستند.

برای مثال SF82 از Modbus RTU روی RS485 پشتیبانی می‌کند. نوع Interface در سایر مدل‌ها می‌تواند متفاوت باشد و باید در دیتاشیت محصول بررسی شود.

کالیبراسیون سنسور نقطه شبنم

کالیبراسیون برای اطمینان از دقت اندازه‌گیری اهمیت زیادی دارد.

برخی مدل‌ها همراه با Calibration Certificate عرضه می‌شوند و بسته به فناوری و شرایط استفاده ممکن است در دوره‌های مشخص به بررسی یا کالیبراسیون مجدد نیاز داشته باشند. SF82 برای مثال با گواهی کالیبراسیون چندنقطه‌ای عرضه می‌شود.

فاصله زمانی مناسب کالیبراسیون باید بر اساس توصیه سازنده، اهمیت فرآیند و شرایط کاری تعیین شود.

تفاوت Dew Point Sensor و Humidity Sensor

Humidity Sensor معمولاً برای اندازه‌گیری رطوبت نسبی در محیط‌های معمولی استفاده می‌شود، در حالی که Dew Point Sensor برای بیان مقدار رطوبت به‌صورت دمای نقطه شبنم طراحی شده است.

در شرایط بسیار خشک، Dew Point یکی از پارامترهای مهم کنترل رطوبت محسوب می‌شود. Vaisala برای RH عمومی از فناوری HUMICAP و برای شرایط بسیار خشک و Low Dew Point از DRYCAP استفاده می‌کند.

مزایای استفاده از سنسور نقطه شبنم

کاربرد سنسور نقطه شبنم امکان پایش مستقیم کیفیت خشک‌بودن گاز را فراهم می‌کند.

در هوای فشرده، اندازه‌گیری پیوسته Dew Point می‌تواند تغییر عملکرد Dryer را مشخص کند و کمک کند فرآیند خشک‌کردن متناسب با نیاز واقعی کنترل شود. ifm نیز پایش Pressure Dew Point را برای کنترل کیفیت هوای فشرده و کاهش خشک‌کردن غیرضروری معرفی می‌کند.

پایش رطوبت همچنین می‌تواند به محافظت از تجهیزات و حفظ کیفیت فرآیندهایی که نسبت به Moisture حساس هستند کمک کند.

نکات مهم هنگام خرید سنسور نقطه شبنم

در خرید سنسور نقطه شبنم از کنترل سنسور ابتدا باید مشخص شود سنسور برای هوای فشرده، گاز صنعتی، Dryer، Dry Room یا فرآیند دیگری استفاده خواهد شد.

سپس حداقل و حداکثر Dew Point مورد انتظار باید تعیین شود تا فناوری Polymer یا Metal-Oxide متناسب با Range انتخاب شود.

فشار خط نیز باید مشخص شود، زیرا Pressure Dew Point به فشار وابسته است و سنسور و Process Connection باید برای فشار سیستم مناسب باشند.

Accuracy، Response Time، Temperature Range و Maximum Pressure از دیگر پارامترهای مهم هستند.

نوع خروجی نیز باید مشخص شود. در سیستم‌های صنعتی ممکن است 4 تا 20 میلی‌آمپر یا ارتباط دیجیتال مانند RS485/Modbus مورد نیاز باشد؛ قابلیت‌های دقیق به مدل سنسور وابسته هستند.

شرایط نصب مستقیم یا Sample Cell، جنس لوله نمونه، Flow و محل قرارگیری Sensor نیز باید پیش از انتخاب نهایی بررسی شوند.

برندهای معروف سنسور نقطه شبنم

Vaisala یکی از تولیدکنندگان شناخته‌شده تجهیزات اندازه‌گیری Dew Point است و فناوری DRYCAP مبتنی بر سنسور خازنی Thin-Film Polymer را برای هوای فشرده، فرآیندهای خشک‌کردن، Dry Room، صنایع باتری، پلاستیک و کاربردهای بسیار خشک ارائه می‌کند.

Michell Instruments / Process Sensing Technologies نیز مجموعه گسترده‌ای از Dew Point Transmitter و Hygrometer برای هوای فشرده، گازهای صنعتی و Trace Moisture ارائه می‌کند. محصولات این مجموعه از فناوری‌های Polymer و Ceramic Metal-Oxide استفاده می‌کنند.

ifm نیز سنسورهای Pressure Dew Point برای هوای فشرده و گازهای فرآیندی عرضه می‌کند. این شرکت پایش Dew Point را برای کنترل کیفیت هوا و عملکرد بهینه سیستم خشک‌کردن معرفی می‌کند.

در خرید سنسور نقطه شبنم از کنترل سنسور بهتر است علاوه بر برند، Range، Pressure Rating، Accuracy، Response Time، فناوری اندازه‌گیری، خروجی و نحوه نصب هر مدل به‌صورت جداگانه مقایسه شود.

جمع‌بندی

سنسور نقطه شبنم چیست؟ سنسور نقطه شبنم تجهیزی برای تعیین مقدار رطوبت هوا یا گاز بر اساس دمایی است که در آن بخار آب شروع به میعان می‌کند. در سیستم هوای فشرده معمولاً Pressure Dew Point اندازه‌گیری می‌شود و هرچه این مقدار پایین‌تر باشد، هوای فشرده خشک‌تر است.

کاربرد سنسور نقطه شبنم شامل کنترل کیفیت هوای فشرده، پایش Dryer، صنایع پلاستیک، Dry Room، تولید باتری، Additive Manufacturing، نیمه‌هادی‌ها و سایر فرآیندهای حساس به رطوبت است.

در خرید سنسور نقطه شبنم از کنترل سنسور باید محدوده Dew Point، دقت، فشار کاری، نوع فناوری Polymer یا Ceramic Metal-Oxide، سرعت پاسخ، نوع خروجی، شرایط نصب و الزامات کالیبراسیون بررسی شوند. انتخاب صحیح سنسور می‌تواند پایش رطوبت را دقیق‌تر کرده و به کنترل بهتر کیفیت گاز و عملکرد Dryer کمک کند.
