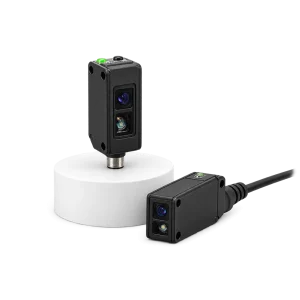

سنسور رنگ

خرید سنسور رنگ برای تشخیص، تفکیک و کنترل رنگ محصولات و قطعات در خطوط تولید و سیستم‌های اتوماسیون صنعتی انجام می‌شود. سنسور رنگ یکی از انواع سنسورهای نوری است که می‌تواند تفاوت میان رنگ‌های مختلف یک سطح را تشخیص دهد و بر اساس رنگ تعریف‌شده، خروجی مناسب را به PLC، کنترلر یا سایر تجهیزات اتوماسیون ارسال کند. استفاده از این سنسورها در صنایع بسته‌بندی، چاپ، خودروسازی، تولید مواد غذایی، دارویی، نساجی و خطوط مونتاژ باعث افزایش سرعت و دقت کنترل محصولات می‌شود.

در خرید سنسور رنگ باید مشخصاتی مانند فاصله تشخیص، اندازه نقطه نور، تعداد رنگ‌های قابل ذخیره، سرعت پاسخ، نوع خروجی، شرایط سطح جسم و قابلیت اتصال به شبکه‌های صنعتی بررسی شوند. سنسورهای رنگ صنعتی در مدل‌های ساده برای تشخیص یک رنگ تا مدل‌های پیشرفته برای تشخیص تفاوت‌های بسیار جزئی میان رنگ‌ها تولید می‌شوند.

سنسور رنگ چیست؟

سنسور رنگ یا Color Sensor نوعی سنسور فوتوالکتریک است که نور را به سطح جسم تابانده و نور بازتاب‌شده از سطح را دریافت می‌کند. سنسور با بررسی مؤلفه‌های رنگی نور بازتاب‌شده می‌تواند رنگ جسم را تشخیص دهد.

در بسیاری از سنسورهای رنگ صنعتی از سه مؤلفه اصلی قرمز، سبز و آبی یا RGB استفاده می‌شود. سنسور شدت نور بازتاب‌شده در این سه محدوده را بررسی کرده و نسبت آنها را با اطلاعات رنگ مرجع مقایسه می‌کند. KEYENCE نیز سنسور رنگ را نوعی سنسور فوتوالکتریک معرفی می‌کند که شدت نور قرمز، سبز و آبی بازتاب‌شده را دریافت کرده و از نسبت این مؤلفه‌ها برای تشخیص رنگ جسم استفاده می‌کند.

به همین دلیل خرید سنسور رنگ برای کاربردهایی که تنها تشخیص وجود جسم کافی نیست و رنگ محصول نیز باید کنترل شود، اهمیت زیادی دارد.

نحوه عملکرد سنسور رنگ

نحوه عملکرد سنسور رنگ در بسیاری از مدل‌های صنعتی بر اساس ارسال نور به سطح جسم و تجزیه نور بازتاب‌شده انجام می‌شود. سنسور ابتدا جسم را با نور مناسب روشن می‌کند و سپس گیرنده میزان نور بازگشتی را اندازه‌گیری می‌کند.

در یک روش متداول، نورهای قرمز، سبز و آبی به جسم تابانده می‌شوند. هر سطح با توجه به رنگ خود بخشی از این طول موج‌ها را جذب و بخشی را بازتاب می‌دهد. برای مثال یک جسم قرمز بخش بیشتری از نور قرمز را بازتاب می‌دهد، در حالی که رفتار یک جسم آبی یا سبز متفاوت خواهد بود.

مدار پردازش سنسور مقدار مؤلفه‌های RGB را بررسی کرده و آنها را با رنگی که قبلاً توسط کاربر به سنسور آموزش داده شده مقایسه می‌کند. اگر مقدار اندازه‌گیری‌شده در محدوده تلرانس تعیین‌شده قرار داشته باشد، خروجی سنسور تغییر وضعیت می‌دهد.

SICK نیز توضیح می‌دهد که سنسورهای رنگ با تاباندن نور قرمز، سبز و آبی به جسم، مختصات یا مقادیر رنگی حاصل از نور بازتاب‌شده را محاسبه و با رنگ‌های مرجع ذخیره‌شده مقایسه می‌کنند.

در نتیجه شناخت صحیح نحوه عملکرد سنسور رنگ کمک می‌کند فاصله نصب، شرایط سطح و میزان حساسیت سنسور به‌درستی تعیین شود.

سنسور رنگ چگونه رنگ‌ها را تشخیص می‌دهد؟

هر رنگ دارای رفتار متفاوتی در برابر نور است. زمانی که نور سفید یا ترکیبی از نورهای RGB به یک جسم برخورد می‌کند، بخشی از نور جذب و بخش دیگری منعکس می‌شود.

سنسور این نور منعکس‌شده را دریافت می‌کند. اگر جسم سفید باشد معمولاً بخش زیادی از مؤلفه‌های قرمز، سبز و آبی منعکس می‌شوند، در حالی که یک جسم رنگی نسبت متفاوتی از این سه مؤلفه را بازتاب می‌دهد.

پردازنده داخلی سنسور این نسبت‌ها را تحلیل می‌کند و بر اساس آنها تشخیص می‌دهد جسم با رنگ آموزش‌داده‌شده مطابقت دارد یا خیر. همین ویژگی باعث می‌شود سنسور رنگ در مقایسه با یک فتوسل معمولی بتواند تفاوت‌های ظاهری بیشتری میان محصولات تشخیص دهد.

تاریخچه و توسعه سنسور رنگ

سنسورهای رنگ صنعتی را می‌توان حاصل توسعه سنسورهای فوتوالکتریک، فناوری LED و پردازش دیجیتال سیگنال دانست. سنسورهای نوری اولیه بیشتر برای تشخیص وجود یا عدم وجود جسم استفاده می‌شدند، اما با پیشرفت منابع نور LED و مدارهای پردازش، امکان بررسی دقیق‌تر نور بازتاب‌شده و تفکیک رنگ‌ها فراهم شد.

در نسل‌های جدید، علاوه بر RGB از روش‌های پیشرفته‌تر پردازش رنگ نیز استفاده می‌شود و بعضی سنسورها قادرند اختلاف‌های بسیار جزئی میان رنگ‌ها را شناسایی کنند.

برای نمونه SICK در سنسورهای جدید CSS امکان نمایش و پردازش مقادیر RGB و Lab را ارائه کرده و برخی مدل‌های آن برای تشخیص تفاوت‌های بسیار ظریف رنگ طراحی شده‌اند.

این پیشرفت‌ها سبب شده است خرید سنسور رنگ برای کنترل کیفیت خودکار در خطوط تولید کاربرد بسیار گسترده‌تری پیدا کند.

کاربرد سنسور رنگ

یکی از مهم‌ترین دلایل خرید سنسور رنگ استفاده از این تجهیز برای کنترل کیفیت و تفکیک محصولات است. هر جایی که رنگ یک محصول یا قطعه بتواند مشخص‌کننده نوع، کیفیت یا وضعیت آن باشد، امکان استفاده از سنسور رنگ وجود دارد.

یکی از کاربردهای رایج، تفکیک محصولات بر اساس رنگ روی نوار نقاله است. سنسور می‌تواند هر محصول را هنگام عبور بررسی کرده و بر اساس رنگ، فرمان مناسب را برای سیستم جداسازی ارسال کند.

در خطوط مونتاژ نیز می‌توان از سنسور رنگ برای بررسی صحیح بودن رنگ یک قطعه استفاده کرد. برای مثال اگر چند مدل از یک قطعه با رنگ‌های متفاوت تولید شوند، سنسور می‌تواند از نصب اشتباه قطعه با رنگ نامناسب جلوگیری کند.

SICK نیز از کاربرد سنسورهای رنگ برای شناسایی، کنترل و مرتب‌سازی محصولات بر اساس رنگ نام می‌برد.

کاربرد سنسور رنگ در صنعت بسته‌بندی

صنعت بسته‌بندی یکی از مهم‌ترین حوزه‌های استفاده از سنسور رنگ است. در خطوط تولید سریع، سنسور می‌تواند رنگ چاپ، بخش مشخصی از بسته‌بندی یا علامت‌های روی محصول را شناسایی کند.

برای مثال در دستگاه‌های بسته‌بندی می‌توان یک قسمت رنگی از طرح چاپ را به سنسور آموزش داد. زمانی که این قسمت مقابل سنسور قرار می‌گیرد، دستگاه موقعیت صحیح بسته‌بندی را تشخیص داده و عملیات برش، دوخت یا سایر مراحل فرآیند را هماهنگ می‌کند.

SICK نمونه‌ای از استفاده سنسور رنگ برای کنترل فرآیند بسته‌بندی بر اساس یک عنصر رنگی در طرح چاپ را معرفی کرده است.

بنابراین خرید سنسور رنگ در خطوط بسته‌بندی می‌تواند برای کنترل موقعیت و تشخیص صحیح محصولات مورد استفاده قرار گیرد.

کاربرد سنسور رنگ در صنایع چاپ

در صنایع چاپ، اختلاف رنگ می‌تواند نشان‌دهنده خطای فرآیند یا جابه‌جایی بخش‌های چاپ‌شده باشد. سنسور رنگ قادر است قسمت مشخصی از تصویر یا چاپ را کنترل کرده و تفاوت آن با مقدار مرجع را تشخیص دهد.

در برخی دستگاه‌ها سنسور همچنین برای تشخیص مارک‌های چاپی و هماهنگ‌سازی عملیات برش و بسته‌بندی استفاده می‌شود.

برای کاربردهایی که اختلاف بسیار جزئی رنگ اهمیت دارد، در خرید سنسور رنگ باید مدلی با قدرت تفکیک رنگ بالا انتخاب شود.

کاربرد سنسور رنگ در صنایع خودروسازی

در صنایع خودروسازی و مونتاژ قطعات، رنگ می‌تواند برای تشخیص مدل یا نوع قطعه مورد استفاده قرار گیرد.

سنسور رنگ می‌تواند بررسی کند قطعه با رنگ صحیح در موقعیت مورد نظر قرار گرفته است یا خیر. این روش برای کنترل کانکتورها، قطعات پلاستیکی، سیم‌ها، اجزای داخلی و سایر محصولاتی که دارای رنگ‌بندی مشخص هستند قابل استفاده است.

در خطوط تولید خودکار، خروجی سنسور می‌تواند مستقیماً به PLC منتقل شود و در صورت شناسایی رنگ اشتباه، فرآیند متوقف یا قطعه از خط خارج شود.

کاربرد سنسور رنگ در صنایع غذایی

رنگ بسیاری از محصولات غذایی یکی از شاخص‌های ظاهری مورد استفاده در فرآیندهای کنترل کیفیت است.

در برخی خطوط تولید می‌توان از سنسورهای رنگ برای تشخیص اختلاف ظاهری محصولات، تفکیک آنها یا بررسی یکنواختی نسبی رنگ استفاده کرد.

برای کاربردهای پیچیده‌تر که لازم است کل سطح محصول بررسی شود، ممکن است سیستم بینایی ماشین یا دوربین صنعتی انتخاب مناسب‌تری نسبت به یک سنسور نقطه‌ای رنگ باشد.

کاربرد سنسور رنگ در صنعت نساجی

در صنعت نساجی نیز سنسور رنگ می‌تواند برای تشخیص نخ، پارچه یا اجزای رنگی مختلف استفاده شود.

در خطوطی که محصولات دارای چند رنگ متفاوت هستند، سنسور می‌تواند وجود رنگ صحیح را کنترل کند. SICK نیز کنترل رنگ قرقره‌های نخ را از نمونه کاربردهای سنسور رنگ معرفی کرده است.

انواع سنسور رنگ

سنسورهای رنگ را می‌توان بر اساس فناوری، نحوه نصب و عملکرد به گروه‌های مختلف تقسیم کرد.

سنسور رنگ RGB: یکی از متداول‌ترین مدل‌ها است. این سنسور مؤلفه‌های قرمز، سبز و آبی نور بازتاب‌شده را بررسی می‌کند و رنگ هدف را تشخیص می‌دهد.

سنسور رنگ فیبر نوری: در این مدل هد سنسور می‌تواند توسط فیبر نوری به واحد تقویت‌کننده و پردازش متصل شود. این ساختار برای مکان‌هایی که فضای نصب محدود است مناسب خواهد بود.

سنسور رنگ دیجیتال: دارای مدار پردازش داخلی و نمایشگر یا امکانات تنظیم دیجیتال است و امکان تعیین حساسیت، ذخیره رنگ‌ها و تنظیم خروجی را فراهم می‌کند.

سنسور تشخیص اختلاف رنگ: برای کاربردهایی طراحی می‌شود که اختلاف‌های بسیار کوچک میان دو رنگ باید شناسایی شوند.

سنسور رنگ دارای IO-Link: برخی مدل‌های جدید علاوه بر خروجی سوئیچینگ امکان انتقال داده‌ها و پارامترهای سنسور از طریق IO-Link را فراهم می‌کنند.

تفاوت سنسور رنگ و سنسور کنتراست

سنسور رنگ و سنسور کنتراست ممکن است از نظر ظاهری مشابه باشند، اما کاربرد آنها یکسان نیست.

سنسور کنتراست بیشتر برای تشخیص تفاوت میان روشنایی یا تضاد یک علامت و پس‌زمینه استفاده می‌شود. برای مثال در صنایع بسته‌بندی، تشخیص Registration Mark یکی از کاربردهای مهم سنسور کنتراست است.

سنسور رنگ علاوه بر شدت نور، اطلاعات رنگی را نیز تحلیل می‌کند و می‌تواند میان رنگ‌هایی که روشنایی مشابه اما ترکیب رنگی متفاوت دارند تمایز ایجاد کند.

بنابراین هنگام خرید سنسور رنگ باید مشخص شود که هدف واقعی تشخیص رنگ است یا تنها تشخیص اختلاف کنتراست.

تفاوت سنسور رنگ و فتوسل معمولی

فتوسل یا سنسور فوتوالکتریک معمولی بیشتر برای تشخیص وجود یا عدم وجود جسم طراحی شده است. برخی مدل‌ها می‌توانند تفاوت شدت نور بازتابی را نیز تشخیص دهند، اما لزوماً قادر به تشخیص دقیق رنگ نیستند.

در مقابل، سنسور رنگ چند مؤلفه نوری را مورد بررسی قرار می‌دهد. KEYENCE توضیح می‌دهد که استفاده از نسبت نورهای قرمز، سبز و آبی امکان تشخیص پایدارتر اختلاف رنگ و ظاهر را نسبت به سنسورهای نوری تک‌رنگ فراهم می‌کند.

تفاوت سنسور رنگ و دوربین بینایی ماشین

سنسور رنگ معمولاً یک نقطه یا ناحیه محدود را بررسی می‌کند و خروجی ساده‌ای مانند تشخیص صحیح یا غلط بودن رنگ ارائه می‌دهد.

اما سیستم Vision Sensor یا Machine Vision می‌تواند یک تصویر کامل را بررسی کند و علاوه بر رنگ، پارامترهایی مانند شکل، موقعیت، اندازه و الگو را نیز تحلیل کند.

در خرید سنسور رنگ اگر تنها تشخیص یک رنگ یا چند رنگ مشخص مورد نیاز باشد، سنسور رنگ معمولاً راهکار ساده‌تری است. در مقابل، اگر هم‌زمان بررسی شکل، ابعاد، جهت و رنگ مورد نیاز باشد، استفاده از سیستم بینایی ممکن است انتخاب مناسب‌تری باشد.

قابلیت Teach-in در سنسور رنگ

یکی از قابلیت‌های مهم سنسورهای رنگ صنعتی Teach-in است. در این روش جسم دارای رنگ مورد نظر مقابل سنسور قرار می‌گیرد و کاربر رنگ را به دستگاه آموزش می‌دهد.

سنسور اطلاعات رنگ را ذخیره می‌کند و در زمان کار، رنگ اجسام جدید را با نمونه ذخیره‌شده مقایسه می‌کند.

برخی مدل‌ها قابلیت ذخیره چند رنگ را نیز دارند. برای نمونه سری CZ-V20 شرکت KEYENCE امکان ذخیره تا هشت رنگ هدف را فراهم می‌کند.

در خرید سنسور رنگ تعداد رنگ‌های مورد نیاز برای یک فرآیند باید از قبل مشخص شود.

فاصله تشخیص سنسور رنگ

فاصله میان سنسور و جسم یکی از پارامترهای مهم انتخاب است. هر سنسور برای محدوده مشخصی طراحی شده و تغییر زیاد فاصله می‌تواند روی شدت نور دریافتی و دقت تشخیص تأثیر بگذارد.

مدل‌های پیشرفته‌تر ممکن است برای تغییرات فاصله قابلیت جبران داشته باشند. برای مثال SICK در خانواده CSS قابلیت تنظیم خودکار فاصله تشخیص را برای حفظ دقت رنگ در فاصله‌های متغیر ارائه می‌کند.

بنابراین هنگام خرید سنسور رنگ فاصله واقعی محصول از سنسور و میزان تغییر این فاصله در خط تولید باید بررسی شود.

تأثیر سطح جسم بر تشخیص رنگ

سطوح مات، براق، شفاف یا دارای بافت می‌توانند نور را به شکل متفاوتی بازتاب دهند و این موضوع روی عملکرد سنسور تأثیر دارد.

در سطوح بسیار براق، انعکاس مستقیم نور ممکن است باعث ایجاد شرایط دشوار برای تشخیص شود. به همین دلیل برخی سنسورها دارای طراحی اپتیکی یا قابلیت‌های مخصوص برای کاهش تأثیر درخشندگی سطح هستند.

KEYENCE برای خانواده CZ-V20 هدهای مخصوص کاهش اثر درخشندگی و SICK نیز راهکارهای بهبود عملکرد روی سطوح براق را ارائه کرده‌اند.

اندازه نقطه نور

Spot Size یا اندازه نقطه نور مشخص می‌کند چه بخشی از سطح جسم توسط سنسور بررسی می‌شود.

برای قطعات کوچک یا علامت‌های رنگی ظریف باید سنسوری با نقطه نور کوچک‌تر انتخاب شود. اگر نقطه نور از قسمت رنگی مورد نظر بزرگ‌تر باشد، ممکن است رنگ پس‌زمینه نیز وارد اندازه‌گیری شود و دقت کاهش پیدا کند.

برای نمونه KEYENCE در هدهای مختلف سری CZ-V20 اندازه‌های نقطه متفاوتی ارائه می‌دهد و برخی مدل‌ها دارای نقطه‌ای در حدود یک میلی‌متر هستند.

سرعت پاسخ سنسور رنگ

در خطوط تولید سریع، سرعت پاسخ سنسور اهمیت زیادی دارد. اگر محصولات با سرعت بالا از مقابل سنسور عبور کنند، دستگاه باید بتواند در مدت کوتاهی رنگ آنها را شناسایی کند.

مدل‌های مختلف دارای زمان پاسخ و فرکانس سوئیچینگ متفاوت هستند. برای مثال برخی مدل‌های CZ-V20 شرکت KEYENCE در حالت پرسرعت زمان پاسخ 200 میکروثانیه ارائه می‌کنند و SICK نیز برای برخی سنسورهای رنگ خود فرکانس سوئیچینگ بالا ارائه کرده است.

در خرید سنسور رنگ باید سرعت خط تولید با زمان پاسخ سنسور مقایسه شود.

خروجی سنسور رنگ

سنسورهای رنگ صنعتی بسته به مدل می‌توانند دارای خروجی NPN، PNP یا چند خروجی مجزا باشند.

در برخی مدل‌ها هر رنگ ذخیره‌شده می‌تواند به خروجی یا وضعیت مشخصی اختصاص داده شود. مدل‌های پیشرفته‌تر همچنین ممکن است از IO-Link برای انتقال اطلاعات رنگ، وضعیت سنسور و پارامترهای تنظیم استفاده کنند.

نوع خروجی باید با PLC یا کنترلر مورد استفاده در سیستم هماهنگ باشد.

نکات مهم هنگام خرید سنسور رنگ

در خرید سنسور رنگ ابتدا باید مشخص شود چه تعداد رنگ قرار است تشخیص داده شود و اختلاف میان این رنگ‌ها چقدر است.

اگر اختلاف رنگ‌ها بسیار زیاد باشد، یک سنسور استاندارد ممکن است کافی باشد؛ اما برای تشخیص سایه‌های بسیار نزدیک به یکدیگر باید مدل‌هایی با قدرت تفکیک بالاتر انتخاب شوند.

فاصله سنسور تا محصول، اندازه قسمت رنگی، سرعت حرکت جسم، براق یا مات بودن سطح، میزان نور محیط و نحوه نصب نیز باید بررسی شوند.

نوع خروجی NPN یا PNP، تعداد خروجی‌ها، ولتاژ تغذیه، درجه حفاظت و دمای کاری نیز از مشخصات مهم تجهیزات صنعتی هستند.

اگر قرار است سنسور به شبکه اتوماسیون متصل شود، پشتیبانی از IO-Link یا رابط‌های ارتباطی دیگر نیز می‌تواند اهمیت داشته باشد.

به همین دلیل خرید سنسور رنگ باید بر اساس شرایط واقعی خط تولید انجام شود و انتخاب تنها بر اساس قیمت یا برند نمی‌تواند نتیجه مناسبی تضمین کند.

برندهای معروف سنسور رنگ

برندهای مختلفی در زمینه تولید سنسورهای رنگ صنعتی فعالیت می‌کنند.

SICK یکی از برندهای شناخته‌شده در حوزه سنسورهای صنعتی است و خانواده‌هایی مانند CSM و CSS را برای تشخیص رنگ عرضه می‌کند. محصولات این شرکت از مدل‌های کوچک برای کاربردهای عمومی تا سنسورهای با تفکیک رنگ بالا را شامل می‌شوند.

KEYENCE نیز سنسورهای RGB مانند خانواده CZ-V20 را ارائه می‌کند که برای تشخیص تفاوت رنگ، درخشندگی و برخی کاربردهای تخصصی طراحی شده‌اند.

Omron از دیگر تولیدکنندگان مطرح تجهیزات اتوماسیون است و تجهیزاتی مانند E3NX-CA را برای تشخیص و تفکیک رنگ ارائه می‌کند. این خانواده از LED سفید و پردازش اطلاعات رنگ برای تشخیص اختلاف رنگ استفاده می‌کند.

در زمان خرید سنسور رنگ بهتر است علاوه بر نام برند، مشخصات هر مدل از جمله فاصله تشخیص، رزولوشن رنگ، سرعت پاسخ، نوع خروجی و شرایط نصب بررسی شوند.

جمع‌بندی

خرید سنسور رنگ برای خطوط تولید و سیستم‌هایی انجام می‌شود که تشخیص رنگ محصول، کنترل کیفیت، تفکیک قطعات یا بررسی صحیح بودن رنگ اهمیت دارد. این تجهیزات با تحلیل نور بازتاب‌شده از سطح جسم می‌توانند تفاوت میان رنگ‌های مختلف را تشخیص دهند.

نحوه عملکرد سنسور رنگ در بسیاری از مدل‌ها بر پایه بررسی مؤلفه‌های قرمز، سبز و آبی نور بازتابی است. سنسور اطلاعات رنگ نمونه را ذخیره کرده و در زمان کار، رنگ اجسام جدید را با مقدار مرجع مقایسه می‌کند.

در خرید سنسور رنگ باید تعداد رنگ‌های مورد نیاز، میزان اختلاف میان رنگ‌ها، فاصله تشخیص، اندازه نقطه نور، سرعت پاسخ، جنس و براق بودن سطح، نوع خروجی و شرایط محیطی بررسی شوند. انتخاب صحیح سنسور می‌تواند دقت کنترل کیفیت و سرعت فرآیندهای اتوماسیون صنعتی را افزایش دهد.
