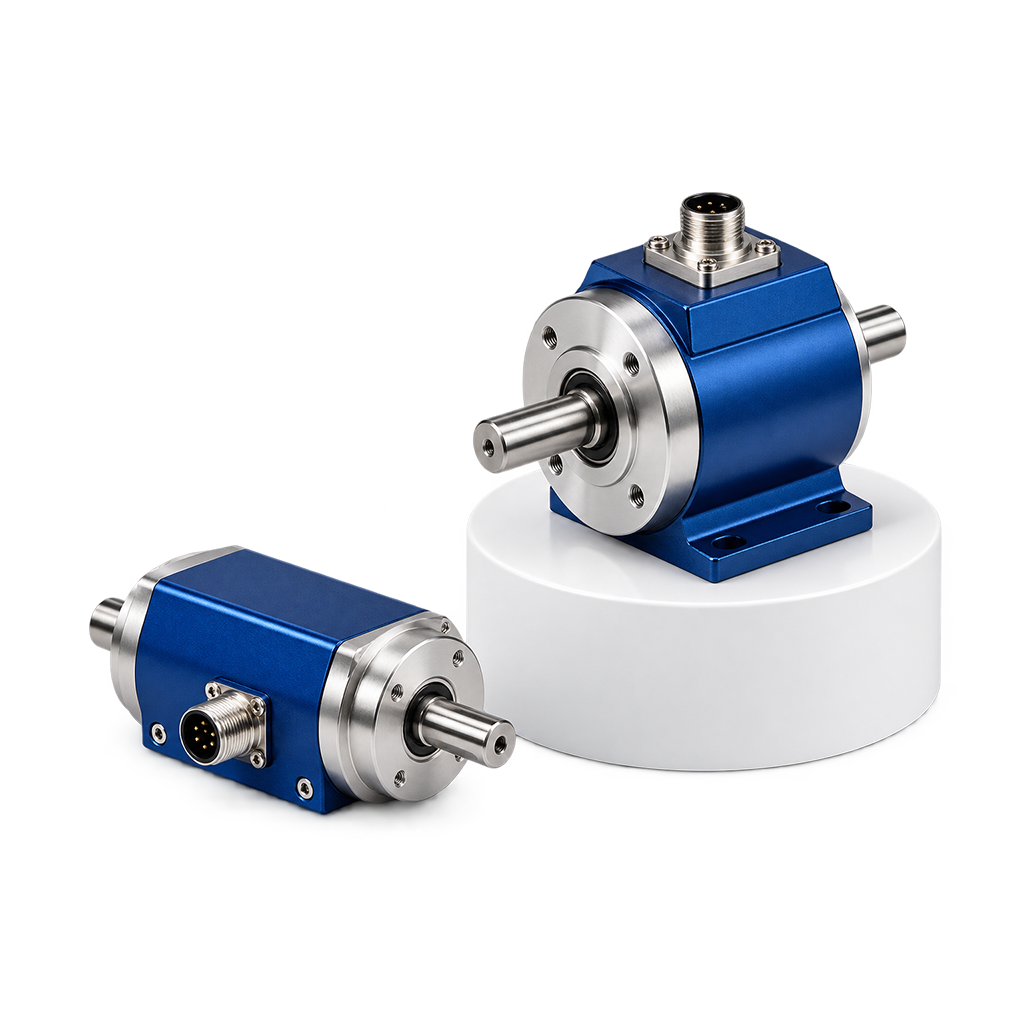

سنسور گشتاور

کاربرد سنسور گشتاور در اندازه‌گیری نیروی چرخشی واردشده به موتور، شفت، گیربکس و سایر تجهیزات دوار اهمیت زیادی دارد. سنسور گشتاور یا Torque Sensor یکی از تجهیزات دقیق اندازه‌گیری در صنایع، آزمایشگاه‌ها و سیستم‌های تست است که مقدار گشتاور واردشده به یک محور یا سازه را به یک سیگنال الکتریکی قابل اندازه‌گیری تبدیل می‌کند. این سنسورها در تست موتورهای الکتریکی، سیستم‌های انتقال قدرت، خطوط تولید، ابزارهای مونتاژ، تجهیزات تحقیق و توسعه و کنترل کیفیت کاربرد دارند. HBK نیز سنسورهای گشتاور دوار را برای اندازه‌گیری گشتاور استاتیک و دینامیک و کاربردهایی مانند تست سیستم‌های محرکه معرفی می‌کند.

در خرید سنسور گشتاور باید عواملی مانند محدوده اندازه‌گیری، نوع گشتاور استاتیک یا دینامیک، سرعت دوران، دقت، ظرفیت اضافه‌بار، نوع نصب و روش انتقال سیگنال بررسی شوند. سنسورهای گشتاور در مدل‌های مختلفی مانند Reaction Torque Sensor و Rotary Torque Sensor تولید می‌شوند و هرکدام برای شرایط مشخصی مناسب هستند.

سنسور گشتاور چیست؟

برای پاسخ به سؤال سنسور گشتاور چیست؟ می‌توان گفت این تجهیز مقدار نیروی پیچشی یا گشتاور اعمال‌شده حول یک محور را اندازه‌گیری می‌کند. زمانی که به یک شفت یا بخش مکانیکی نیروی چرخشی وارد می‌شود، تغییر شکل بسیار کوچکی در قسمت اندازه‌گیری ایجاد می‌شود. سنسور این تغییر را تشخیص داده و آن را به یک سیگنال الکتریکی متناسب با مقدار گشتاور تبدیل می‌کند.

در بسیاری از Torque Transducerهای صنعتی از Strain Gauge یا کرنش‌سنج استفاده می‌شود. HBK توضیح می‌دهد که در سنسورهای گشتاور مبتنی بر Strain Gauge، گیج‌های کرنش روی یک بدنه اندازه‌گیری فلزی نصب می‌شوند و تغییر شکل مکانیکی ایجادشده در اثر گشتاور را به تغییر الکتریکی تبدیل می‌کنند.

بنابراین خرید سنسور گشتاور برای سیستم‌هایی اهمیت دارد که کنترل یا اندازه‌گیری دقیق نیروی چرخشی بخشی از فرآیند آنهاست.

نحوه عملکرد سنسور گشتاور

عملکرد بسیاری از سنسورهای گشتاور بر اساس تغییر شکل بسیار کوچک یک عضو مکانیکی انجام می‌شود. هنگامی که گشتاور به شفت سنسور وارد می‌شود، بخش اندازه‌گیری مقدار بسیار کمی دچار پیچش یا کرنش می‌شود.

Strain Gaugeهای نصب‌شده روی این قسمت تغییر شکل را تشخیص می‌دهند. تغییر شکل گیج‌ها باعث تغییر مقاومت الکتریکی آنها می‌شود و مدار اندازه‌گیری، این تغییر را به سیگنال متناسب با گشتاور تبدیل می‌کند. در بسیاری از طراحی‌ها Strain Gaugeها در آرایش پل وتستون قرار می‌گیرند تا تغییرات بسیار کوچک با دقت بیشتری اندازه‌گیری شوند. HBK نیز استفاده از کرنش‌سنج و پل اندازه‌گیری را از اصول متداول سنجش گشتاور معرفی می‌کند.

گشتاور چیست؟

گشتاور یا Torque بیانگر اثر چرخشی یک نیرو حول یک محور است. برای مثال زمانی که یک موتور شفتی را می‌چرخاند، گشتاور از موتور به شفت و سپس به بار منتقل می‌شود.

واحد رایج اندازه‌گیری گشتاور در سیستم SI نیوتن‌متر یا N·m است.

در سیستم‌های صنعتی ممکن است اندازه‌گیری گشتاور برای کنترل عملکرد موتور، بررسی بازده سیستم انتقال قدرت یا اطمینان از سفت شدن صحیح پیچ‌ها مورد نیاز باشد.

انواع سنسور گشتاور

در خرید سنسور گشتاور شناخت انواع این تجهیزات اهمیت زیادی دارد. دو گروه اصلی سنسورهای گشتاور، مدل‌های Reaction و Rotary هستند. Interface نیز Torque Transducerها را به دو گروه اصلی Reaction و Rotary تقسیم می‌کند.

سنسور گشتاور ثابت یا Reaction

Reaction Torque Sensor یا سنسور گشتاور واکنشی معمولاً ثابت نصب می‌شود و خودش همراه شفت به‌صورت پیوسته دوران نمی‌کند.

این سنسور نیروی واکنشی ایجادشده در سیستم را اندازه‌گیری می‌کند. برای مثال می‌توان آن را میان بدنه موتور و پایه ثابت قرار داد تا گشتاور واکنشی موتور اندازه‌گیری شود.

FUTEK توضیح می‌دهد که سنسور Reaction برای اندازه‌گیری گشتاور در بخش ثابت سیستم استفاده می‌شود، در حالی که سنسور Rotary برای اندازه‌گیری روی محور در حال دوران طراحی شده است.

سنسور گشتاور دوار یا Rotary

Rotary Torque Sensor همراه شفت می‌چرخد و برای اندازه‌گیری گشتاور در سیستم‌های دارای دوران پیوسته استفاده می‌شود.

کاربرد سنسور گشتاور دوار در تست موتور، گیربکس، سیستم انتقال قدرت، ماشین‌آلات صنعتی و تجهیزات تحقیقاتی بسیار گسترده است.

در این مدل‌ها علاوه بر بخش اندازه‌گیری گشتاور، یک روش برای انتقال انرژی و سیگنال میان قسمت ثابت و قسمت در حال دوران لازم است. بسته به طراحی محصول، این انتقال می‌تواند از طریق Slip Ring، ترانسفورمر دوار یا روش‌های Telemetry انجام شود.

تفاوت سنسور گشتاور ثابت و دوار

مهم‌ترین تفاوت این دو مدل در نحوه نصب و حرکت آنهاست.

سنسور Reaction ثابت باقی می‌ماند و گشتاور واکنشی را اندازه‌گیری می‌کند.

سنسور Rotary بخشی از مجموعه محور در حال چرخش است و همراه شفت دوران می‌کند.

بنابراین در خرید سنسور گشتاور ابتدا باید مشخص شود اندازه‌گیری روی بخش ثابت ماشین انجام می‌شود یا مستقیماً روی شفت در حال چرخش.

کاربرد سنسور گشتاور در تست موتور

یکی از مهم‌ترین موارد کاربرد سنسور گشتاور تست موتورهای الکتریکی و مکانیکی است.

در یک Motor Test Bench، سنسور گشتاور میان موتور و بار قرار می‌گیرد و مقدار گشتاور خروجی موتور را اندازه‌گیری می‌کند.

اگر هم‌زمان سرعت دوران نیز اندازه‌گیری شود، سیستم می‌تواند اطلاعات کاملی برای ارزیابی عملکرد موتور فراهم کند.

HBK سنسور T40B را برای تست‌های تحقیق و توسعه، خطوط End-of-Line و سیستم‌های محرکه الکتریکی معرفی می‌کند. FUTEK نیز سنسورهای گشتاور را در سیستم‌های تست موتور به کار می‌گیرد.

کاربرد سنسور گشتاور در گیربکس

گیربکس وظیفه تغییر نسبت سرعت و گشتاور را بر عهده دارد. برای بررسی عملکرد واقعی گیربکس می‌توان گشتاور ورودی و خروجی آن را اندازه‌گیری کرد.

با نصب Torque Sensor روی بخش مناسب، مقدار گشتاور منتقل‌شده مشخص می‌شود و از این داده می‌توان برای آزمایش، تحقیق و توسعه و کنترل کیفیت استفاده کرد.

به همین دلیل کاربرد سنسور گشتاور در تست سیستم‌های انتقال قدرت و Drivetrain بسیار مهم است.

کاربرد سنسور گشتاور در صنایع خودروسازی

در صنعت خودرو، اندازه‌گیری گشتاور در تست موتور، گیربکس، سیستم انتقال قدرت، فرمان و مجموعه‌های دوار اهمیت زیادی دارد.

با توسعه خودروهای برقی نیز اندازه‌گیری دقیق گشتاور موتورهای الکتریکی و سیستم Drivetrain اهمیت بیشتری پیدا کرده است.

سنسورهای گشتاور دقیق می‌توانند در Test Benchهای تحقیق و توسعه برای بررسی رفتار موتور در سرعت و بارهای مختلف استفاده شوند. HBK نیز خانواده‌های گشتاور خود را برای کاربردهای Electric Drive و Drivetrain ارائه می‌کند.

کاربرد سنسور گشتاور در مونتاژ پیچ و مهره

یکی دیگر از موارد مهم کاربرد سنسور گشتاور کنترل فرآیند بستن پیچ است.

در مونتاژ صنعتی، وارد کردن گشتاور کمتر از مقدار مورد نیاز می‌تواند باعث شل بودن اتصال شود و گشتاور بیش از حد نیز ممکن است به اتصال یا قطعه آسیب بزند.

به همین دلیل در تجهیزات تست و کنترل پیچ می‌توان گشتاور و در برخی سیستم‌ها زاویه چرخش را به‌صورت هم‌زمان اندازه‌گیری کرد.

Kistler از سنسورهای Torque/Angle برای تست پیچ، مهره و اتصالات رزوه‌ای و بررسی هم‌زمان گشتاور و زاویه چرخش استفاده می‌کند.

اندازه‌گیری هم‌زمان گشتاور و سرعت

برخی Torque Sensorهای پیشرفته علاوه بر گشتاور، سنسور سرعت یا انکودر نیز دارند.

این قابلیت به سیستم اجازه می‌دهد گشتاور و سرعت محور به‌صورت هم‌زمان اندازه‌گیری شوند.

برای مثال Kistler در برخی Shaft Torque Sensorهای خود قابلیت اندازه‌گیری سرعت و زاویه را به‌صورت یکپارچه ارائه می‌کند.

این ویژگی در خرید سنسور گشتاور برای تست موتور و سیستم‌های انتقال قدرت می‌تواند بسیار کاربردی باشد.

اندازه‌گیری هم‌زمان گشتاور و زاویه

در تست پیچ‌ها و اتصالات مکانیکی، تنها مقدار گشتاور همیشه کافی نیست.

بررسی زاویه چرخش همراه با گشتاور می‌تواند اطلاعات بیشتری از نحوه بسته شدن اتصال ارائه دهد.

برخی سنسورهای Kistler علاوه بر گشتاور امکان اندازه‌گیری زاویه دوران را نیز دارند.

سنسور گشتاور Strain Gauge

یکی از رایج‌ترین فناوری‌ها در خرید سنسور گشتاور استفاده از Strain Gauge است.

در این فناوری کرنش‌سنج‌ها روی بخش اندازه‌گیری نصب می‌شوند و تغییر شکل بسیار کوچک ناشی از گشتاور را تشخیص می‌دهند.

مزیت مهم این فناوری امکان اندازه‌گیری دقیق گشتاورهای استاتیک و دینامیک در محدوده‌های مختلف است.

HBK، FUTEK، Kistler و Interface از جمله تولیدکنندگانی هستند که محصولات متعددی با فناوری Strain Gauge عرضه می‌کنند.

سنسور گشتاور پیزوالکتریک

یکی دیگر از فناوری‌های اندازه‌گیری گشتاور استفاده از حسگرهای Piezoelectric است.

مواد پیزوالکتریک هنگام قرار گرفتن تحت بار مکانیکی، سیگنال الکتریکی تولید می‌کنند. این فناوری به‌خصوص برای اندازه‌گیری نیروها و گشتاورهای دینامیکی و تغییرات سریع مناسب است.

Kistler سنسورهای Reaction Torque پیزوالکتریک را برای کاربردهایی که به محدوده اندازه‌گیری بالا، مقاومت در برابر اضافه‌بار و رزولوشن مناسب نیاز دارند ارائه می‌کند.

محدوده اندازه‌گیری سنسور گشتاور

یکی از مهم‌ترین مشخصات در خرید سنسور گشتاور Measuring Range است.

سنسورها می‌توانند برای گشتاورهای بسیار کوچک تا گشتاورهای بسیار بزرگ طراحی شوند.

انتخاب محدوده بسیار بزرگ‌تر از مقدار واقعی همیشه مناسب نیست؛ زیرا ممکن است دقت اندازه‌گیری در محدوده پایین کاهش یابد.

بنابراین ابتدا باید حداقل، مقدار معمول و حداکثر گشتاور سیستم مشخص شود و سپس سنسوری با Range مناسب انتخاب شود.

دقت سنسور گشتاور

Accuracy یکی از مشخصات کلیدی سنسور گشتاور است.

در سیستم‌های تست تحقیقاتی و کالیبراسیون معمولاً دقت بسیار بالا اهمیت دارد، در حالی که برای برخی کاربردهای کنترلی صنعتی ممکن است نیاز متفاوتی وجود داشته باشد.

برای نمونه برخی Reaction Torque Sensorهای Kistler دقت مشخص‌شده در حد کسری از درصد Full Scale دارند، اما مقدار دقیق کاملاً به مدل بستگی دارد.

در خرید سنسور گشتاور باید دیتاشیت همان مدل بررسی شود و نباید دقت یک محصول را به تمام سنسورها تعمیم داد.

ظرفیت اضافه‌بار

Overload Capacity نشان می‌دهد سنسور تا چه مقدار بار بالاتر از محدوده نامی را می‌تواند بدون آسیب جدی تحمل کند.

در سیستم‌هایی که امکان ایجاد شوک یا افزایش ناگهانی گشتاور وجود دارد، این مشخصه بسیار مهم است.

با این حال سنسور نباید به‌طور عادی در محدوده اضافه‌بار کار کند و Range مناسب باید از ابتدا انتخاب شود.

سرعت دوران

در سنسورهای Rotary، حداکثر سرعت دوران یکی از مشخصات بسیار مهم است.

هر مدل برای حداکثر RPM مشخصی طراحی شده و استفاده در سرعت بالاتر از مقدار مجاز می‌تواند باعث ایجاد مشکل مکانیکی یا اندازه‌گیری شود.

HBK در سنسورهای دوار خود مدل‌هایی را برای کاربردهای سرعت بالای سیستم‌های محرکه ارائه می‌کند.

بنابراین در خرید سنسور گشتاور دوار، سرعت محور باید حتماً با Maximum Speed سنسور مقایسه شود.

انتقال سیگنال در سنسور گشتاور دوار

یکی از چالش‌های سنسور گشتاور Rotary انتقال سیگنال از شفت در حال دوران به قسمت ثابت دستگاه است.

در برخی مدل‌ها Slip Ring استفاده می‌شود. در مدل‌های جدیدتر روش‌های انتقال بدون تماس و Telemetry نیز وجود دارند.

Interface سنسورهای Rotary مختلفی با روش‌های انتقال سیگنال متفاوت تولید می‌کند و HBK نیز فناوری‌های Telemetry را برای سنسورهای دوار به کار می‌گیرد.

خروجی سنسور گشتاور

Torque Sensorها بسته به مدل دارای خروجی‌های متفاوت هستند.

برخی سنسورهای Strain Gauge خروجی بسیار کوچک mV/V تولید می‌کنند و برای استفاده از آنها به Amplifier یا Signal Conditioner نیاز است.

مدل‌های دیگر دارای تقویت‌کننده داخلی هستند و خروجی استاندارد ولتاژی، فرکانسی یا دیجیتال ارائه می‌کنند.

در خرید سنسور گشتاور باید نوع خروجی با سیستم Data Acquisition، PLC یا کنترلر مورد استفاده سازگار باشد.

نصب سنسور گشتاور

نصب صحیح تأثیر زیادی بر دقت اندازه‌گیری دارد.

در سنسورهای Rotary باید هم‌راستایی محور، نوع کوپلینگ و نیروهای جانبی مورد توجه قرار گیرند.

اعمال بارهای جانبی، نیروی محوری یا خمشی نامناسب می‌تواند روی سنسور تأثیر بگذارد و حتی باعث آسیب مکانیکی شود.

در نتیجه دستورالعمل نصب شرکت سازنده باید برای هر مدل رعایت شود.

کالیبراسیون سنسور گشتاور

برای اندازه‌گیری دقیق، Torque Sensor باید دارای کالیبراسیون معتبر باشد.

کالیبراسیون ارتباط میان بار گشتاور واقعی و خروجی سنسور را مشخص می‌کند.

HBK توضیح می‌دهد که در روش اندازه‌گیری مستقیم، Torque Transducer می‌تواند از کارخانه کالیبره شده و در سیستم نصب شود و در ادامه نیز امکان بازکالیبراسیون آن وجود دارد.

در کاربردهای آزمایشگاهی و کنترل کیفیت، بررسی دوره‌ای کالیبراسیون اهمیت بیشتری دارد.

مزایای استفاده از سنسور گشتاور

استفاده از سنسور گشتاور امکان اندازه‌گیری مستقیم عملکرد مکانیکی تجهیزات دوار را فراهم می‌کند.

کنترل دقیق گشتاور موتور، بررسی عملکرد گیربکس، تست قطعات، کنترل کیفیت مونتاژ و شناسایی تغییرات غیرعادی در بار از مهم‌ترین مزایای آن هستند.

در سیستم‌های تحقیق و توسعه نیز داده‌های گشتاور می‌توانند برای بررسی راندمان و عملکرد دستگاه در شرایط مختلف مورد استفاده قرار گیرند.

نکات مهم هنگام خرید سنسور گشتاور

در خرید سنسور گشتاور ابتدا باید مشخص شود اندازه‌گیری به‌صورت Reaction یا Rotary انجام خواهد شد.

سپس حداقل و حداکثر گشتاور مورد انتظار باید تعیین شود.

در سنسورهای Rotary سرعت دوران اهمیت زیادی دارد.

دقت، رزولوشن، ظرفیت اضافه‌بار، پهنای باند، نوع خروجی و روش انتقال سیگنال نیز باید بررسی شوند.

شرایط مکانیکی نصب، قطر شفت، نوع فلنج یا کوپلینگ و فضای موجود نیز در انتخاب سنسور مؤثر هستند.

اگر اندازه‌گیری سرعت یا زاویه نیز مورد نیاز است، می‌توان مدل‌هایی دارای Encoder داخلی انتخاب کرد.

در محیط‌های صنعتی، درجه حفاظت، دما، رطوبت، لرزش و شرایط محیطی نیز باید پیش از خرید سنسور گشتاور بررسی شوند.

برندهای معروف سنسور گشتاور

HBK یکی از تولیدکنندگان شناخته‌شده تجهیزات اندازه‌گیری نیرو و گشتاور است و مجموعه گسترده‌ای از Torque Transducerهای دوار با فناوری Strain Gauge ارائه می‌کند. محصولات این شرکت در سیستم‌های تست، تحقیق و توسعه و خطوط End-of-Line استفاده می‌شوند.

FUTEK نیز انواع Reaction Torque Sensor و Rotary Torque Sensor را برای اندازه‌گیری گشتاور در موتور، شفت و سیستم‌های تست تولید می‌کند.

Kistler از برندهای مطرح تجهیزات اندازه‌گیری صنعتی است و انواع Shaft Torque Sensor، Reaction Torque Sensor و مدل‌های ترکیبی Torque/Angle را عرضه می‌کند.

Interface نیز مجموعه گسترده‌ای از Rotary و Reaction Torque Transducerها را برای کاربردهای مختلف صنعتی و آزمایشگاهی تولید می‌کند.

در خرید سنسور گشتاور علاوه بر برند باید محدوده اندازه‌گیری، دقت، سرعت دوران، نوع خروجی، ساختار مکانیکی و شرایط نصب هر مدل به‌صورت جداگانه بررسی شوند.

جمع‌بندی

کاربرد سنسور گشتاور شامل اندازه‌گیری و کنترل نیروی چرخشی در موتور، گیربکس، شفت، سیستم انتقال قدرت، تجهیزات مونتاژ و دستگاه‌های تست است. این سنسورها نقش مهمی در تحقیق و توسعه، کنترل کیفیت و پایش عملکرد ماشین‌آلات دارند.

اگر بخواهیم به‌صورت خلاصه توضیح دهیم سنسور گشتاور چیست؟ می‌توان گفت تجهیزی است که مقدار گشتاور مکانیکی را تشخیص داده و آن را به سیگنال الکتریکی قابل اندازه‌گیری تبدیل می‌کند. در بسیاری از مدل‌های صنعتی این اندازه‌گیری با استفاده از Strain Gauge انجام می‌شود.

در خرید سنسور گشتاور باید نوع Reaction یا Rotary، محدوده گشتاور، دقت، سرعت دوران، ظرفیت اضافه‌بار، نوع خروجی و شرایط نصب بررسی شوند. انتخاب صحیح سنسور باعث می‌شود عملکرد موتور، شفت و سیستم انتقال قدرت با دقت بیشتری اندازه‌گیری و کنترل شود.
