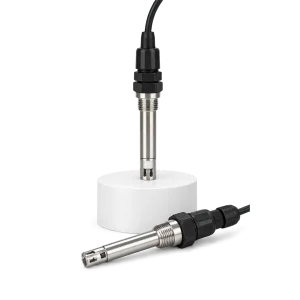

سنسور کنداکتیویتی

اشنایی با سنسور کنداکتیویتی برای شناخت یکی از تجهیزات مهم اندازه‌گیری و آنالیز مایعات در صنایع مختلف اهمیت زیادی دارد. سنسور کنداکتیویتی یا Conductivity Sensor برای اندازه‌گیری میزان هدایت الکتریکی یک محلول استفاده می‌شود. هدایت الکتریکی نشان می‌دهد یک محلول تا چه اندازه قابلیت عبور جریان الکتریکی را دارد و در محلول‌های آبی، حضور و مقدار یون‌های محلول نقش مهمی در این ویژگی دارد. به همین دلیل از اندازه‌گیری Conductivity می‌توان برای پایش کیفیت یا خلوص آب و کنترل بسیاری از فرآیندهای صنعتی استفاده کرد.

فروش انواع سنسور کنداکتیویتی برای کاربردهایی مانند تصفیه آب و فاضلاب، صنایع شیمیایی، صنایع غذایی و نوشیدنی، داروسازی، بیوتکنولوژی، تولید آب خالص و سیستم‌های کنترل فرآیند انجام می‌شود. سنسورهای کنداکتیویتی با فناوری‌های مختلفی مانند دو الکترودی، چهار الکترودی و القایی یا Toroidal تولید می‌شوند و انتخاب هر مدل باید بر اساس محدوده هدایت، نوع سیال، دما، شرایط فرآیند و دقت مورد نیاز انجام شود.

سنسور کنداکتیویتی چیست؟

در ادامه اشنایی با سنسور کنداکتیویتی باید ابتدا مفهوم Conductivity را بررسی کرد. Conductivity یا هدایت الکتریکی، توانایی یک محلول برای هدایت جریان الکتریکی است. در محلول‌های آبی، یون‌های مثبت و منفی موجود در آب مسئول انتقال جریان هستند؛ بنابراین تغییر مقدار و نوع مواد یونی محلول می‌تواند مقدار هدایت الکتریکی را تغییر دهد.

سنسور کنداکتیویتی این ویژگی را اندازه‌گیری کرده و داده لازم را برای ترانسمیتر یا سیستم کنترل فراهم می‌کند. مقدار هدایت معمولاً با واحدهایی مانند میکروزیمنس بر سانتی‌متر (µS/cm) یا میلی‌زیمنس بر سانتی‌متر (mS/cm) بیان می‌شود. محدوده مناسب اندازه‌گیری به نوع فرآیند بستگی دارد؛ برای مثال آب بسیار خالص هدایت بسیار پایینی دارد، در حالی که محلول‌های دارای مقدار بالاتر یون می‌توانند هدایت بسیار بیشتری داشته باشند.

سنسور کنداکتیویتی چگونه کار می‌کند؟

نحوه عملکرد سنسور به فناوری ساخت آن بستگی دارد. در سنسورهای تماسی یا Contacting Conductivity Sensor، الکترودهای سنسور داخل محلول قرار می‌گیرند. یک جریان الکتریکی متناوب به الکترودها اعمال می‌شود و ولتاژ حاصل اندازه‌گیری می‌شود. محلول میان الکترودها به‌عنوان مسیر رسانای جریان عمل می‌کند و سیستم از این اطلاعات برای تعیین هدایت الکتریکی استفاده می‌کند.

استفاده از جریان متناوب به جای جریان مستقیم در سیستم‌های متداول به کاهش برخی اثرات نامطلوب روی الکترودها کمک می‌کند. مقدار اندازه‌گیری نیز با ویژگی هندسی سلول سنجش یا Cell Constant ارتباط دارد و به همین دلیل سنسورها با ثابت سلولی متفاوت برای محدوده‌های مختلف Conductivity تولید می‌شوند.

انواع سنسور کنداکتیویتی

در فروش انواع سنسور کنداکتیویتی معمولاً سه فناوری اصلی بیشتر مورد توجه قرار می‌گیرند: سنسور دو الکترودی، سنسور چهار الکترودی و سنسور القایی.

انتخاب میان این مدل‌ها به محدوده اندازه‌گیری، میزان آلودگی سیال، شرایط شیمیایی فرآیند و نوع کاربرد بستگی دارد.

سنسور کنداکتیویتی دو الکترودی

در مدل دو الکترودی، دو الکترود با محلول در تماس هستند و جریان الکتریکی میان آنها عبور می‌کند. این ساختار یکی از روش‌های متداول اندازه‌گیری Conductivity محسوب می‌شود.

Yokogawa برای سنسورهای تماسی خود از سیستم‌های دو الکترودی و چهار الکترودی استفاده می‌کند و مدل‌های دو الکترودی را با Cell Constantهای متفاوت برای محدوده‌های مختلف اندازه‌گیری عرضه می‌کند.

مدل‌های دو الکترودی به‌خصوص برای برخی اندازه‌گیری‌های آب خالص و محلول‌های دارای هدایت پایین گزینه متداولی هستند، البته انتخاب نهایی باید بر اساس محدوده اعلام‌شده در دیتاشیت سنسور انجام شود.

سنسور کنداکتیویتی چهار الکترودی

یکی دیگر از مدل‌های مهم در فروش انواع سنسور کنداکتیویتی سنسور چهار الکترودی است.

در این ساختار دو الکترود برای اعمال جریان و دو الکترود دیگر برای اندازه‌گیری اختلاف پتانسیل استفاده می‌شوند. این طراحی می‌تواند اثر Polarization یا قطبش الکترودها را در محدوده‌های بالاتر هدایت کاهش دهد و امکان اندازه‌گیری در Range گسترده‌تری را فراهم کند. Endress+Hauser توضیح می‌دهد که در ساختار چهار الکترودی، دو الکترود اندازه‌گیری جریان عبوری ندارند و در نتیجه تحت تأثیر مستقیم Polarization قرار نمی‌گیرند.

سنسور چهار الکترودی برای فرآیندهایی که محدوده Conductivity آنها تغییر زیادی دارد می‌تواند گزینه مناسبی باشد.

سنسور کنداکتیویتی القایی

سنسور القایی با نام‌های Inductive، Toroidal یا Electrodeless Conductivity Sensor نیز شناخته می‌شود.

در این فناوری بخش‌های سنجش الکتریکی به‌صورت مستقیم با محلول تماس الکتریکی ندارند. دو سیم‌پیچ درون یک بدنه مقاوم قرار می‌گیرند و از القای الکترومغناطیسی برای اندازه‌گیری Conductivity استفاده می‌شود. Yokogawa توضیح می‌دهد که در سنسورهای Inductive، سیم‌پیچ‌های سنجش داخل موادی مانند PEEK یا Teflon قرار می‌گیرند و با فرآیند تماس الکتریکی مستقیم ندارند.

این ویژگی باعث شده است سنسورهای القایی برای برخی محیط‌های خورنده، آلوده و دارای Conductivity بالا کاربرد زیادی داشته باشند.

عملکرد سنسور القایی

در مدل‌های Toroidal یک سیم‌پیچ میدان مغناطیسی متناوب تولید می‌کند. این میدان باعث ایجاد جریان در محلول می‌شود و سیم‌پیچ دوم اثر جریان ایجادشده را دریافت می‌کند.

شدت سیگنال دریافت‌شده با میزان هدایت محلول ارتباط دارد و مدار اندازه‌گیری از آن برای تعیین Conductivity استفاده می‌کند. Endress+Hauser این اصل را در سنسورهای Indumax خود بر پایه ایجاد میدان مغناطیسی متناوب و القای جریان در محلول توضیح می‌دهد.

در فروش انواع سنسور کنداکتیویتی این مدل‌ها معمولاً زمانی مورد توجه قرار می‌گیرند که فرآیند دارای هدایت متوسط تا زیاد یا شرایط شیمیایی سخت باشد.

Cell Constant چیست؟

Cell Constant یا ثابت سلولی یکی از پارامترهای مهم در سنسورهای تماسی Conductivity است.

این مقدار به هندسه الکترودها و فاصله میان آنها مربوط است و تعیین می‌کند سنسور برای چه محدوده‌ای از هدایت مناسب‌تر باشد.

برای مثال Yokogawa سنسور SC8SG را با Cell Constantهای متفاوت ارائه می‌کند و بر اساس ثابت سلولی، محدوده اندازه‌گیری آن نیز متفاوت است.

بنابراین هنگام فروش انواع سنسور کنداکتیویتی تنها بررسی حداکثر Range دستگاه کافی نیست و ثابت سلولی سنسور نیز باید با فرآیند هماهنگ باشد.

تأثیر دما بر Conductivity

دما یکی از مهم‌ترین عوامل مؤثر بر اندازه‌گیری هدایت الکتریکی محلول است.

با تغییر دما، حرکت یون‌ها و در نتیجه Conductivity نیز تغییر می‌کند. به همین دلیل بسیاری از سیستم‌های اندازه‌گیری Conductivity دارای سنسور دما و قابلیت Temperature Compensation هستند.

استفاده از جبران‌سازی دما کمک می‌کند مقادیر اندازه‌گیری‌شده در دماهای مختلف به شرایط مرجع مشخصی تبدیل شوند و مقایسه آنها ساده‌تر شود.

در فروش انواع سنسور کنداکتیویتی باید بررسی شود که سنسور دارای المان اندازه‌گیری دما است یا سیستم اندازه‌گیری برای Compensation به سنسور جداگانه نیاز دارد.

کاربرد سنسور کنداکتیویتی در تصفیه آب

یکی از مهم‌ترین کاربردهای این تجهیزات مربوط به آب و تصفیه آب است.

هدایت الکتریکی آب می‌تواند اطلاعات مفیدی درباره مقدار کلی مواد یونی محلول ارائه کند. به همین دلیل Conductivity در سیستم‌های تولید آب خالص، آب صنعتی و تصفیه آب به‌صورت گسترده پایش می‌شود.

Yokogawa سنسور Conductivity را برای تعیین خلوص یا ناخالصی محلول‌های آبی معرفی می‌کند و METTLER TOLEDO نیز تجهیزات Conductivity را برای کاربردهایی مانند Pure Water و Wastewater ارائه می‌کند.

کاربرد در آب فوق خالص

در صنایع دارویی، نیمه‌هادی و برخی فرآیندهای حساس، کیفیت آب اهمیت بسیار زیادی دارد.

آب بسیار خالص دارای مقدار کمی یون است و در نتیجه Conductivity آن بسیار پایین است. اندازه‌گیری دقیق این مقدار می‌تواند برای کنترل سیستم تولید و توزیع آب خالص استفاده شود.

برای این کاربردها معمولاً سنسورهای مخصوص Conductivity پایین با Cell Constant مناسب مورد نیاز هستند. Yokogawa برای سنسورهای تماسی خود محدوده‌های بسیار پایین از µS/cm را نیز ارائه می‌کند.

کاربرد در صنایع شیمیایی

در صنایع شیمیایی، فروش انواع سنسور کنداکتیویتی برای کنترل غلظت محلول‌ها، تشخیص تغییر محصول و پایش مراحل فرآیند اهمیت دارد.

با تغییر غلظت مواد یونی در بسیاری از محلول‌ها، هدایت الکتریکی نیز تغییر می‌کند. اگر رابطه میان Concentration و Conductivity برای یک محلول مشخص شناخته شده باشد، می‌توان از اندازه‌گیری Conductivity برای کنترل فرآیند استفاده کرد.

Endress+Hauser از کاربرد سیستم‌های القایی Conductivity برای کنترل غلظت اسید و قلیا در برخی فرآیندها نام می‌برد.

البته Conductivity به‌تنهایی نام یا ترکیب دقیق مواد موجود در محلول را مشخص نمی‌کند و تفسیر مقدار آن باید با شناخت فرآیند انجام شود.

کاربرد در صنایع غذایی و نوشیدنی

سنسورهای Conductivity در صنایع غذایی و نوشیدنی نیز کاربرد گسترده‌ای دارند.

یکی از کاربردهای مهم، تشخیص تغییر فاز میان محصول، آب و محلول‌های شست‌وشو در خطوط لوله است. با تغییر نوع مایع داخل لوله، Conductivity نیز می‌تواند تغییر کند و سیستم کنترل این تغییر را برای جداسازی مراحل مختلف فرآیند استفاده کند.

Endress+Hauser سنسورهای Indumax را برای کاربردهای بهداشتی صنایع غذایی و نوشیدنی و برای تشخیص فاز میان Product/Water و Product/Product معرفی می‌کند.

کاربرد در سیستم‌های CIP

CIP یا Cleaning in Place روشی برای شست‌وشوی تجهیزات فرآیندی بدون باز کردن کامل سیستم است.

در این سیستم‌ها محلول‌های شست‌وشو، آب و محصول در مراحل مختلف داخل لوله‌ها جریان پیدا می‌کنند. از آنجایی که این مایعات می‌توانند Conductivity متفاوتی داشته باشند، سنسور کنداکتیویتی می‌تواند برای تشخیص مرحله فرآیند و کنترل بهتر شست‌وشو استفاده شود.

سنسورهای القایی به دلیل ساختار مقاوم و عدم تماس الکتریکی مستقیم الکترودها با فرآیند برای بسیاری از کاربردهای CIP مناسب هستند.

کاربرد در صنایع دارویی و بیوتکنولوژی

در صنایع دارویی و Biopharma کنترل پارامترهای مایع و کیفیت آب اهمیت زیادی دارد.

سنسورهای Conductivity می‌توانند برای پایش آب فرآیندی، مراحل تصفیه، جداسازی و فرآیندهای Bioprocess مورد استفاده قرار گیرند.

Hamilton سنسورهای Conductivity را برای کاربردهای Biopharma، صنایع شیمیایی و تصفیه آب عرضه می‌کند و محصولات Single-Use نیز برای برخی فرآیندهای زیستی در دسترس هستند.

تفاوت سنسور کنداکتیویتی و TDS

Conductivity و TDS با یکدیگر مرتبط هستند، اما یک مفهوم یکسان نیستند.

سنسور Conductivity مستقیماً قابلیت هدایت الکتریکی محلول را اندازه‌گیری می‌کند. TDS یا Total Dissolved Solids بیانگر مقدار کل مواد جامد محلول است.

در برخی دستگاه‌ها TDS بر اساس مقدار Conductivity و یک ضریب تبدیل تخمین زده می‌شود، اما این ضریب به ترکیب یونی محلول بستگی دارد. بنابراین مقدار TDS محاسبه‌شده از Conductivity همیشه یک اندازه‌گیری مستقیم از تک‌تک مواد محلول نیست.

تفاوت سنسور کنداکتیویتی و pH

سنسور pH و سنسور Conductivity هر دو برای آنالیز مایعات استفاده می‌شوند، اما پارامترهای متفاوتی را اندازه‌گیری می‌کنند.

pH میزان اسیدی یا قلیایی بودن یک محلول را نشان می‌دهد، در حالی که Conductivity توانایی محلول برای هدایت جریان الکتریکی را اندازه‌گیری می‌کند.

یک محلول می‌تواند pH مشخصی داشته باشد اما مقدار Conductivity آن بسته به نوع و غلظت یون‌ها متفاوت باشد. بنابراین این دو سنسور جایگزین یکدیگر نیستند و در بسیاری از فرآیندها ممکن است هر دو پارامتر به‌طور جداگانه اندازه‌گیری شوند.

آلودگی الکترودها

یکی از موضوعات مهم هنگام استفاده از سنسورهای تماسی، تشکیل رسوب یا آلودگی روی الکترودها است.

رسوب می‌تواند سطح مؤثر الکترودها را تغییر داده و بر اندازه‌گیری Conductivity اثر بگذارد. Yokogawa آلودگی، رسوب و Polarization را از عواملی معرفی می‌کند که می‌توانند دقت سنسورهای تماسی Conductivity را تحت تأثیر قرار دهند.

به همین دلیل شرایط سیال باید در فروش انواع سنسور کنداکتیویتی مورد توجه قرار گیرد. برای محیط‌هایی با آلودگی شدید، در برخی کاربردها فناوری القایی انتخاب مناسب‌تری خواهد بود.

Polarization چیست؟

در سنسورهای تماسی، به‌خصوص در Conductivityهای بالا، ممکن است پدیده Polarization در نزدیکی الکترودها ایجاد شود.

این پدیده می‌تواند روی جریان اندازه‌گیری‌شده و در نتیجه دقت دستگاه اثر بگذارد. طراحی چهار الکترودی یکی از روش‌هایی است که برای کاهش تأثیر Polarization استفاده می‌شود.

بنابراین محدوده Conductivity یکی از عوامل مهم در انتخاب میان سنسور دو الکترودی، چهار الکترودی و القایی است.

کالیبراسیون سنسور کنداکتیویتی

کالیبراسیون و بررسی دوره‌ای برای حفظ دقت سیستم اندازه‌گیری اهمیت دارد.

برای کنترل عملکرد سنسور می‌توان از محلول‌های استاندارد Conductivity با مقدار مشخص استفاده کرد. Hamilton نیز محلول‌های استاندارد کالیبراسیون Conductivity را برای بررسی و کالیبراسیون سنسورهای هدایت ارائه می‌کند.

دفعات کالیبراسیون به نوع سنسور، حساسیت فرآیند، شرایط محیط و الزامات کیفی مجموعه بستگی دارد.

خروجی سنسور کنداکتیویتی

سنسور Conductivity معمولاً بخشی از یک سیستم اندازه‌گیری است و به ترانسمیتر یا Analyzer متصل می‌شود.

ترانسمیتر سیگنال سنسور را پردازش کرده و مقدار Conductivity را نمایش می‌دهد یا آن را به سیستم کنترل انتقال می‌دهد. METTLER TOLEDO ترانسمیترهای آنالیتیکی را برای پایش Conductivity و سایر پارامترهای فرآیندی ارائه می‌کند.

بسته به سیستم انتخاب‌شده، اطلاعات می‌تواند از طریق خروجی‌های استاندارد ابزار دقیق یا رابط‌های ارتباطی دیجیتال به PLC یا DCS منتقل شود.

نکات مهم هنگام خرید سنسور کنداکتیویتی

در فروش انواع سنسور کنداکتیویتی ابتدا باید محدوده Conductivity فرآیند مشخص شود.

نوع سیال اهمیت زیادی دارد. آب خالص، آب صنعتی، محلول اسیدی، محلول قلیایی یا پساب می‌توانند به سنسورهای متفاوتی نیاز داشته باشند.

دمای فرآیند نیز باید بررسی شود، زیرا Conductivity به دما وابسته است.

فشار کاری، جنس بدنه و الکترودها، مقاومت شیمیایی، نوع اتصال فرآیندی و شرایط نصب از دیگر مشخصات مهم هستند.

در محیط‌هایی با Conductivity پایین ممکن است سنسور تماسی با Cell Constant کوچک مناسب باشد، در حالی که در Conductivity بالا یا محیط‌های دارای آلودگی و مواد خورنده، سنسور چهار الکترودی یا القایی می‌تواند انتخاب بهتری باشد. محدوده واقعی هر محصول باید از دیتاشیت همان مدل بررسی شود.

برندهای معروف سنسور کنداکتیویتی

Endress+Hauser یکی از تولیدکنندگان شناخته‌شده تجهیزات آنالیز مایعات است و سنسورهای Conductivity تماسی، چهار الکترودی و Inductive را برای صنایع مختلف عرضه می‌کند. خانواده‌هایی مانند Memosens و Indumax در محصولات این شرکت دیده می‌شوند.

Yokogawa نیز انواع سنسورهای Conductivity تماسی و Inductive را برای کاربردهای صنعتی تولید می‌کند و مدل‌های دو الکترودی، چهار الکترودی و Toroidal در مجموعه محصولات آن وجود دارند.

METTLER TOLEDO از دیگر برندهای مطرح در حوزه Process Analytics است و سیستم‌های Conductivity و Resistivity را برای Pure Water، صنایع دارویی، شیمیایی، فاضلاب و Microelectronics ارائه می‌کند.

Hamilton نیز در زمینه سنسورهای Conductivity برای صنایع Biopharma، شیمیایی و تصفیه آب فعالیت دارد و مدل‌های چندالکترودی و Single-Use را عرضه می‌کند.

در فروش انواع سنسور کنداکتیویتی بهتر است انتخاب برند همراه با بررسی فناوری سنجش، محدوده Conductivity، Cell Constant، دما، فشار، جنس سنسور و سازگاری با ترانسمیتر انجام شود.

جمع‌بندی

اشنایی با سنسور کنداکتیویتی نشان می‌دهد که این تجهیز برای اندازه‌گیری توانایی یک محلول در هدایت جریان الکتریکی استفاده می‌شود و یکی از مهم‌ترین تجهیزات آنالیز آب و مایعات فرآیندی محسوب می‌شود. مقدار Conductivity می‌تواند اطلاعات ارزشمندی درباره تغییر غلظت یون‌ها، کیفیت آب و تغییر شرایط فرآیند در اختیار سیستم کنترل قرار دهد.

فروش انواع سنسور کنداکتیویتی شامل مدل‌های دو الکترودی، چهار الکترودی و القایی یا Toroidal می‌شود. مدل مناسب باید بر اساس محدوده هدایت، نوع سیال، دما، میزان آلودگی، مقاومت شیمیایی، دقت مورد نیاز و شرایط نصب انتخاب شود.

این سنسورها در تصفیه آب، تولید آب خالص، صنایع شیمیایی، غذایی، دارویی، بیوتکنولوژی و سیستم‌های CIP کاربرد گسترده‌ای دارند و انتخاب صحیح آنها می‌تواند به پایش دقیق‌تر کیفیت سیال و کنترل بهتر فرآیند کمک کند.
