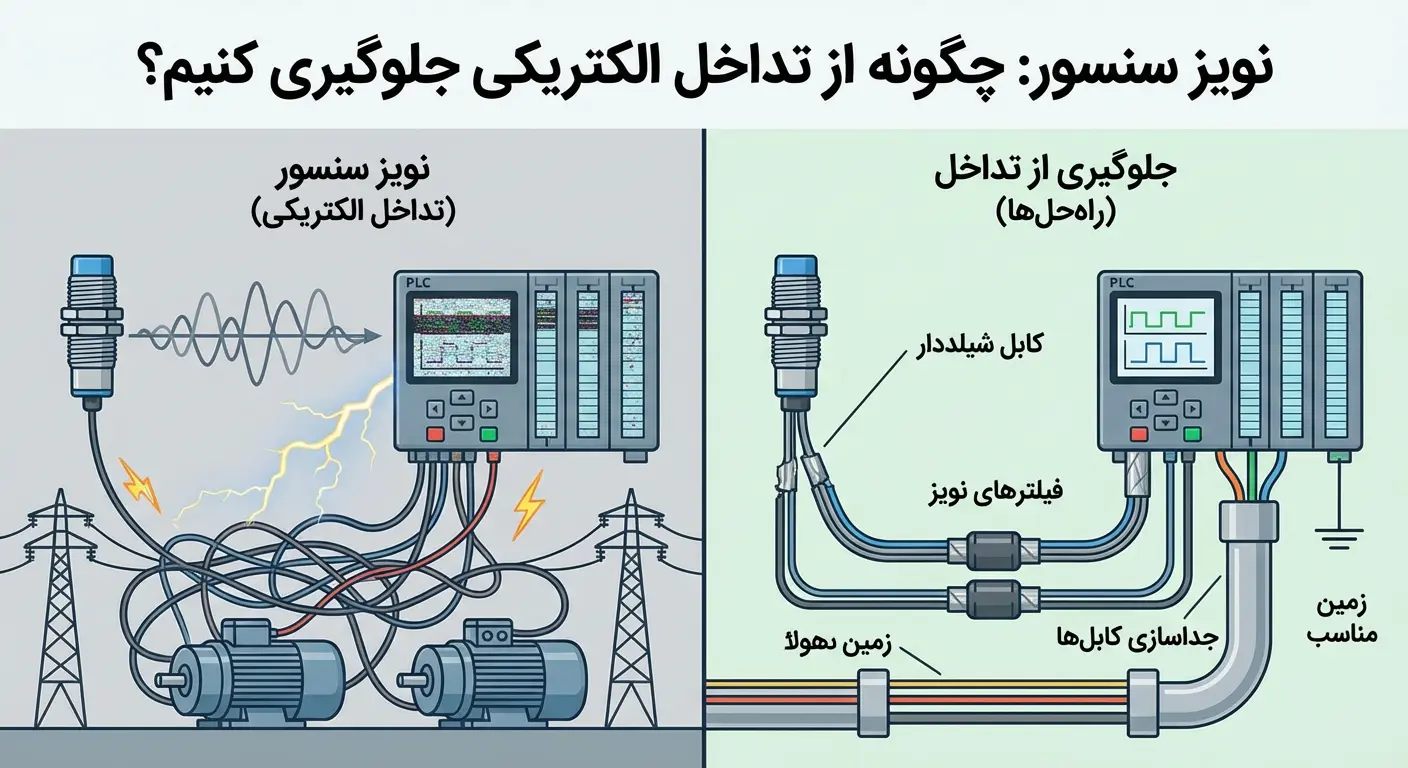

نویز سنسور: چگونه از تداخل الکتریکی جلوگیری کنیم؟

نویز سنسور یکی از چالش‌های اساسی در طراحی، پیاده‌سازی و نگهداری سیستم‌های الکترونیکی و ابزار دقیق است که می‌تواند دقت اندازه‌گیری‌ها را به شدت تحت تأثیر قرار داده و عملکرد کلی سیستم را مختل سازد. در دنیای امروز که وابستگی ما به سنسورها در حوزه‌های مختلف از پزشکی و خودروسازی گرفته تا اینترنت اشیا و اتوماسیون صنعتی روزافزون است، فهم دقیق و کنترل مؤثر نویز در سنسورها از اهمیت حیاتی برخوردار است. تداخل الکتریکی، چه از منابع داخلی خود سنسور و مدارات متصل به آن نشأت گیرد و چه از محیط بیرونی تحمیل شود، می‌تواند سیگنال‌های مفید را پوشانده و منجر به خوانش‌های نادرست، تصمیم‌گیری‌های غلط و حتی خرابی سیستم شود. این مقاله به بررسی جامع پدیده نویز در سنسورها، انواع آن، منابع تولید و مهم‌تر از همه، راهکارهای علمی و عملی برای جلوگیری از تداخل الکتریکی و کاهش نویز سنسور خواهد پرداخت. هدف این است که با ارائه اطلاعات دقیق و کاربردی، به مهندسان، طراحان و متخصصان کمک کنیم تا سیستم‌هایی با کارایی بالاتر و قابلیت اطمینان بیشتر طراحی و اجرا کنند.

چیستی نویز در سنسورها و تأثیرات مخرب آن

نویز به هرگونه سیگنال ناخواسته اطلاق می‌شود که به سیگنال اصلی و مفید یک سنسور اضافه شده و اطلاعات آن را مخدوش می‌کند. این سیگنال‌های مزاحم می‌توانند منشأهای مختلفی داشته باشند و خود را به اشکال گوناگونی نشان دهند. تأثیر اصلی نویز سنسور، کاهش نسبت سیگنال به نویز (SNR) است که به معنای ضعیف‌تر شدن سیگنال مفید در برابر نویز است. این امر مستقیماً بر دقت، رزولوشن و قابلیت اطمینان اندازه‌گیری‌ها تأثیر می‌گذارد. یک سنسور با نویز بالا ممکن است نتواند تغییرات کوچک در کمیت فیزیکی مورد نظر را تشخیص دهد یا حتی سیگنال‌های اشتباهی را به عنوان داده‌های واقعی گزارش کند.

انواع نویز سنسور:
نویز در سنسورها و سیستم‌های الکترونیکی می‌تواند به دسته‌های مختلفی تقسیم شود که هر کدام ویژگی‌ها و منابع خاص خود را دارند:

• نویز حرارتی (Thermal Noise یا Johnson-Nyquist Noise): این نویز ناشی از حرکت تصادفی و کاتوره‌ای الکترون‌ها در یک رسانا به دلیل دمای بالای صفر مطلق است. این نویز در تمام مقاومت‌ها و نیمه‌هادی‌ها وجود دارد و با دما و پهنای باند سیستم رابطه مستقیم دارد. نویز حرارتی معمولاً سفید (White Noise) است، به این معنی که توان آن در تمام فرکانس‌ها یکسان است.
• نویز شات (Shot Noise): نویز شات ناشی از ماهیت گسسته جریان الکتریکی است، یعنی جریان از حرکت تعداد محدودی از حامل‌های بار (الکترون‌ها یا حفره‌ها) تشکیل شده است. این نویز در قطعات نیمه‌هادی مانند دیودها و ترانزیستورها و نیز در سنسورهای فوتودیود هنگام عبور جریان ظاهر می‌شود.
• نویز فلیکر (Flicker Noise یا 1/f Noise): این نویز که به نویز صورتی نیز معروف است، قدرت آن با افزایش فرکانس کاهش می‌یابد (متناسب با 1/f). منشأ دقیق آن هنوز موضوع بحث است اما معمولاً به نقص‌ها و ناخالصی‌ها در مواد نیمه‌هادی و پدیده‌های سطحی نسبت داده می‌شود. این نویز در فرکانس‌های پایین‌تر غالب است و می‌تواند در اندازه‌گیری‌های DC یا فرکانس پایین مشکل‌ساز باشد.
• نویز انفجاری (Burst Noise یا Popcorn Noise): این نویز به صورت تغییرات ناگهانی و پله‌ای در ولتاژ یا جریان ظاهر می‌شود و شبیه به صدای ترکیدن پاپ‌کورن است. منشأ آن به نقص‌های کریستالی در مواد نیمه‌هادی و تغییرات تصادفی در هدایت جریان ناشی از این نقص‌ها بازمی‌گردد.
• تداخل الکترومغناطیسی (Electromagnetic Interference – EMI) و تداخل فرکانس رادیویی (Radio Frequency Interference – RFI): این‌ها نویزهای خارجی هستند که توسط میدان‌های الکترومغناطیسی تولید شده توسط دستگاه‌های الکترونیکی دیگر (مانند موتورها، رادیوها، تلفن‌های همراه، خطوط برق) به سیستم سنسور القا می‌شوند. این تداخل می‌تواند از طریق رسانش یا تابش منتقل شود و یکی از شایع‌ترین منابع نویز سنسور است.
• نویز حلقه‌های زمین (Ground Loops): هنگامی که دو یا چند نقطه در یک مدار به زمین متصل می‌شوند اما این نقاط دارای پتانسیل زمین کمی متفاوت هستند، جریانی بین آن‌ها برقرار می‌شود که می‌تواند به سیگنال‌های سنسور اضافه شود و به عنوان نویز ظاهر شود.
• نویز منابع تغذیه (Power Supply Noise): ریپل (ripple) و نوسانات ولتاژ در منبع تغذیه می‌توانند به سنسور و مدارات پردازش سیگنال آن منتقل شده و به عنوان نویز سنسور عمل کنند.

تأثیرات مخرب نویز سنسور تنها به کاهش دقت محدود نمی‌شود. این نویز می‌تواند باعث فعال شدن کاذب آلارم‌ها، خطاهای داده‌ای، کاهش طول عمر قطعات (به دلیل کارکرد در شرایط نامطلوب)، افزایش مصرف انرژی و در نهایت، به خطر افتادن ایمنی در سیستم‌های حیاتی شود. بنابراین، مدیریت و کاهش نویز سنسور یک جنبه حیاتی در طراحی هر سیستم مبتنی بر سنسور است.

راهکارهای جامع برای جلوگیری از تداخل الکتریکی و کاهش نویز سنسور

برای مقابله با چالش نویز سنسور، رویکردی چندوجهی و جامع مورد نیاز است که از مراحل اولیه طراحی آغاز شده و تا اجرای نهایی و نگهداری ادامه یابد. این راهکارها شامل تکنیک‌های سخت‌افزاری، نرم‌افزاری و طراحی سیستم می‌شوند.

1. طراحی صحیح زمین‌بندی (Grounding):
زمین‌بندی مناسب یکی از مؤثرترین روش‌ها برای کاهش نویز سنسور و جلوگیری از حلقه‌های زمین است.

• زمین‌بندی تک‌نقطه‌ای (Single-Point Grounding): در این روش، تمام نقاط زمین در یک سیستم فقط به یک نقطه مشترک زمین متصل می‌شوند تا از ایجاد حلقه‌های زمین و اختلاف پتانسیل جلوگیری شود. این روش برای سیستم‌هایی با فرکانس پایین مناسب است.
• زمین‌بندی چندنقطه‌ای (Multi-Point Grounding): در سیستم‌های فرکانس بالا، طول موج سیگنال‌ها کوتاه می‌شود و حتی یک سیم زمین کوتاه نیز می‌تواند به عنوان آنتن عمل کند. در این حالت، چندین نقطه زمین به یک صفحه زمین بزرگ (Ground Plane) متصل می‌شوند. این روش باعث کاهش امپدانس زمین در فرکانس‌های بالا می‌شود.
• زمین‌بندی ستاره‌ای (Star Grounding): این یک نوع خاص از زمین‌بندی تک‌نقطه‌ای است که در آن تمام شاخه‌های زمین به صورت شعاعی از یک نقطه مرکزی مشترک منشعب می‌شوند. این روش تضمین می‌کند که جریان‌های زمین از مسیرهای مختلف یکدیگر را قطع نکنند.
• جدا کردن زمین آنالوگ و دیجیتال (Analog and Digital Ground Separation): برای جلوگیری از انتقال نویز بالای مدارهای دیجیتال به مدارهای حساس آنالوگ (مانند سنسورها)، اغلب از دو زمین مجزا برای بخش‌های آنالوگ و دیجیتال استفاده می‌شود که فقط در یک نقطه (معمولاً نزدیک به منبع تغذیه) به هم متصل می‌شوند.
• استفاده از صفحات زمین (Ground Planes): در بردهای مدار چاپی (PCB)، استفاده از یک لایه کامل به عنوان صفحه زمین می‌تواند امپدانس زمین را کاهش داده و محافظت خوبی در برابر تداخل الکترومغناطیسی (EMI) ایجاد کند.

2. محافظت (Shielding):
محافظت فیزیکی از مدارات و کابل‌ها در برابر میدان‌های الکترومغناطیسی خارجی برای کاهش نویز سنسور حیاتی است.

• کابل‌های شیلددار (Shielded Cables): کابل‌های سیگنال حساس باید دارای شیلد فلزی (مانند بافت مسی یا فویل آلومینیومی) باشند که این شیلد به زمین متصل شود. این کار از تداخل الکترومغناطیسی و رادیویی (EMI/RFI) از منابع خارجی جلوگیری می‌کند. شیلد باید فقط در یک انتها (معمولاً انتهای منبع) به زمین متصل شود تا از ایجاد حلقه‌های زمین جلوگیری شود.
• قفس فارادی (Faraday Cage): محصور کردن کامل سنسور یا مدارات حساس در یک محفظه فلزی رسانا می‌تواند میدان‌های الکتریکی خارجی را مسدود کند. این قفس باید به زمین متصل شود.
• استفاده از زوج سیم‌های تابیده (Twisted Pair Cables): تابیدن دو سیم سیگنال با یکدیگر باعث می‌شود که هرگونه نویز الکترومغناطیسی القا شده به یک سیم، در سیم دیگر نیز القا شود و به دلیل جهت‌گیری مخالف، در نهایت حذف شود (Common Mode Rejection). این روش به ویژه برای سیگنال‌های تفاضلی مؤثر است.

3. فیلترینگ (Filtering):
فیلترها برای حذف فرکانس‌های ناخواسته نویز از سیگنال سنسور استفاده می‌شوند.

• فیلترهای آنالوگ (Analog Filters):
  • فیلتر پایین‌گذر (Low-Pass Filter): رایج‌ترین نوع فیلتر برای سنسورها، که فرکانس‌های بالا (معمولاً فرکانس‌های نویز) را حذف کرده و فرکانس‌های پایین (سیگنال مفید) را عبور می‌دهد. می‌توانند غیرفعال (Resistor-Capacitor – RC) یا فعال (با استفاده از تقویت‌کننده‌های عملیاتی) باشند.
  • فیلتر بالاگذر (High-Pass Filter): فرکانس‌های پایین (مانند رانش DC) را حذف می‌کند و فرکانس‌های بالا را عبور می‌دهد.
  • فیلتر میان‌گذر (Band-Pass Filter): تنها فرکانس‌های در یک محدوده مشخص را عبور می‌دهد.
  • فیلتر ناچ (Notch Filter): برای حذف یک فرکانس خاص و بسیار باریک نویز (مانند نویز 50/60 هرتز برق شهری) استفاده می‌شود.
• فیلترهای دیجیتال (Digital Filters): پس از تبدیل سیگنال آنالوگ به دیجیتال (ADC)، می‌توان از الگوریتم‌های نرم‌افزاری برای فیلتر کردن نویز استفاده کرد.
  • فیلتر میانگین‌گیر متحرک (Moving Average Filter): مقادیر گذشته سیگنال را میانگین می‌گیرد تا نوسانات تصادفی را کاهش دهد.
  • فیلتر کالمن (Kalman Filter): یک فیلتر پیشرفته که برای تخمین حالت سیستم از روی اندازه‌گیری‌های نویزدار استفاده می‌شود و به ویژه در سیستم‌های کنترلی و روباتیک بسیار مؤثر است.
  • اورسمپلینگ (Oversampling): نمونه‌برداری با نرخی بسیار بالاتر از نرخ نیازی نایکویست و سپس میانگین‌گیری از نمونه‌ها می‌تواند رزولوشن مؤثر ADC را افزایش داده و نویز کوانتیزاسیون را کاهش دهد.
• چوک‌های حالت مشترک (Common Mode Chokes): این قطعات سیم‌پیچی شده می‌توانند نویز حالت مشترک (Common Mode Noise) را در خطوط سیگنال یا قدرت حذف کنند، در حالی که سیگنال دیفرانسیل را بدون تغییر عبور می‌دهند.

4. تهویه سیگنال (Signal Conditioning):
مدارات تهویه سیگنال قبل از ADC برای بهبود کیفیت سیگنال و کاهش نویز سنسور طراحی می‌شوند.

• تقویت‌کننده‌های تفاضلی (Differential Amplifiers): این تقویت‌کننده‌ها اختلاف پتانسیل بین دو ورودی را تقویت می‌کنند و هرگونه نویز مشترک (Common Mode Noise) موجود در هر دو خط ورودی را حذف می‌کنند. این روش به ویژه در محیط‌های نویزدار بسیار مؤثر است.
• بافرها (Buffers): برای جداسازی سنسور از بار و جلوگیری از اثر بارگذاری (Loading Effect) که می‌تواند منجر به کاهش سیگنال و افزایش نویز سنسور شود، استفاده می‌شوند.
• همسان‌سازی امپدانس (Impedance Matching): تطبیق امپدانس خروجی سنسور با امپدانس ورودی تقویت‌کننده یا مدار بعدی می‌تواند انتقال توان سیگنال را حداکثر کرده و بازتاب‌ها و از دست رفتن سیگنال را کاهش دهد.

5. مدیریت کابل‌ها (Cable Management):
نحوه قرارگیری و آرایش کابل‌ها تأثیر زیادی بر میزان نویز سنسور دارد.

• کوتاه نگه داشتن طول کابل‌ها: هرچه طول کابل‌ها کوتاه‌تر باشد، کمتر در معرض القای نویز قرار می‌گیرند و ظرفیت پارازیتی نیز کاهش می‌یابد.
• جدا نگه داشتن کابل‌های سیگنال از کابل‌های قدرت: کابل‌های قدرت (AC/DC) معمولاً منابع قوی EMI هستند. باید کابل‌های سیگنال حساس را از آن‌ها دور نگه داشت و حتی در صورت امکان، آن‌ها را به صورت عمود بر هم عبور داد.
• استفاده از داکت‌ها یا سینی‌های کابل مجزا: برای جداسازی فیزیکی کابل‌های مختلف.

6. طراحی منبع تغذیه (Power Supply Design):
یک منبع تغذیه پایدار و با نویز کم برای عملکرد صحیح سنسورها ضروری است.

• رگولاتورهای ولتاژ (Voltage Regulators): استفاده از رگولاتورهای خطی (Linear Regulators) با ریپل پایین و ضریب رد نویز بالا (PSRR) می‌تواند نویز منبع تغذیه را به حداقل برساند.
• خازن‌های بای‌پس (Bypass Capacitors) و دکوپلینگ (Decoupling Capacitors): این خازن‌ها در نزدیکی پین‌های تغذیه قطعات (مانند سنسور و ADC) قرار داده می‌شوند تا نویز فرکانس بالا را به زمین هدایت کرده و نوسانات ولتاژ محلی را کاهش دهند.
• فیلترهای EMI در خطوط تغذیه: برای جلوگیری از ورود نویزهای از شبکه برق به مدارات حساس.

7. انتخاب و چیدمان قطعات (Component Selection and Layout):
انتخاب قطعات با کیفیت و چیدمان بهینه آن‌ها روی PCB در کاهش نویز سنسور بسیار مهم است.

• انتخاب سنسورهای کم‌نویز: برخی سنسورها ذاتاً نویز کمتری دارند. در صورت امکان، سنسورهایی با مشخصات نویز بهتر انتخاب کنید.
• قطعات دقیق و پایدار: استفاده از مقاومت‌ها با تلرانس کم، خازن‌های با ESR پایین و تقویت‌کننده‌های عملیاتی با مشخصات نویز کم می‌تواند به بهبود SNR کمک کند.
• چیدمان قطعات روی PCB:
  • کوتاه نگه داشتن مسیرهای سیگنال حساس: به ویژه در اطراف ورودی‌های سنسور و ADC.
  • جداسازی بخش‌های آنالوگ و دیجیتال: قرار دادن قطعات آنالوگ و دیجیتال در نواحی مجزا روی برد و جلوگیری از عبور مسیرهای پرسرعت دیجیتال از زیر بخش‌های آنالوگ.
  • دور نگه داشتن منابع نویز از سنسور: قطعاتی مانند سوئیچینگ رگولاتورها، کریستال‌ها و میکروکنترلرها که نویز زیادی تولید می‌کنند، باید از سنسور و مدارات حساس آنالوگ دور نگه داشته شوند.
  • طراحی بهینه صفحات زمین: اطمینان از پیوستگی صفحه زمین و جلوگیری از ایجاد شکاف‌ها یا سوراخ‌هایی که می‌توانند مسیر جریان زمین را مختل کنند.

8. تکنیک‌های نرم‌افزاری:
پس از جمع‌آوری داده‌ها، می‌توان با پردازش نرم‌افزاری نیز به کاهش نویز سنسور کمک کرد.

• میانگین‌گیری (Averaging): گرفتن چندین نمونه از یک سیگنال و محاسبه میانگین آن‌ها می‌تواند نویز تصادفی را به طور قابل توجهی کاهش دهد (با ریشه دوم تعداد نمونه‌ها).
• فیلترینگ دیجیتال: همانطور که پیشتر ذکر شد، فیلترهایی مانند میانگین‌گیر متحرک، فیلتر کالمن و غیره.
• آستانه‌گذاری (Thresholding): تنظیم آستانه‌های مناسب برای حذف سیگنال‌های زیر یک مقدار مشخص که احتمالاً نویز هستند.
• تکنیک‌های پیشرفته‌تر: مانند تحلیل تبدیل فوریه (FFT) برای شناسایی و حذف فرکانس‌های خاص نویز، یا شبکه‌های عصبی برای یادگیری و حذف الگوهای نویز.

9. ملاحظات محیطی:
برخی از منابع نویز سنسور به محیط اطراف مربوط می‌شوند.

• ایزولاسیون مکانیکی: لرزش‌های مکانیکی می‌توانند به سنسورهای خاص (مانند شتاب‌سنج‌ها) نویز القا کنند. استفاده از پایه‌های ضد لرزش یا ایزولاتورها می‌تواند مفید باشد.
• کنترل دما: نویز حرارتی با دما افزایش می‌یابد. در برخی کاربردهای حساس، کنترل دقیق دما می‌تواند به کاهش این نوع نویز کمک کند.
• دور نگه داشتن از منابع میدان مغناطیسی قوی: سنسورهایی که به میدان‌های مغناطیسی حساس هستند، باید از موتورها، ترانسفورماتورها و دیگر منابع میدان‌های مغناطیسی قوی دور نگه داشته شوند یا از محافظ‌های مغناطیسی (مانند مو-متال) استفاده شود.

با بکارگیری ترکیبی از این استراتژی‌ها، می‌توان به طور قابل توجهی نویز سنسور و تداخل الکتریکی را کاهش داد و عملکرد سیستم‌های مبتنی بر سنسور را بهبود بخشید. هر سیستم منحصر به فرد است و ممکن است نیاز به رویکردهای متفاوتی داشته باشد، اما اصول اساسی بیان شده در بالا، پایه و اساس هر طراحی موفق برای کاهش نویز هستند.

نتیجه‌گیری: رویکرد جامع برای مقابله با نویز سنسور

نویز سنسور، پدیده‌ای اجتناب‌ناپذیر در سیستم‌های الکترونیکی، توانایی دارد تا کارایی، دقت و قابلیت اطمینان هر سیستم مبتنی بر سنسور را به چالش بکشد. از نویزهای داخلی ناشی از فیزیک قطعات گرفته تا تداخلات الکترومغناطیسی محیطی، منابع نویز متنوع و پیچیده هستند. همانطور که در این مقاله بررسی شد، درک عمیق از ماهیت و منشأ این نویزها اولین گام برای مقابله مؤثر با آن‌هاست.

ما آموختیم که برای جلوگیری از تداخل الکتریکی و کاهش نویز سنسور، نمی‌توان به یک راهکار واحد اکتفا کرد. یک رویکرد جامع و لایه‌ای، که از مرحله طراحی آغاز می‌شود و به انتخاب دقیق قطعات، چیدمان بهینه برد مدار چاپی، زمین‌بندی صحیح، محافظت الکترومغناطیسی، فیلترینگ مناسب و پردازش هوشمند سیگنال در هر دو حوزه سخت‌افزاری و نرم‌افزاری امتداد می‌یابد، ضروری است. تکنیک‌هایی مانند زمین‌بندی تک‌نقطه‌ای یا چندنقطه‌ای، استفاده از کابل‌های شیلددار و زوج سیم‌های تابیده، فیلترهای آنالوگ و دیجیتال، تقویت‌کننده‌های تفاضلی و مدیریت دقیق منابع تغذیه، همگی نقش کلیدی در ساخت سیستم‌هایی با حداقل نویز سنسور ایفا می‌کنند.

در نهایت، موفقیت در کاهش نویز سنسور به میزان دقت و توجه به جزئیات در هر مرحله از طراحی و پیاده‌سازی بستگی دارد. با اتخاذ یک رویکرد جامع و سیستماتیک، مهندسان و طراحان می‌توانند چالش نویز سنسور را به فرصتی برای توسعه سیستم‌های قوی‌تر، دقیق‌تر و قابل اعتمادتر تبدیل کنند. این تلاش نه تنها به بهبود عملکرد دستگاه‌ها و فرآیندها منجر می‌شود، بلکه به طور غیرمستقیم به پیشرفت فناوری و گسترش کاربردهای سنسورها در تمامی جنبه‌های زندگی مدرن کمک خواهد کرد. سرمایه‌گذاری در دانش و پیاده‌سازی این راهکارها، بازدهی قابل توجهی در قالب سیستم‌های پایدارتر و نتایج دقیق‌تر به همراه خواهد داشت.
