دلیل عمل نکردن سنسور القایی بعد از نصب چیست؟
سنسور القایی یکی از پرکاربردترین تجهیزات تشخیص موقعیت در ماشینآلات و خطوط اتوماسیون صنعتی است. این سنسور بدون تماس مستقیم، حضور اجسام فلزی را تشخیص میدهد و فرمان لازم را به کنترلر، رله یا PLC ارسال میکند. با وجود سادگی عملکرد، گاهی سنسور پس از نصب هیچ واکنشی نشان نمیدهد یا خروجی آن بهدرستی عمل نمیکند.
دلیل عمل نکردن سنسور القایی همیشه خرابی خود سنسور نیست. اشتباه در سیمکشی، انتخاب نامناسب نوع خروجی، کم بودن فاصله تشخیص، ولتاژ نامناسب و حتی جنس قطعه فلزی میتوانند باعث بروز این مشکل شوند. در این مقاله تمام دلایل احتمالی را بررسی میکنیم تا بتوانید بدون تعویض غیرضروری سنسور، ایراد سیستم را پیدا کنید.
سنسور القایی چگونه کار میکند؟
سنسور القایی در قسمت جلویی خود یک میدان الکترومغناطیسی ایجاد میکند. هنگامی که یک جسم فلزی وارد محدوده این میدان میشود، تغییراتی در نوسان داخلی سنسور به وجود میآید. مدار الکترونیکی این تغییر را تشخیص میدهد و وضعیت خروجی را عوض میکند.
این سنسورها معمولاً برای تشخیص قطعات فلزی، کنترل موقعیت جکها، شمارش محصولات، تشخیص چرخدندهها و کنترل حرکت قسمتهای مختلف دستگاه استفاده میشوند.
نکته مهم این است که سنسور القایی برای تشخیص فلز طراحی شده است. بنابراین قرار دادن پلاستیک، چوب، شیشه یا سایر مواد غیرفلزی مقابل سنسور، معمولاً تغییری در خروجی ایجاد نمیکند.
مهمترین دلیل عمل نکردن سنسور القایی بعد از نصب
برای پیدا کردن علت مشکل، بهتر است بررسی را از سادهترین موارد شروع کنید. در بسیاری از مواقع، ایراد به یک اتصال اشتباه یا تنظیم نادرست مربوط میشود.

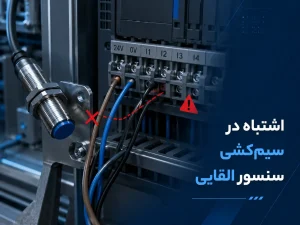

۱. اشتباه بودن سیمکشی سنسور
رایجترین دلیل عمل نکردن سنسور القایی، اشتباه در اتصال سیمها است. سنسورهای سهسیمه معمولاً با رنگبندی زیر عرضه میشوند:
- سیم قهوهای برای ولتاژ مثبت
- سیم آبی برای ولتاژ منفی یا صفر ولت
- سیم مشکی برای خروجی سنسور
در بعضی مدلها ممکن است سیم سفید نیز برای خروجی دوم، تنظیم عملکرد یا حالت NC استفاده شود. به همین دلیل، نباید تنها بر اساس رنگ سیمها تصمیم گرفت و بهتر است نقشه سیمکشی درجشده روی بدنه یا برگه مشخصات محصول بررسی شود.
جابجا کردن مثبت و منفی، اتصال خروجی به ترمینال اشتباه یا مشترک نبودن صفر ولت سنسور و PLC میتواند باعث شود خروجی هیچ واکنشی نشان ندهد.
۲. ناسازگار بودن خروجی PNP و NPN
سنسورهای DC معمولاً با خروجی PNP یا NPN تولید میشوند. این دو نوع خروجی از نظر نحوه ارسال سیگنال به کنترلر تفاوت دارند.
سنسور PNP هنگام فعال شدن، ولتاژ مثبت را به خروجی منتقل میکند. در مقابل، سنسور NPN خروجی را به سمت صفر ولت هدایت میکند. اگر نوع سنسور با ورودی PLC، کارت کنترل یا مدار فرمان سازگار نباشد، ممکن است چراغ سنسور روشن شود اما ورودی کنترلر تغییر نکند.
بنابراین هنگام بررسی دلیل عمل نکردن سنسور القایی باید مشخص شود که ورودی دستگاه برای سنسور PNP طراحی شده است یا NPN. انتخاب اشتباه در این بخش یکی از دلایل متداول عملکرد نامناسب سنسورهای صنعتی است.
۳. اشتباه بودن حالت خروجی NO و NC
سنسور القایی ممکن است دارای خروجی Normally Open یا Normally Closed باشد.
در سنسور NO، خروجی در حالت عادی غیرفعال است و با نزدیک شدن فلز فعال میشود. در سنسور NC، خروجی در حالت عادی فعال است و هنگام تشخیص فلز تغییر وضعیت میدهد.
اگر برنامه PLC یا مدار فرمان بر اساس خروجی NO طراحی شده باشد اما سنسور NC نصب شود، عملکرد سیستم برعکس چیزی خواهد بود که انتظار دارید. در چنین شرایطی ممکن است تصور شود سنسور عمل نمیکند، در حالی که نوع خروجی آن با منطق مدار هماهنگ نیست.
۴. نرسیدن ولتاژ مناسب به سنسور
بیشتر سنسورهای القایی صنعتی با ولتاژ ۱۰ تا ۳۰ ولت DC کار میکنند؛ بااینحال، مدلهای دیگری با تغذیه AC یا محدوده ولتاژی متفاوت نیز وجود دارند.
کاهش ولتاژ منبع تغذیه، افت ولتاژ در کابلهای طولانی، شل بودن ترمینالها یا استفاده از منبع تغذیه ضعیف میتواند مانع عملکرد صحیح سنسور شود. روشن نشدن چراغ تغذیه سنسور معمولاً اولین نشانه وجود مشکل در برق ورودی است.
برای اطمینان، ولتاژ بین سیم مثبت و منفی سنسور را با مولتیمتر اندازهگیری کنید. اندازهگیری باید در همان نقطهای انجام شود که کابل سنسور به مدار متصل شده است؛ زیرا ممکن است ولتاژ منبع مناسب باشد اما در مسیر کابل افت ولتاژ وجود داشته باشد.
۵. زیاد بودن فاصله جسم فلزی تا سنسور
هر سنسور القایی دارای فاصله تشخیص مشخصی است. این فاصله با توجه به ابعاد سنسور، نوع نصب، جنس فلز و طراحی داخلی آن تعیین میشود.
اگر قطعه فلزی خارج از محدوده تشخیص قرار داشته باشد، سنسور خروجی نمیدهد. برای مثال، سنسوری با فاصله نامی چهار میلیمتر ممکن است در شرایط واقعی لازم باشد در فاصلهای کمتر از مقدار نامی نصب شود تا عملکرد قابلاعتمادی داشته باشد.
وجود لرزش، تغییر محل قطعه و خطای مکانیکی دستگاه نیز باید در تعیین فاصله نصب در نظر گرفته شود. نصب سنسور در مرز نهایی محدوده تشخیص میتواند باعث عملکرد ناپایدار شود.
۶. جنس نامناسب قطعه مورد تشخیص
فاصله تشخیص سنسور القایی برای همه فلزات یکسان نیست. معمولاً اطلاعات درجشده در کاتالوگ بر اساس یک هدف استاندارد از جنس فولاد محاسبه میشود.
فلزاتی مانند آلومینیوم، مس و برنج ممکن است در فاصله کمتری نسبت به فولاد تشخیص داده شوند. بنابراین سنسوری که یک قطعه آهنی را از فاصله مناسب شناسایی میکند، ممکن است برای تشخیص قطعه آلومینیومی به فاصله نزدیکتری نیاز داشته باشد.
در کاربردهایی که انواع مختلف فلز باید با فاصله تقریباً یکسان شناسایی شوند، استفاده از سنسورهای القایی با ضریب اصلاح یک یا Factor 1 انتخاب مناسبتری خواهد بود.
۷. کوچک بودن ابعاد جسم فلزی
ابعاد قطعه هدف نیز بر عملکرد سنسور تأثیر دارد. اگر جسم فلزی بیش از حد کوچک، باریک یا نازک باشد، ممکن است نتواند تغییر کافی در میدان الکترومغناطیسی ایجاد کند.
در چنین شرایطی، حتی قرار گرفتن قطعه در فاصله نامی سنسور نیز تضمینکننده تشخیص نیست. نزدیکتر کردن سنسور، استفاده از هدف فلزی بزرگتر یا انتخاب سنسوری با فاصله تشخیص و حساسیت مناسب میتواند مشکل را برطرف کند.
۸. نصب نادرست سنسور داخل بدنه فلزی
سنسورهای القایی از نظر نحوه نصب به دو گروه شیلددار و بدون شیلد تقسیم میشوند.
سنسور شیلددار را معمولاً میتوان همسطح با بدنه فلزی نصب کرد. اما بخش حساس سنسور بدون شیلد باید مقداری از سطح فلزی بیرون باشد. نصب اشتباه سنسور بدون شیلد درون یک محفظه فلزی ممکن است میدان تشخیص را مختل کند و باعث فعال ماندن یا عمل نکردن سنسور شود.
همچنین نصب چند سنسور القایی در فاصله بسیار نزدیک به یکدیگر میتواند باعث تداخل میدانهای الکترومغناطیسی شود. فاصله استاندارد میان سنسورها باید مطابق اطلاعات سازنده رعایت شود.
۹. اتصال بار نامناسب به خروجی
خروجی سنسور توان محدودی دارد و برای راهاندازی مستقیم بارهای پرمصرف طراحی نشده است. اتصال مستقیم شیر برقی، کنتاکتور بزرگ، موتور یا تجهیزات با جریان بالا ممکن است باعث اضافهبار و آسیب دیدن خروجی شود.
در این حالت ممکن است چراغ تشخیص سنسور روشن شود، اما خروجی نتواند بار را فعال کند. بهتر است میزان جریان مصرفی بار با حداکثر جریان مجاز خروجی سنسور مقایسه شود.
برای کنترل بارهای پرمصرف باید از رله واسط، ماژول خروجی یا مدار درایور مناسب استفاده شود.
۱۰. اتصال کوتاه یا آسیب دیدن کابل
عبور کابل سنسور از کنار قسمتهای متحرک، لبههای تیز یا محیطهای دارای حرارت و مواد شیمیایی میتواند به روکش یا رشتههای داخلی کابل آسیب بزند.
گاهی کابل از بیرون سالم دیده میشود، اما یکی از رشتههای داخلی آن قطع شده است. همچنین نفوذ روغن، رطوبت یا آب به کانکتور میتواند باعث اتصال کوتاه یا ناپایداری سیگنال شود.
برای بررسی کابل، ابتدا اتصالات را بازبینی کنید و سپس پیوستگی سیمها را با مولتیمتر اندازه بگیرید. حرکت دادن آرام کابل هنگام آزمایش نیز میتواند قطعیهای موقت را مشخص کند.
۱۱. وجود نویز الکتریکی در مدار
موتورها، اینورترها، کنتاکتورها و کابلهای قدرت میتوانند نویز الکتریکی تولید کنند. اگر کابل سنسور در کنار کابل برق موتور یا خروجی اینورتر عبور داده شود، ممکن است سیگنال خروجی دچار اختلال شود.
در چنین شرایطی سنسور ممکن است با تأخیر عمل کند، بهصورت نامنظم قطع و وصل شود یا ورودی PLC سیگنال اشتباه دریافت کند.
جدا کردن مسیر کابل فرمان از کابل قدرت، استفاده از کابل شیلددار، اتصال صحیح ارت و نصب تجهیزات حذف نویز میتواند عملکرد سیستم را پایدارتر کند.
۱۲. تنظیمات یا برنامه PLC اشتباه است
گاهی سنسور و سیمکشی کاملاً سالم هستند اما برنامه PLC اجازه مشاهده تغییر وضعیت ورودی را نمیدهد. استفاده از آدرس اشتباه، معکوس بودن منطق ورودی، فعال بودن فیلتر زمانی طولانی یا وجود شرطهای نرمافزاری میتواند باعث شود فرمان سنسور در برنامه دیده نشود.
برای عیبیابی، وضعیت چراغ ورودی روی PLC را مستقیماً بررسی کنید. اگر چراغ سنسور و ورودی PLC همزمان تغییر میکنند، احتمالاً ایراد در برنامه یا منطق کنترلی قرار دارد.
۱۳. فرکانس سوئیچینگ سنسور مناسب نیست
در کاربردهای پرسرعت، مانند شمارش دندانههای چرخدنده یا قطعات روی نوار نقاله، سرعت پاسخ سنسور اهمیت زیادی دارد.
اگر قطعات با سرعتی بیشتر از فرکانس سوئیچینگ سنسور عبور کنند، بعضی از آنها تشخیص داده نمیشوند. در این حالت ممکن است سنسور در تست دستی سالم باشد اما هنگام کار دستگاه، شمارش ناقص انجام شود.
برای چنین کاربردهایی باید سنسوری با فرکانس سوئیچینگ بالاتر انتخاب شود و زمان پاسخ ورودی PLC نیز مورد بررسی قرار گیرد.
۱۴. خرابی سنسور بر اثر ضربه یا شرایط محیطی
ضربه مکانیکی، فشار بیش از حد هنگام بستن مهرهها، دمای نامناسب، نفوذ آب و تماس با مواد خورنده میتوانند به سنسور آسیب بزنند.
در محیطهای صنعتی باید درجه حفاظتی سنسور با شرایط محل نصب هماهنگ باشد. برای مثال، در محیط مرطوب یا محل شستوشوی دستگاه، استفاده از سنسوری با درجه حفاظت مناسب اهمیت زیادی دارد.
خراش، ترک روی بدنه، تغییر رنگ قسمت جلویی یا نفوذ رطوبت به کانکتور میتواند نشانه آسیب فیزیکی باشد.
روش مرحلهبهمرحله عیبیابی سنسور القایی
برای پیدا کردن دلیل عمل نکردن سنسور القایی، مراحل زیر را به ترتیب انجام دهید:
مرحله اول: بررسی ظاهر سنسور
بدنه، کابل، کانکتور و سطح حساس سنسور را از نظر شکستگی، ضربه، آلودگی و نفوذ رطوبت بررسی کنید.
مرحله دوم: کنترل مشخصات فنی
ولتاژ کاری، نوع خروجی PNP یا NPN، حالت NO یا NC، فاصله تشخیص و حداکثر جریان خروجی را از روی بدنه یا کاتالوگ بخوانید.
مرحله سوم: اندازهگیری ولتاژ تغذیه
با مولتیمتر ولتاژ واقعی ورودی سنسور را اندازهگیری کنید. تنها به روشن بودن منبع تغذیه اکتفا نکنید.
مرحله چهارم: آزمایش با یک قطعه فولادی
یک قطعه فولادی با ابعاد مناسب را بهآرامی به سطح سنسور نزدیک کنید. وضعیت چراغ نشانگر را در هنگام نزدیک و دور کردن قطعه مشاهده کنید.
مرحله پنجم: بررسی سیگنال خروجی
ولتاژ سیم خروجی را در حالت فعال و غیرفعال اندازه بگیرید. اگر خروجی سنسور تغییر میکند اما PLC واکنشی ندارد، اتصالات ورودی و نوع PNP یا NPN را بررسی کنید.
مرحله ششم: آزمایش سنسور خارج از دستگاه
در صورت امکان، سنسور را از مدار اصلی جدا کرده و با یک منبع تغذیه سالم و بار آزمایشی مناسب تست کنید. این کار مشخص میکند که مشکل از سنسور است یا بخشهای دیگر دستگاه.
آیا روشن نشدن چراغ سنسور نشانه خرابی است؟
روشن نشدن چراغ همیشه به معنای سوختن سنسور نیست. ابتدا باید تغذیه، قطببندی سیمها، سلامت کابل و نحوه نزدیک شدن قطعه فلزی بررسی شود.
اگر ولتاژ ورودی مناسب است، سیمکشی درست انجام شده و قطعه فلزی نیز در فاصله استاندارد قرار دارد، اما چراغ هیچ تغییری نمیکند، احتمال خرابی مدار داخلی سنسور افزایش مییابد.
از طرف دیگر، روشن شدن چراغ نیز سالم بودن کامل خروجی را ثابت نمیکند. ممکن است بخش تشخیص کار کند اما ترانزیستور خروجی بر اثر اضافهبار آسیب دیده باشد.
چه زمانی باید سنسور را تعویض کنیم؟
تعویض سنسور زمانی منطقی است که تغذیه و سیمکشی صحیح باشند، خروجی با مدار سازگار باشد و سنسور در تست مستقل نیز عمل نکند.
همچنین در صورت مشاهده ترک، نفوذ رطوبت، آسیب کابل در محل ورود به بدنه یا فعال ماندن دائمی خروجی، تعویض سنسور معمولاً مطمئنتر از تعمیر آن است. بیشتر سنسورهای القایی ساختار یکپارچه و آببندیشده دارند و تعمیر داخلی آنها از نظر اقتصادی یا فنی بهصرفه نیست.
چگونه از تکرار مشکل جلوگیری کنیم؟
برای افزایش طول عمر و پایداری سنسور القایی، بهتر است هنگام نصب به چند نکته توجه شود:
- سنسور متناسب با ولتاژ و نوع ورودی PLC انتخاب شود.
- فاصله ایمن میان سنسور و قطعه متحرک در نظر گرفته شود.
- کابل سنسور از کابل موتور و اینورتر جدا باشد.
- برای بارهای پرمصرف از رله واسط استفاده شود.
- مهرههای سنسور بیش از حد محکم نشوند.
- درجه حفاظت سنسور با شرایط محیط هماهنگ باشد.
- نقشه سیمکشی قبل از اتصال بررسی شود.
جمعبندی
دلیل عمل نکردن سنسور القایی میتواند از یک اشتباه ساده در سیمکشی تا خرابی مدار داخلی سنسور متفاوت باشد. ناسازگاری PNP و NPN، انتخاب اشتباه خروجی NO و NC، کم بودن ولتاژ، فاصله زیاد، کوچک بودن قطعه فلزی، نویز، اضافهبار خروجی و نصب نادرست از مهمترین عوامل بروز این مشکل هستند.
بهترین روش عیبیابی این است که ابتدا تغذیه و اتصالات بررسی شوند، سپس عملکرد سنسور با یک قطعه فولادی آزمایش شود و در نهایت سیگنال خروجی و ورودی PLC اندازهگیری گردد. با این روش میتوان علت اصلی را سریعتر پیدا کرد و از تعویض بیدلیل سنسور یا توقف طولانی دستگاه جلوگیری کرد.
