نکات مهم انتخاب کابل سنسور برای جلوگیری از نویز و قطعی

مقدمه

در یک سیستم اتوماسیون صنعتی، حتی بهترین سنسور نیز بدون کابل مناسب نمی‌تواند عملکرد دقیقی داشته باشد. کابل وظیفه دارد تغذیه و سیگنال سنسور را بدون افت، نویز یا قطعی به کنترلر، PLC یا ماژول ورودی منتقل کند. انتخاب اشتباه کابل می‌تواند باعث نوسان مقدار اندازه‌گیری، تحریک اشتباه خروجی، قطع‌و‌وصل شدن سنسور و توقف‌های ناگهانی خط تولید شود.

شناخت نکات مهم انتخاب کابل سنسور به شما کمک می‌کند کابلی متناسب با نوع سیگنال، شرایط محیطی، طول مسیر و میزان حرکت دستگاه انتخاب کنید. برای این کار نباید تنها به تعداد رشته‌ها یا ظاهر کابل توجه کرد؛ جنس هادی، سطح مقطع، نوع شیلد، روکش، انعطاف‌پذیری و کیفیت کانکتور نیز اهمیت زیادی دارند.

در این مقاله، مهم‌ترین معیارهای انتخاب کابل سنسور را بررسی می‌کنیم تا احتمال ایجاد نویز، افت سیگنال و قطعی کابل به حداقل برسد.

چرا انتخاب کابل سنسور اهمیت دارد؟

سیگنال بسیاری از سنسورهای صنعتی جریان یا ولتاژ محدودی دارد. به همین دلیل، میدان‌های الکترومغناطیسی ایجادشده توسط موتور، اینورتر، کنتاکتور، ترانس و کابل‌های قدرت می‌توانند روی آن تأثیر بگذارند.

کابل نامناسب ممکن است مشکلات زیر را ایجاد کند:

• نمایش مقدار نادرست در PLC یا کنترلر
• چشمک زدن یا قطع‌و‌وصل شدن خروجی سنسور
• ایجاد خطا هنگام روشن شدن موتور یا اینورتر
• کاهش دقت سنسورهای آنالوگ
• آسیب‌دیدگی رشته‌های کابل در قسمت‌های متحرک
• نفوذ روغن، رطوبت یا مواد شیمیایی به کابل
• افت ولتاژ در مسیرهای طولانی
• قطع شدن اتصال در محل کانکتور یا گلند

بنابراین، رعایت نکات مهم انتخاب کابل سنسور فقط برای افزایش دقت اندازه‌گیری نیست؛ بلکه روی ایمنی، پایداری و هزینه نگهداری کل سیستم تأثیر دارد.

ابتدا نوع سیگنال سنسور را مشخص کنید

اولین مرحله در بررسی نکات مهم انتخاب کابل سنسور، مشخص کردن نوع خروجی سنسور است. حساسیت کابل به نویز و نوع ساختار موردنیاز، با توجه به نوع سیگنال تغییر می‌کند.

کابل سنسورهای دیجیتال

سنسورهای القایی، خازنی و نوری معمولاً دارای خروجی دیجیتال PNP یا NPN هستند. سیگنال این سنسورها نسبت به بعضی خروجی‌های آنالوگ مقاومت بیشتری در برابر نویز دارد، اما همچنان استفاده از کابل بی‌کیفیت یا عبور دادن آن در کنار کابل موتور می‌تواند باعث تحریک اشتباه ورودی PLC شود.

برای این سنسورها باید تعداد رشته‌ها، سطح مقطع، ولتاژ مجاز و نوع اتصال با مشخصات سنسور هماهنگ باشد.

کابل سنسورهای آنالوگ

سنسورهای فشار، دما، سطح و موقعیت ممکن است خروجی 0 تا 10 ولت یا 4 تا 20 میلی‌آمپر داشته باشند. خروجی‌های ولتاژی معمولاً نسبت به افت ولتاژ و نویز حساس‌تر هستند. در این کاربردها استفاده از کابل زوج تابیده و شیلددار اهمیت بیشتری پیدا می‌کند.

سیگنال 4 تا 20 میلی‌آمپر معمولاً در مسیرهای طولانی و محیط‌های صنعتی عملکرد پایدارتری دارد، اما این موضوع به معنی بی‌اهمیت بودن کیفیت کابل نیست.

کابل انکودر و سنسورهای سریع

انکودرها، سنسورهای سرعت و تجهیزات دارای پالس‌های سریع به کابل‌هایی با ساختار مشخص، زوج‌های تابیده، شیلد مناسب و ظرفیت خازنی کنترل‌شده نیاز دارند. استفاده از کابل معمولی ممکن است شکل پالس را تغییر دهد و باعث خطای شمارش یا موقعیت شود.

کابل سنسورهای دما

ترموکوپل‌ها باید با کابل جبران‌ساز یا کابل مخصوص همان نوع ترموکوپل متصل شوند. استفاده از کابل مسی معمولی در مسیر ترموکوپل می‌تواند خطای اندازه‌گیری ایجاد کند.

در سنسورهای RTD مانند PT100 نیز تعداد سیم‌های سنسور و نحوه اتصال دو، سه یا چهار سیمه باید با کابل و ورودی کنترلر هماهنگ باشد.

کابل شیلددار چه نقشی در کاهش نویز دارد؟

یکی از اصلی‌ترین نکات مهم انتخاب کابل سنسور، توجه به شیلد کابل است. شیلد یک لایه رسانا در اطراف رشته‌های داخلی کابل است که از ورود نویزهای الکترومغناطیسی به مسیر سیگنال جلوگیری می‌کند.

شیلد کابل ممکن است از انواع زیر باشد:

• شیلد فویلی
• شیلد بافته‌شده مسی
• ترکیب فویل و بافت مسی
• شیلد همراه با سیم تخلیه

شیلد فویلی پوشش مناسبی در اطراف رشته‌ها ایجاد می‌کند و برای بسیاری از سیگنال‌های صنعتی کاربرد دارد. شیلد بافته‌شده مقاومت مکانیکی بیشتری دارد و در کابل‌هایی که حرکت یا خم‌شدگی دارند، گزینه مناسبی است. ترکیب فویل و بافت نیز می‌تواند حفاظت کامل‌تری در محیط‌های دارای نویز شدید ایجاد کند.

البته وجود شیلد به‌تنهایی کافی نیست. شیلد باید به شکل صحیح به زمین متصل شود. در برخی مدارهای آنالوگ کم‌فرکانس، اتصال شیلد از یک سمت می‌تواند احتمال ایجاد حلقه زمین را کاهش دهد. در کاربردهای فرکانس بالا و شبکه‌های صنعتی ممکن است اتصال ۳۶۰ درجه شیلد در دو سمت لازم باشد. روش اتصال باید براساس دستورالعمل سازنده سنسور و استاندارد طراحی سیستم انجام شود.

اهمیت زوج تابیده در کابل سنسور

زوج تابیده به دو رشته سیم گفته می‌شود که به‌صورت منظم دور یکدیگر پیچیده شده‌اند. این ساختار باعث می‌شود نویز واردشده به دو رشته تا حد زیادی مشابه باشد و کنترلر بتواند بخش زیادی از نویز مشترک را حذف کند.

در بررسی نکات مهم انتخاب کابل سنسور، استفاده از زوج تابیده برای موارد زیر اهمیت بیشتری دارد:

• سیگنال‌های آنالوگ
• انکودرها
• سنسورهای موقعیت
• لودسل‌ها
• ارتباطات سریال
• شبکه‌های صنعتی
• سنسورهای نصب‌شده در نزدیکی اینورتر و موتور

برای مثال، در کابل انکودر بهتر است هر سیگنال و سیگنال مکمل آن در یک زوج تابیده مجزا قرار بگیرند. انتخاب کابل بدون زوج‌بندی صحیح ممکن است باعث اختلاف زمانی، اعوجاج پالس و خطای شمارش شود.

سطح مقطع کابل را متناسب با طول مسیر انتخاب کنید

سطح مقطع هادی روی مقاومت کابل و میزان افت ولتاژ تأثیر دارد. هرچه کابل بلندتر یا جریان مصرفی بیشتر باشد، احتمال افت ولتاژ افزایش پیدا می‌کند.

اگر سطح مقطع کابل کمتر از مقدار موردنیاز باشد، ممکن است ولتاژ کافی به سنسور نرسد. در این شرایط سنسور گاهی درست کار می‌کند، اما هنگام تغییر بار یا افت ولتاژ منبع تغذیه دچار قطع‌و‌وصل می‌شود.

در انتخاب سطح مقطع باید موارد زیر بررسی شوند:

• طول کابل
• جریان مصرفی سنسور
• جریان خروجی سنسور
• ولتاژ تغذیه
• تعداد رشته‌های فعال
• دمای محیط
• مقدار افت ولتاژ مجاز

برای سنسورهای معمولی در مسیرهای کوتاه، کابل‌هایی با سطح مقطع پایین می‌توانند کافی باشند؛ اما برای مسیرهای طولانی، شیرهای برقی، عملگرها یا تجهیزاتی با جریان بیشتر باید سطح مقطع دقیق محاسبه شود.

یکی از کاربردی‌ترین نکات مهم انتخاب کابل سنسور این است که کابل را تنها براساس قطر ظاهری آن انتخاب نکنید. ضخامت روکش ممکن است زیاد باشد، درحالی‌که سطح مقطع هادی داخلی پایین است.

جنس هادی کابل را بررسی کنید

کابل‌های باکیفیت معمولاً از مس مناسب و استاندارد ساخته می‌شوند. کابل‌هایی که از هادی نامرغوب، آلیاژی یا دارای سطح مقطع واقعی کمتر استفاده می‌کنند، مقاومت الکتریکی بالاتری دارند.

افزایش مقاومت هادی می‌تواند باعث افت ولتاژ، گرم شدن کابل و کاهش کیفیت سیگنال شود. در کاربردهای متحرک نیز هادی باید از تعداد زیادی رشته نازک تشکیل شده باشد تا انعطاف‌پذیری کافی داشته باشد.

برای کابل‌کشی ثابت، ساختار رشته‌ای معمولی می‌تواند مناسب باشد؛ اما در ربات‌ها، زنجیر کابل و تجهیزات متحرک باید از کابل‌های High Flex یا مخصوص حرکت مداوم استفاده شود.

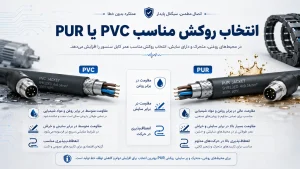

تفاوت روکش PVC و PUR در کابل سنسور

جنس روکش یکی دیگر از نکات مهم انتخاب کابل سنسور است. دو روکش رایج در کابل‌های صنعتی PVC و PUR هستند.

کابل با روکش PVC

کابل PVC برای بسیاری از کاربردهای ثابت و محیط‌های صنعتی عادی مناسب است. این کابل معمولاً قیمت اقتصادی‌تری دارد و در داخل تابلو، دستگاه‌های ثابت و مسیرهایی با حرکت کم استفاده می‌شود.

بااین‌حال، مقاومت تمام کابل‌های PVC در برابر روغن، سایش و حرکت مداوم یکسان نیست. مشخصات دقیق کابل باید از دیتاشیت بررسی شود.

کابل با روکش PUR

کابل PUR معمولاً مقاومت بالاتری در برابر سایش، روغن، خم‌شدگی و شرایط سخت صنعتی دارد. این کابل برای زنجیر کابل، ماشین‌آلات متحرک، ربات‌ها و محیط‌های روغنی گزینه مناسب‌تری است.

البته عبارت PUR به‌تنهایی تضمین نمی‌کند که کابل برای حرکت مداوم مناسب باشد. کابل باید به‌طور مشخص برای کاربردهای Dynamic، Drag Chain یا Robotic طراحی شده باشد.

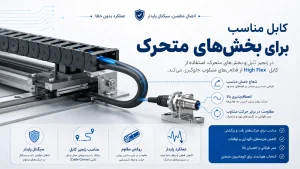

کابل ثابت را در قسمت متحرک استفاده نکنید

یکی از اشتباهات رایج، استفاده از کابل مخصوص نصب ثابت در زنجیر کابل یا بازوی متحرک دستگاه است. در این شرایط، رشته‌های هادی در اثر خم‌شدن‌های مکرر به‌تدریج شکسته می‌شوند.

قطعی کابل در این حالت ممکن است دائمی نباشد. کابل در یک زاویه خاص سیگنال را منتقل می‌کند و با تغییر موقعیت دستگاه، ارتباط قطع می‌شود. همین موضوع عیب‌یابی را دشوار می‌کند.

در انتخاب کابل برای قسمت‌های متحرک باید به مشخصات زیر توجه شود:

• تعداد سیکل خم‌شدن
• حداقل شعاع خمش
• سرعت حرکت
• میزان شتاب
• حرکت رفت‌وبرگشتی یا پیچشی
• طول مسیر زنجیر کابل
• مقاومت در برابر سایش
• نوع هادی و ساختار رشته‌ها

رعایت این بخش از نکات مهم انتخاب کابل سنسور می‌تواند از قطعی‌های متناوب و توقف‌های غیرقابل پیش‌بینی جلوگیری کند.

شرایط محیطی کابل را جدی بگیرید

کابل سنسور ممکن است در معرض آب، روغن، براده فلز، حرارت، مواد شیمیایی یا نور خورشید قرار بگیرد. کابلی که برای محیط داخلی طراحی شده، ممکن است در فضای باز یا محیط شست‌وشو دوام کافی نداشته باشد.

هنگام انتخاب کابل، شرایط زیر را بررسی کنید:

دمای محیط

دمای زیاد می‌تواند روکش کابل را نرم یا شکننده کند. دمای بسیار پایین نیز ممکن است انعطاف‌پذیری کابل را کاهش دهد. محدوده دمایی کابل در حالت ثابت و متحرک ممکن است متفاوت باشد.

روغن و مواد شیمیایی

در ماشین‌ابزارها، دستگاه‌های CNC و خطوط تولید، تماس کابل با روغن و مواد خنک‌کننده رایج است. روکش کابل باید در برابر مواد موجود در محیط مقاومت داشته باشد.

رطوبت و شست‌وشو

در صنایع غذایی، دارویی و بسته‌بندی، تجهیزات ممکن است مرتب شسته شوند. کابل، کانکتور و محل اتصال باید درجه حفاظت مناسبی داشته باشند.

نور خورشید و فضای باز

برای نصب در فضای باز، کابل باید در برابر اشعه UV، تغییرات دما و رطوبت مقاوم باشد. استفاده از کابل داخلی در فضای باز می‌تواند باعث ترک‌خوردگی روکش شود.

الزامات ایمنی

در بعضی پروژه‌ها استفاده از کابل‌های بدون هالوژن، مقاوم در برابر شعله یا دارای استانداردهای خاص الزامی است. این موضوع باید براساس محیط نصب و الزامات پروژه بررسی شود.

کانکتور مناسب را همراه کابل انتخاب کنید

در بسیاری از سنسورهای صنعتی از کانکتورهای M8 یا M12 استفاده می‌شود. انتخاب کابل مناسب بدون توجه به کانکتور می‌تواند باعث ناسازگاری یا سیم‌بندی اشتباه شود.

هنگام انتخاب کابل کانکتوردار باید موارد زیر کنترل شوند:

• نوع کانکتور M8 یا M12
• نر یا ماده بودن اتصال
• تعداد پین‌ها
• کدگذاری کانکتور
• مستقیم یا زاویه‌دار بودن
• ترتیب پین‌ها
• درجه حفاظت
• جریان و ولتاژ مجاز
• شیلددار یا بدون شیلد بودن
• طول کابل

کانکتور باید کاملاً بسته شود تا آب‌بندی آن حفظ شود. سفت نکردن کافی اتصال می‌تواند باعث نفوذ رطوبت و ناپایداری سیگنال شود. سفت کردن بیش از حد نیز ممکن است به رزوه یا واشر آب‌بندی آسیب بزند.

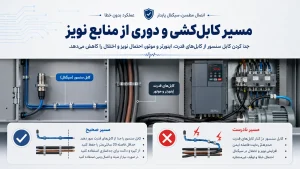

مسیر کابل‌کشی چگونه روی نویز تأثیر می‌گذارد؟

حتی اگر بهترین کابل شیلددار را انتخاب کنید، کابل‌کشی اشتباه همچنان می‌تواند باعث ایجاد نویز شود. یکی از مهم‌ترین نکات مهم انتخاب کابل سنسور این است که انتخاب کابل و روش نصب باید هم‌زمان بررسی شوند.

کابل سنسور را تا حد امکان از موارد زیر دور نگه دارید:

• کابل خروجی اینورتر
• کابل موتور
• کابل هیتر
• کابل ترانسفورماتور
• کنتاکتور و رله قدرت
• منابع تغذیه سوئیچینگ نامناسب
• کابل‌های جریان بالا

کابل سیگنال و کابل قدرت بهتر است در سینی‌ها یا مسیرهای جداگانه قرار بگیرند. اگر این دو کابل مجبور به عبور از یکدیگر باشند، بهتر است تقاطع آن‌ها با زاویه نزدیک به ۹۰ درجه انجام شود.

همچنین نباید مقدار اضافی کابل سنسور را به‌صورت حلقه‌های بزرگ کنار موتور یا اینورتر جمع کرد؛ زیرا حلقه کابل می‌تواند مانند آنتن عمل کند و نویز بیشتری دریافت کند.

طول کابل چه اثری بر سیگنال دارد؟

با افزایش طول کابل، مقاومت، ظرفیت خازنی و میزان دریافت نویز افزایش پیدا می‌کند. اثر طول کابل در سیگنال‌های آنالوگ، پالس‌های سریع و ارتباطات صنعتی بیشتر دیده می‌شود.

در مسیرهای طولانی باید موارد زیر بررسی شوند:

• حداکثر طول مجاز اعلام‌شده توسط سازنده
• افت ولتاژ تغذیه سنسور
• ظرفیت خازنی کابل
• فرکانس سیگنال
• نوع خروجی
• سرعت انتقال داده
• نیاز به شیلد و زوج تابیده
• احتمال نیاز به مبدل یا تقویت‌کننده

افزایش سطح مقطع می‌تواند افت ولتاژ را کاهش دهد، اما تمام مشکلات مربوط به طول کابل را برطرف نمی‌کند. برای مثال، در سیگنال‌های سریع باید ویژگی‌های الکتریکی کابل با خروجی سنسور و ورودی کنترلر سازگار باشند.

کابل آماده بهتر است یا کابل مونتاژشده؟

کابل‌های آماده سنسور معمولاً در کارخانه تست شده‌اند و اتصال کانکتور آن‌ها آب‌بندی مناسبی دارد. این کابل‌ها احتمال اشتباه در سیم‌بندی و نفوذ رطوبت را کاهش می‌دهند.

کابل‌های قابل مونتاژ در محل نیز زمانی کاربرد دارند که طول دقیق کابل مشخص نیست یا کابل باید از مسیر خاصی عبور کند. بااین‌حال، کیفیت اتصال آن‌ها به مهارت نصاب وابسته است.

در مونتاژ کابل باید به موارد زیر توجه شود:

• لخت کردن صحیح روکش
• آسیب نزدن به رشته‌های هادی
• حفظ پیوستگی شیلد
• بستن صحیح ترمینال‌ها
• استفاده از گلند مناسب
• جلوگیری از کشش روی اتصال
• رعایت ترتیب پین‌ها
• تست اتصال پس از مونتاژ

اشتباهات رایج در انتخاب کابل سنسور

بررسی اشتباهات رایج، بخش مهمی از شناخت نکات مهم انتخاب کابل سنسور است.

انتخاب کابل فقط براساس تعداد رشته

دو کابل با تعداد رشته مشابه ممکن است از نظر شیلد، انعطاف‌پذیری، سطح مقطع و مقاومت محیطی کاملاً متفاوت باشند.

استفاده از کابل بدون شیلد در محیط پرنویز

در نزدیکی اینورتر، سروو موتور و تجهیزات قدرت، کابل بدون شیلد می‌تواند باعث نوسان یا تحریک اشتباه سیگنال شود.

اتصال نادرست شیلد

شیلدی که به‌درستی زمین نشده باشد، ممکن است اثر محدودی داشته باشد یا در بعضی شرایط باعث ایجاد حلقه زمین شود.

بی‌توجهی به شعاع خمش

خم کردن کابل با شعاع کمتر از مقدار مجاز، به رشته‌ها و عایق داخلی فشار وارد می‌کند و عمر کابل را کاهش می‌دهد.

کشیدن کابل از محل کانکتور

وزن کابل یا نیروی کشش نباید مستقیماً به کانکتور سنسور منتقل شود. استفاده از بست و مهار مکانیکی مناسب ضروری است.

استفاده از کابل متحرک نامناسب

کابل معمولی ممکن است در ظاهر سالم باشد، اما رشته‌های داخلی آن در اثر حرکت مداوم شکسته باشند.

انتخاب طول بسیار بیشتر از نیاز

طول اضافی هزینه، افت ولتاژ و احتمال دریافت نویز را افزایش می‌دهد. طول کابل باید متناسب با مسیر واقعی انتخاب شود.

جدول راهنمای انتخاب کابل سنسور

چک‌لیست نکات مهم انتخاب کابل سنسور

پیش از خرید کابل، این پرسش‌ها را بررسی کنید:

1. خروجی سنسور دیجیتال، آنالوگ یا پالسی است؟
2. سنسور به چند رشته سیم نیاز دارد؟
3. سطح مقطع هادی برای طول مسیر کافی است؟
4. کابل به شیلد نیاز دارد؟
5. زوج تابیده موردنیاز است؟
6. کابل در مسیر ثابت یا متحرک نصب می‌شود؟
7. محیط دارای روغن، رطوبت، حرارت یا مواد شیمیایی است؟
8. روکش PVC مناسب است یا PUR نیاز داریم؟
9. کابل از کنار موتور یا اینورتر عبور می‌کند؟
10. کانکتور و ترتیب پین‌ها با سنسور سازگار هستند؟
11. شعاع خمش و تعداد سیکل حرکت مشخص شده است؟
12. درجه حفاظت اتصال برای محیط نصب کافی است؟

پاسخ دقیق به این پرسش‌ها باعث می‌شود نکات مهم انتخاب کابل سنسور به‌صورت عملی در پروژه اجرا شوند و انتخاب کابل فقط براساس قیمت یا ظاهر انجام نشود.

چگونه علت نویز یا قطعی کابل سنسور را پیدا کنیم؟

اگر سنسور دچار خطا یا قطعی شده است، ابتدا کابل را در حالت خاموش از نظر آسیب‌دیدگی ظاهری بررسی کنید. له‌شدگی، ترک روکش، کشیدگی، روغنی شدن شدید و خم‌شدگی نزدیک کانکتور می‌توانند نشانه خرابی باشند.

سپس موارد زیر بررسی شوند:

• ولتاژ تغذیه در محل سنسور
• پیوستگی رشته‌های کابل
• اتصال کوتاه بین رشته‌ها
• اتصال شیلد به زمین
• محکم بودن کانکتور
• تطابق ترتیب پین‌ها
• تغییر رفتار سنسور هنگام حرکت دادن کابل
• هم‌زمانی خطا با روشن شدن موتور یا اینورتر

اگر خطا فقط هنگام حرکت دستگاه ظاهر می‌شود، احتمال شکستگی داخلی کابل زیاد است. اگر خطا هنگام روشن شدن تجهیزات قدرت رخ می‌دهد، مسیر کابل‌کشی، شیلد و اتصال زمین باید بررسی شوند.

جمع‌بندی

مهم‌ترین نکات مهم انتخاب کابل سنسور شامل توجه به نوع سیگنال، سطح مقطع هادی، شیلد، زوج تابیده، جنس روکش، انعطاف‌پذیری، شرایط محیطی و نوع کانکتور است. هیچ کابلی برای تمام سنسورها و تمام محیط‌های صنعتی مناسب نیست.

برای سنسورهای آنالوگ و سیگنال‌های حساس، استفاده از کابل زوج تابیده و شیلددار اهمیت زیادی دارد. در قسمت‌های متحرک باید کابل مخصوص حرکت مداوم انتخاب شود و در محیط‌های روغنی یا دارای سایش، روکش مقاوم‌تری موردنیاز است.

علاوه بر انتخاب کابل، نحوه کابل‌کشی نیز اهمیت دارد. جدا کردن کابل سنسور از کابل‌های قدرت، زمین کردن صحیح شیلد، رعایت شعاع خمش و مهار مکانیکی کابل می‌تواند از بسیاری از مشکلات نویز و قطعی جلوگیری کند.

رعایت نکات مهم انتخاب کابل سنسور باعث افزایش دقت اندازه‌گیری، کاهش خطاهای ناگهانی و افزایش عمر سنسور و تجهیزات کنترلی می‌شود.
