علت سوختن سنسور صنعتی و اشتباهات رایج در سیمبندی
سنسورهای صنعتی معمولاً برای کار در محیطهای سخت، خطوط تولید و سیستمهای اتوماسیون طراحی میشوند؛ اما مقاومت بالای آنها به این معنا نیست که در برابر هر نوع اتصال یا شرایطی آسیبناپذیر هستند. در بسیاری از موارد، علت سوختن سنسور صنعتی نه خرابی داخلی قطعه، بلکه اشتباه در انتخاب ولتاژ، اتصال نادرست سیمها، اضافهبار خروجی یا بیتوجهی به شرایط محیطی است.
یک سنسور ممکن است بلافاصله پس از نصب از کار بیفتد یا چند روز و حتی چند ماه بهظاهر درست عمل کند و سپس دچار خرابی شود. شناخت دلایل اصلی سوختن سنسور کمک میکند قبل از تعویض قطعه، ریشه مشکل شناسایی شود و سنسور جدید نیز به همان سرنوشت دچار نشود.
آیا هر سنسور ازکارافتادهای سوخته است؟
خاموش شدن چراغ سنسور یا قطع شدن خروجی همیشه به معنای سوختن آن نیست. مشکلاتی مانند قطع بودن تغذیه، تنظیم نبودن فاصله تشخیص، خرابی کابل، شل بودن ترمینال، انتخاب خروجی اشتباه یا وجود مانع در مسیر تشخیص نیز میتوانند عملکرد سنسور را مختل کنند.
پیش از آنکه خرابی کامل سنسور تشخیص داده شود، بهتر است موارد زیر بررسی شوند:
- وجود ولتاژ مناسب در ورودی سنسور
- سلامت کابل و کانکتور
- صحیح بودن ترتیب سیمها
- هماهنگی نوع خروجی سنسور با کنترلر
- قرار داشتن جسم در محدوده تشخیص
- سالم بودن ورودی PLC یا رله
بررسی این موارد باید پس از قطع ایمن برق و توسط فرد آشنا با تجهیزات صنعتی انجام شود.
مهمترین علت سوختن سنسور صنعتی چیست؟
در اغلب پروژههای اتوماسیون، علت سوختن سنسور صنعتی به یکی از سه عامل اصلی مربوط میشود: ولتاژ نامناسب، اتصال کوتاه و عبور جریان بیشتر از ظرفیت خروجی. البته عواملی مانند گرما، رطوبت، ضربه و نویز الکتریکی نیز میتوانند عمر سنسور را کاهش دهند.
نکته مهم این است که سنسورهای مختلف، حتی اگر از نظر ظاهر مشابه باشند، ممکن است ولتاژ کاری و روش سیمبندی متفاوتی داشته باشند. به همین دلیل نباید تنها بر اساس رنگ سیم یا تجربه نصب مدل قبلی، یک سنسور جدید را متصل کرد.
اتصال سنسور به ولتاژ نامناسب
یکی از رایجترین اشتباهات، اتصال سنسور به ولتاژی خارج از محدوده تعیینشده توسط سازنده است. برای مثال، سنسوری که برای تغذیه ۱۰ تا ۳۰ ولت DC طراحی شده است، نباید مستقیماً به برق AC متصل شود.
اعمال ولتاژ بالاتر از حد مجاز میتواند مدار تغذیه داخلی سنسور را در مدت کوتاهی از بین ببرد. حتی اگر سنسور فوراً نسوزد، گرمای ایجادشده در قطعات الکترونیکی ممکن است باعث کاهش عمر آن شود.
برای جلوگیری از این مشکل باید پیش از نصب، ولتاژ کاری درجشده روی بدنه یا دیتاشیت محصول بررسی شود. همچنین بهتر است خروجی منبع تغذیه با ابزار اندازهگیری مناسب کنترل شود؛ زیرا مقدار واقعی ولتاژ ممکن است با عدد نوشتهشده روی منبع تغذیه تفاوت داشته باشد.
اشتباه گرفتن تغذیه AC و DC
سنسورهای صنعتی در مدلهای DC، AC و AC/DC تولید میشوند. اتصال سنسور DC به برق متناوب یا استفاده از سنسور AC در مداری که برای مدل DC طراحی شده است، میتواند باعث خرابی فوری یا عملکرد غیرقابلپیشبینی شود.
این اشتباه بیشتر زمانی رخ میدهد که سنسور جدید از نظر ابعاد و ظاهر شبیه نمونه قبلی است، اما مشخصات الکتریکی متفاوتی دارد. بنابراین برای تشخیص علت سوختن سنسور صنعتی باید نوع تغذیه سنسور معیوب با منبع برق تابلو مقایسه شود.
جابهجا بستن سیم مثبت و منفی
در بیشتر سنسورهای سهسیمه DC، سیم قهوهای برای مثبت، سیم آبی برای منفی و سیم مشکی برای خروجی استفاده میشود. بااینحال، این ترکیب رنگ نباید بدون بررسی نقشه سازنده بهعنوان یک قانون قطعی در نظر گرفته شود.
برخی سنسورها دارای حفاظت در برابر اتصال معکوس هستند، اما همه مدلها چنین قابلیتی ندارند. جابهجا بستن مثبت و منفی ممکن است مدار داخلی را آسیب بزند یا باعث افزایش دمای سنسور شود.
همچنین اتصال اشتباه سیم خروجی به مثبت یا منفی تغذیه میتواند خروجی ترانزیستوری سنسور را دچار اتصال کوتاه کند.

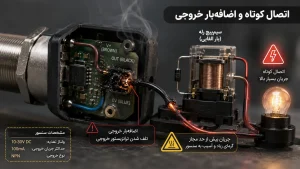

اتصال کوتاه در سیم خروجی
خروجی سنسور برای تحمل جریان محدودی طراحی شده است. اگر سیم خروجی مستقیماً به مثبت یا منفی منبع تغذیه متصل شود، جریان زیادی از بخش خروجی عبور میکند.
بعضی سنسورها دارای حفاظت اتصال کوتاه هستند و پس از برطرف شدن مشکل دوباره شروع به کار میکنند. در مقابل، مدلهای سادهتر ممکن است در اثر یک اتصال کوتاه کوتاهمدت نیز آسیب ببینند.
اتصال رشتههای مسی آزاد، آسیب دیدن روکش کابل، ورود سیم اشتباه به ترمینال و اتصال نامناسب داخل جعبه تقسیم از دلایل رایج ایجاد اتصال کوتاه هستند.
اتصال بار بیشتر از ظرفیت خروجی سنسور
سنسورهای صنعتی برای راهاندازی مستقیم بارهای پرمصرف طراحی نشدهاند. خروجی سنسور معمولاً باید به ورودی PLC، کنترلر، رله واسط یا تجهیزات مشابه متصل شود.
اتصال مستقیم کنتاکتور، شیر برقی، موتور کوچک، لامپ پرمصرف یا تجهیزات دارای جریان راهاندازی بالا میتواند باعث عبور جریان بیشتر از ظرفیت خروجی شود. در چنین شرایطی، بخش خروجی سنسور داغ شده و بهتدریج از بین میرود.
بنابراین یکی از موارد مهم در بررسی علت سوختن سنسور صنعتی مقایسه جریان بار با حداکثر جریان مجاز خروجی سنسور است.
بیتوجهی به بارهای القایی
بوبین رله، کنتاکتور و شیر برقی از جمله بارهای القایی هستند. هنگام قطع شدن جریان این تجهیزات، ممکن است یک ولتاژ لحظهای و برگشتی در مدار ایجاد شود. این ولتاژ میتواند به خروجی سنسور یا سایر تجهیزات کنترلی آسیب وارد کند.
استفاده از تجهیزات حفاظتی متناسب با نوع مدار، مانند دیود هرزگرد در مدارهای DC یا مدارهای محافظ مناسب در سیستمهای AC، میتواند اثر این ولتاژهای ناگهانی را کاهش دهد. انتخاب روش حفاظت باید بر اساس نقشه فنی و نوع بار انجام شود.
اشتباه در سیمبندی سنسور PNP و NPN
سنسورهای PNP و NPN از نظر نحوه عملکرد خروجی با یکدیگر تفاوت دارند. در سنسور PNP، خروجی معمولاً ولتاژ مثبت را به ورودی کنترلر میرساند؛ درحالیکه سنسور NPN مسیر اتصال ورودی به منفی را فراهم میکند.
اگر نوع سنسور با ورودی PLC هماهنگ نباشد، ممکن است سیستم عمل نکند. در بعضی سیمبندیهای اشتباه نیز احتمال ایجاد اتصال کوتاه یا آسیب دیدن خروجی سنسور و ورودی کنترلر وجود دارد.
بنابراین پیش از نصب باید مشخص شود ورودی PLC از نوع Sink است یا Source و سنسور سازگار با آن انتخاب شود. تشخیص نوع سنسور تنها از روی شکل ظاهری امکانپذیر نیست.
اشتباه در نصب سنسور دو سیمه و سه سیمه
سنسور دو سیمه مانند یک کلید در مسیر بار قرار میگیرد و نحوه اتصال آن با سنسور سه سیمه متفاوت است. جایگزین کردن این دو مدل بدون اصلاح مدار میتواند باعث عملکرد نادرست، نشتی جریان یا آسیب دیدن سنسور شود.
در سنسور سه سیمه، تغذیه و خروجی مسیرهای جداگانهای دارند. اما در مدل دو سیمه، جریان تغذیه سنسور از همان مسیری عبور میکند که بار در آن قرار دارد. این تفاوت باید هنگام طراحی و عیبیابی مدار در نظر گرفته شود.
استفاده از منبع تغذیه نامناسب
منبع تغذیه بیکیفیت یا معیوب ممکن است ولتاژ ناپایدار، ریپل زیاد یا جهشهای لحظهای ایجاد کند. این نوسانات در بلندمدت به مدار داخلی سنسور فشار وارد میکنند.
گاهی چندین سنسور، رله و تجهیز دیگر از یک منبع تغذیه مشترک استفاده میکنند. اگر ظرفیت منبع کافی نباشد، هنگام فعال شدن بارها ولتاژ افت میکند و سپس دوباره افزایش مییابد. تکرار این وضعیت میتواند عملکرد سنسورها را مختل کند.
اگر چند سنسور در یک تابلو به فاصله کوتاهی خراب شدهاند، احتمال دارد علت سوختن سنسور صنعتی به منبع تغذیه یا کیفیت برق تابلو مربوط باشد، نه به خود سنسورها.
نویز الکتریکی و سیمکشی غیراصولی
عبور کابل سنسور در کنار کابل موتور، اینورتر، کنتاکتور یا تجهیزات قدرت میتواند نویز الکتریکی ایجاد کند. نویز شدید ممکن است باعث تحریک اشتباه خروجی، ریست شدن سنسور یا آسیب تدریجی مدار الکترونیکی شود.
برای کاهش این مشکل، کابلهای فرمان و قدرت باید تا حد امکان از مسیرهای جداگانه عبور داده شوند. استفاده از کابل شیلددار، اتصال صحیح شیلد و رعایت اصول ارت نیز در محیطهای دارای نویز اهمیت زیادی دارد.
پیچاندن کابل سنسور دور کابل قدرت یا عبور دادن هر دو از یک داکت شلوغ، شاید در ابتدا مشکلی ایجاد نکند، اما احتمال خطا و خرابی را افزایش میدهد.
اتصال ارت نامناسب
ارت ضعیف یا اختلاف پتانسیل بین بخشهای مختلف دستگاه میتواند جریانهای ناخواستهای در مدار ایجاد کند. این جریانها ممکن است از مسیر شیلد، بدنه یا منفی تغذیه عبور کنند و به تجهیزات حساس آسیب بزنند.
در تابلوهایی که اینورتر، سروودرایو یا موتورهای توان بالا وجود دارند، طراحی صحیح سیستم ارت اهمیت بیشتری پیدا میکند. اتصال تصادفی شیلد کابل در چند نقطه نیز ممکن است حلقه زمین ایجاد کند و میزان نویز را افزایش دهد.
نفوذ آب، روغن و مواد شیمیایی
درجه حفاظت سنسور نشان میدهد محصول تا چه اندازه در برابر گردوغبار و نفوذ آب مقاوم است. بااینحال، حتی یک سنسور دارای درجه حفاظت بالا نیز در صورت نصب نادرست کانکتور یا آسیب دیدن کابل میتواند دچار نفوذ رطوبت شود.
نفوذ آب یا روغن به محل اتصال سیمها باعث خوردگی، اتصال کوتاه و اختلال در مدار داخلی میشود. استفاده از کانکتور نامناسب، سفت نکردن گلند و قرار دادن محل اتصال در معرض شستوشوی مستقیم از اشتباهات رایج نصب هستند.
همچنین باید مقاومت بدنه سنسور در برابر مواد شیمیایی محیط بررسی شود. بعضی شویندهها، حلالها و روغنها میتوانند روکش کابل یا آببندی سنسور را تخریب کنند.
دمای بیش از حد محیط
هر سنسور دارای محدوده دمای کاری مشخصی است. نصب سنسور در مجاورت کوره، قالب داغ، موتور، تابلو بدون تهویه یا لولههای حرارتی ممکن است دمای بدنه را از حد مجاز بالاتر ببرد.
افزایش دما عمر قطعات الکترونیکی را کاهش میدهد و میتواند عایق سیمها و آببندی سنسور را نیز ضعیف کند. اگر خرابی سنسور پس از چند ساعت کار دستگاه اتفاق میافتد، بررسی دمای محیط و بدنه اهمیت زیادی دارد.
آسیب مکانیکی به کابل و بدنه
کشیده شدن کابل، خم شدن شدید آن در نزدیکی بدنه سنسور، برخورد قطعات متحرک و سفت کردن بیش از حد مهره نصب میتوانند به سنسور آسیب بزنند.
گاهی کابل از بیرون سالم به نظر میرسد، اما رشتههای داخلی آن بر اثر حرکت مداوم قطع یا نیمهقطع شدهاند. این وضعیت میتواند باعث قطع و وصل شدن تغذیه و ایجاد جرقههای ریز در محل آسیب شود.
در کاربردهای متحرک باید از کابل مناسب حرکت مداوم استفاده شود و کابل بهگونهای مهار شود که وزن یا کشش آن مستقیماً به بدنه سنسور وارد نشود.
استفاده از سنسور نامناسب برای کاربرد
انتخاب سنسور صرفاً بر اساس فاصله تشخیص یا قیمت، احتمال خرابی را افزایش میدهد. جنس بدنه، نوع خروجی، فرکانس سوئیچینگ، دمای کاری، مقاومت شیمیایی و درجه حفاظت باید با شرایط دستگاه هماهنگ باشند.
برای مثال، سنسوری که برای محیط خشک طراحی شده است، گزینه مناسبی برای خط شستوشوی صنعتی نیست. همچنین سنسوری با فرکانس پایین ممکن است در یک دستگاه پرسرعت خروجی نامنظم تولید کند.
در بسیاری از پروژهها، علت سوختن سنسور صنعتی انتخاب محصولی است که از ابتدا برای شرایط واقعی دستگاه مناسب نبوده است.
نشانههای احتمالی سوختن سنسور صنعتی
برخی نشانهها میتوانند احتمال خرابی جدی سنسور را افزایش دهند:
- روشن نشدن چراغ تغذیه با وجود ولتاژ صحیح
- داغ شدن غیرعادی بدنه
- تغییر رنگ یا ایجاد بوی غیرعادی
- ثابت ماندن خروجی در حالت روشن یا خاموش
- ایجاد اتصال کوتاه در منبع تغذیه پس از اتصال سنسور
- عملکرد نامنظم حتی پس از اصلاح سیمبندی
- مشاهده آثار رطوبت یا خوردگی در کانکتور
وجود یکی از این نشانهها بهتنهایی برای تشخیص قطعی کافی نیست. سنسور باید همراه با کابل، منبع تغذیه، بار و ورودی کنترلر بررسی شود.
چگونه از سوختن سنسور صنعتی جلوگیری کنیم؟
مهمترین راه جلوگیری از خرابی، بررسی نقشه سیمبندی همان مدل سنسور پیش از نصب است. علاوه بر آن، رعایت چند اصل ساده میتواند عمر تجهیزات را افزایش دهد:
- ولتاژ و نوع تغذیه پیش از اتصال بررسی شود.
- سیمبندی بر اساس دیتاشیت سازنده انجام شود.
- نوع خروجی PNP، NPN، رلهای یا دو سیمه مشخص شود.
- جریان مصرفی بار از ظرفیت خروجی بیشتر نباشد.
- برای بارهای پرمصرف از رله واسط مناسب استفاده شود.
- کابل فرمان از کابلهای قدرت فاصله داشته باشد.
- کانکتور، گلند و محل اتصال در برابر رطوبت محافظت شوند.
- منبع تغذیه پایدار و متناسب با تعداد تجهیزات انتخاب شود.
- کابل سنسور در معرض کشش، لهشدگی و خم شدید قرار نگیرد.
- پیش از تعویض سنسور سوخته، علت اصلی خرابی مدار برطرف شود.
چرا سنسور جدید نیز بلافاصله میسوزد؟
اگر سنسور جدید پس از جایگزینی دوباره خراب شود، احتمالاً مشکل از مدار یا شرایط نصب است. تعویض چندباره سنسور بدون بررسی منبع تغذیه، نوع خروجی، بار متصل و ترتیب سیمها تنها هزینه تعمیر را افزایش میدهد.
در چنین شرایطی بهتر است سنسور از مدار جدا شده و بخشهای مختلف شامل منبع تغذیه، ورودی PLC، رله واسط، کابل و بار بهصورت مستقل بررسی شوند. همچنین باید مدل و مشخصات سنسور جدید با نمونه قبلی مقایسه شود؛ زیرا مشابه بودن ظاهر دو سنسور لزوماً به معنای یکسان بودن سیمبندی آنها نیست.
جمعبندی
علت سوختن سنسور صنعتی در بسیاری از مواقع به اشتباهات قابل پیشگیری مربوط میشود. ولتاژ نامناسب، جابهجایی سیمها، اتصال کوتاه، اضافهبار خروجی، انتخاب اشتباه سنسور PNP یا NPN، نویز الکتریکی و شرایط نامناسب محیطی از مهمترین دلایل خرابی هستند.
برای جلوگیری از تکرار مشکل، نباید سنسور سوخته را بدون عیبیابی مدار تعویض کرد. بررسی دیتاشیت، کنترل منبع تغذیه، انتخاب بار مناسب و رعایت اصول کابلکشی میتواند از آسیب دیدن سنسور و توقف ناگهانی خط تولید جلوگیری کند.
