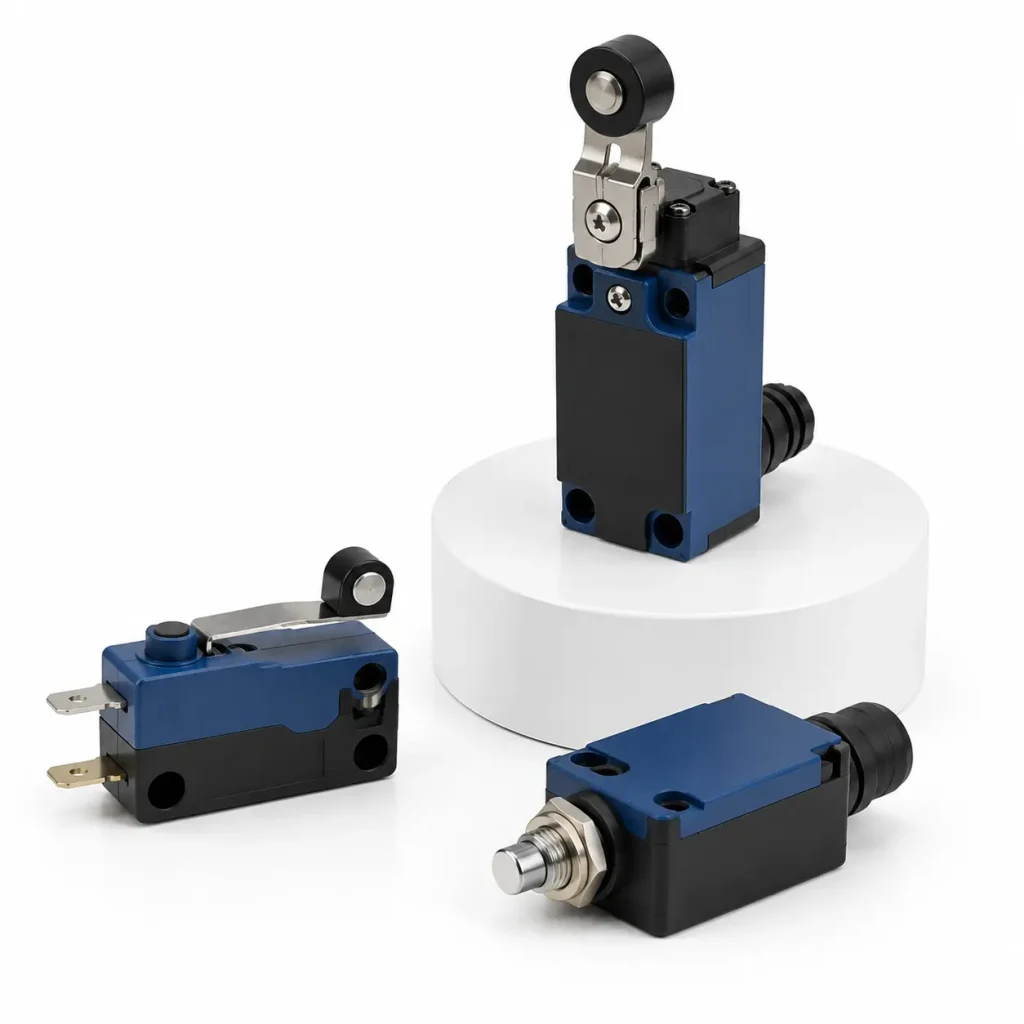

میکروسوئیچ

میکروسوئیچ

کاربرد میکروسوئیچ چیست؟ میکروسوئیچ یا Micro Switch نوعی کلید الکترومکانیکی کوچک و حساس است که با وارد شدن فشار یا حرکت مکانیکی به عملگر خود، وضعیت کنتاکت‌های داخلی را تغییر می‌دهد. این قطعه در بسیاری از ماشین‌آلات و تجهیزات برای تشخیص موقعیت، تعیین انتهای حرکت، کنترل باز یا بسته بودن درب، تشخیص وضعیت مکانیزم و ارسال فرمان به مدار کنترل یا PLC استفاده می‌شود.

یکی از دلایل استفاده گسترده از میکروسوئیچ، ساختار ساده و عملکرد قابل‌اعتماد آن در کاربردهایی است که تماس مکانیکی با جسم مشکلی ایجاد نمی‌کند. مدل‌های مختلف میکروسوئیچ با اهرم، رولر، دکمه فشاری، بدنه‌های کوچک یا صنعتی و کنتاکت‌های متفاوت تولید می‌شوند. به همین دلیل در خرید میکروسئیچ باید نوع حرکت قطعه، نیروی مورد نیاز برای فعال شدن کلید، نوع کنتاکت، جریان و ولتاژ و شرایط محیطی در نظر گرفته شوند.

میکروسوئیچ چیست؟

میکروسوئیچ یک کلید الکتریکی است که معمولاً با حرکت کوتاه عملگر خود، کنتاکت‌های داخلی را تغییر وضعیت می‌دهد. در بسیاری از مدل‌ها مکانیزمی با عملکرد سریع یا Snap Action وجود دارد که باعث می‌شود کنتاکت پس از رسیدن عملگر به نقطه مشخص، به‌سرعت تغییر وضعیت دهد.

در واقع اگر بخواهیم خیلی ساده بگوییم کاربرد میکروسوئیچ چیست؟، می‌توان گفت میکروسوئیچ حرکت مکانیکی را به یک فرمان الکتریکی تبدیل می‌کند.

برای مثال هنگامی که یک قطعه متحرک در ماشین به انتهای مسیر می‌رسد، می‌تواند اهرم میکروسوئیچ را فشار دهد. میکروسوئیچ نیز با تغییر وضعیت کنتاکت، رسیدن قطعه به انتهای مسیر را به PLC یا مدار کنترل اطلاع می‌دهد.

نحوه عملکرد میکروسوئیچ

میکروسوئیچ دارای یک قسمت متحرک به نام Actuator است. این بخش ممکن است به شکل دکمه، اهرم یا اهرم رولردار طراحی شده باشد.

هنگامی که جسم به Actuator فشار وارد می‌کند، حرکت به مکانیزم داخلی منتقل می‌شود. پس از رسیدن به نقطه عملکرد، کنتاکت‌های داخلی تغییر وضعیت می‌دهند.

بسیاری از میکروسوئیچ‌ها دارای سه ترمینال اصلی هستند:

• COM یا پایه مشترک
• NO یا Normally Open
• NC یا Normally Closed

در حالت معمول، COM می‌تواند به NC متصل باشد. بعد از فعال شدن میکروسوئیچ، این اتصال قطع شده و مسیر COM به NO برقرار می‌شود.

البته آرایش دقیق پایه‌ها باید برای هر مدل از روی نقشه یا مشخصات همان محصول بررسی شود.

کاربرد میکروسوئیچ چیست؟

کاربرد میکروسوئیچ چیست؟ مهم‌ترین کاربرد این قطعه تشخیص موقعیت یا وضعیت یک بخش مکانیکی است. میکروسوئیچ می‌تواند مشخص کند که یک قطعه به انتهای حرکت رسیده، درب بسته شده، یک اهرم جابه‌جا شده یا مکانیزم در موقعیت مورد نظر قرار گرفته است.

از مهم‌ترین کاربردهای میکروسوئیچ می‌توان به تشخیص انتهای حرکت، کنترل درب دستگاه، ماشین‌آلات صنعتی، تجهیزات بسته‌بندی، سیستم‌های مکانیکی، لوازم خانگی، تجهیزات کنترلی و انواع مکانیزم‌های رفت‌وبرگشتی اشاره کرد.

کاربرد میکروسوئیچ در تشخیص انتهای حرکت

یکی از مهم‌ترین پاسخ‌ها به سؤال کاربرد میکروسوئیچ چیست؟ استفاده برای تشخیص انتهای حرکت است.

فرض کنید یک میز متحرک در دستگاه روی یک مسیر حرکت می‌کند. در انتهای مسیر یک میکروسوئیچ نصب می‌شود. هنگامی که میز به آن نقطه می‌رسد، اهرم میکروسوئیچ را فشار می‌دهد.

در این لحظه کنتاکت تغییر وضعیت داده و PLC متوجه می‌شود که حرکت به انتهای مسیر رسیده است.

کنترلر می‌تواند پس از دریافت این فرمان موتور را متوقف کند، جهت حرکت را تغییر دهد یا مرحله بعدی فرآیند را آغاز کند.

کاربرد میکروسوئیچ به عنوان لیمیت سوئیچ

میکروسوئیچ در بسیاری از سیستم‌ها برای ایجاد عملکرد Limit استفاده می‌شود.

در این کاربرد کلید در یک نقطه مشخص از مسیر حرکت نصب می‌شود و وقتی بخش متحرک به آن می‌رسد، وضعیت مدار تغییر می‌کند.

به همین دلیل خرید میکروسئیچ برای ماشین‌آلاتی که نیاز به تشخیص ساده و مکانیکی End Position دارند بسیار رایج است.

البته در محیط‌های صنعتی سنگین ممکن است استفاده از یک Limit Switch کامل با بدنه مقاوم‌تر گزینه مناسب‌تری باشد.

کاربرد میکروسوئیچ در ماشین‌آلات صنعتی

در ماشین‌آلات صنعتی میکروسوئیچ می‌تواند برای کنترل موقعیت بخش‌های مختلف استفاده شود.

برای مثال می‌توان وضعیت یک اهرم، درب، میز، اسلاید، کاور یا مکانیزم متحرک را با آن تشخیص داد.

در برخی سیستم‌ها میکروسوئیچ تنها یک سیگنال کنترلی برای PLC ارسال می‌کند. در سیستم‌های ساده‌تر نیز ممکن است مستقیماً بخشی از مدار فرمان را قطع یا وصل کند.

کاربرد میکروسوئیچ در خطوط تولید

خطوط تولید دارای مکانیزم‌های متعدد حرکتی هستند و دانستن موقعیت این بخش‌ها برای ترتیب درست مراحل اهمیت دارد.

میکروسوئیچ می‌تواند رسیدن مکانیزم به نقطه مشخص را تشخیص دهد و به سیستم کنترل اجازه دهد مرحله بعدی را اجرا کند.

در خطوط جدید برای بسیاری از کاربردها از سنسورهای غیرتماسی استفاده می‌شود؛ با این حال میکروسوئیچ همچنان برای کاربردهای ساده، مکانیکی و کم‌هزینه انتخاب رایجی است.

کاربرد میکروسوئیچ در ماشین‌آلات بسته‌بندی

ماشین‌آلات بسته‌بندی معمولاً دارای تعداد زیادی اهرم، کاور، درب و مکانیزم متحرک هستند.

میکروسوئیچ می‌تواند برای تشخیص وضعیت این قسمت‌ها استفاده شود.

برای مثال ماشین می‌تواند تنها زمانی عملیات بعدی را انجام دهد که مکانیزم متحرک به نقطه مشخص رسیده و میکروسوئیچ مربوط به آن تغییر وضعیت داده باشد.

کاربرد میکروسوئیچ در درب دستگاه

یکی دیگر از کاربردهای رایج، تشخیص باز یا بسته بودن درب است.

هنگامی که درب بسته می‌شود، زبانه یا بخش مکانیکی آن Actuator میکروسوئیچ را فشار می‌دهد.

مدار کنترل از این طریق متوجه بسته شدن درب می‌شود.

در کاربردهای مرتبط با ایمنی ماشین، باید از تجهیزات و سوئیچ‌های دارای استاندارد مناسب همان سیستم استفاده شود و میکروسوئیچ عمومی را نباید بدون بررسی به‌عنوان تجهیز ایمنی تخصصی به کار برد.

کاربرد میکروسوئیچ در لوازم خانگی

میکروسوئیچ در بسیاری از تجهیزات خانگی و الکتریکی نیز استفاده می‌شود.

تشخیص وضعیت درب، تشخیص موقعیت مکانیزم داخلی یا ایجاد فرمان هنگام فشار دادن یک قسمت متحرک از نمونه کاربردهای آن هستند.

در چنین تجهیزات کوچکی، ابعاد کم و نیروی عملکرد مناسب اهمیت زیادی دارد.

انواع میکروسوئیچ

هنگام خرید میکروسئیچ با مدل‌های مختلفی روبه‌رو می‌شویم. تفاوت اصلی بسیاری از آنها در نوع Actuator یا عملگر است.

مدل‌های رایج عبارت‌اند از:

• میکروسوئیچ فشاری
• میکروسوئیچ اهرمی
• میکروسوئیچ اهرم بلند
• میکروسوئیچ رولردار
• میکروسوئیچ اهرم رولردار
• میکروسوئیچ کوچک یا Miniature
• میکروسوئیچ Subminiature
• میکروسوئیچ صنعتی
• میکروسوئیچ آب‌بندی‌شده
• میکروسوئیچ سیم‌دار

میکروسوئیچ فشاری

در مدل Plunger جسم مستقیماً روی یک دکمه یا پیستون کوچک فشار وارد می‌کند.

این نوع برای کاربردهایی مناسب است که جسم به شکل مستقیم به محل مشخصی می‌رسد و امکان تنظیم دقیق موقعیت وجود دارد.

در نصب این مدل باید از وارد کردن فشار یا کورس بیش از حد به عملگر جلوگیری شود.

میکروسوئیچ اهرمی

در Lever Micro Switch یک اهرم به بخش فشاری اصلی متصل شده است.

وجود اهرم باعث می‌شود جسم بتواند راحت‌تر و از محدوده بزرگ‌تری کلید را فعال کند.

این مدل در ماشین‌آلات و مکانیزم‌های حرکتی بسیار رایج است.

میکروسوئیچ رولردار

Roller Lever Micro Switch دارای یک رولر در انتهای اهرم است.

هنگامی که جسم متحرک از روی رولر عبور می‌کند، رولر حرکت کرده و اهرم را فعال می‌کند.

این ساختار در مقایسه با تماس لغزشی مستقیم می‌تواند حرکت روان‌تری ایجاد کند و برای مکانیزم‌های رفت‌وبرگشتی مناسب باشد.

میکروسوئیچ کوچک

Miniature و Subminiature Micro Switch برای تجهیزاتی طراحی می‌شوند که فضای نصب محدود دارند.

در خرید میکروسئیچ کوچک نباید تصور کرد که تمام مدل‌ها مشخصات الکتریکی یکسان دارند. حتی با ابعاد مشابه، Current Rating و نوع Contact می‌تواند متفاوت باشد.

میکروسوئیچ ضدآب

در محیط‌های مرطوب، پرگردوغبار یا دارای پاشش آب می‌توان از مدل‌های Sealed استفاده کرد.

این محصولات معمولاً دارای آب‌بندی بهتری در اطراف عملگر و محل خروج سیم هستند.

برای خرید میکروسئیچ در محیط‌های مرطوب باید IP Rating دقیق مدل بررسی شود.

کنتاکت NO میکروسوئیچ

NO مخفف Normally Open است.

در حالت معمول این مسیر باز است و بین COM و NO اتصال وجود ندارد.

پس از فعال شدن کلید، COM به NO متصل می‌شود.

این حالت برای ایجاد فرمان هنگام رسیدن قطعه به موقعیت مشخص قابل استفاده است.

کنتاکت NC میکروسوئیچ

NC مخفف Normally Closed است.

در حالت عادی COM به NC متصل است و پس از فشرده شدن میکروسوئیچ این مسیر قطع می‌شود.

استفاده از NO یا NC باید بر اساس منطق مدار و PLC انجام شود.

تفاوت میکروسوئیچ و لیمیت سوئیچ

یکی از مواردی که هنگام خرید میکروسئیچ باید شناخت، تفاوت آن با Limit Switch است.

میکروسوئیچ معمولاً یک کلید کوچک با مکانیزم Snap Action است.

Limit Switch اصطلاح گسترده‌تری برای تجهیزی است که در ماشین‌آلات برای تشخیص انتهای حرکت استفاده می‌شود. بسیاری از Limit Switchهای صنعتی داخل بدنه خود از مکانیزم Micro Switch استفاده می‌کنند.

Limit Switch صنعتی معمولاً بدنه مقاوم‌تر، Head بزرگ‌تر و Actuatorهای متنوعی برای محیط‌های صنعتی دارد.

تفاوت میکروسوئیچ و سنسور مجاورتی

میکروسوئیچ برای عمل کردن نیازمند تماس مکانیکی است.

اما سنسور مجاورتی می‌تواند جسم را بدون تماس تشخیص دهد.

برای مثال سنسور القایی با نزدیک شدن فلز فعال می‌شود و نیازی ندارد جسم به آن برخورد کند.

این تفاوت باعث می‌شود سنسورهای غیرتماسی در کاربردهای بسیار پرسرعت یا دارای سیکل بالا مزایایی داشته باشند، در حالی که میکروسوئیچ برای بسیاری از سیستم‌های ساده، اقتصادی و مکانیکی همچنان گزینه مناسبی است.

تفاوت میکروسوئیچ و شستی

Push Button معمولاً توسط اپراتور و به‌صورت دستی فعال می‌شود.

اما میکروسوئیچ بیشتر برای فعال شدن توسط یک قطعه یا حرکت مکانیکی طراحی شده است.

هر دو می‌توانند دارای کنتاکت NO یا NC باشند، اما کاربرد اصلی آنها متفاوت است.

Snap Action در میکروسوئیچ چیست؟

Snap Action به مکانیزمی گفته می‌شود که باعث تغییر سریع وضعیت کنتاکت‌ها پس از رسیدن Actuator به نقطه مشخص می‌شود.

یعنی حتی اگر اهرم با سرعت کم حرکت کند، پس از عبور از نقطه عملکرد، کنتاکت داخلی با مکانیزم فنری سریع تغییر وضعیت می‌دهد.

این ساختار یکی از مشخصه‌های اصلی بسیاری از Micro Switchها است.

Operating Force چیست؟

Operating Force میزان نیروی لازم برای فعال کردن میکروسوئیچ است.

در خرید میکروسئیچ این عدد باید با مکانیزم دستگاه هماهنگ باشد.

اگر قطعه متحرک نیروی کافی برای فشردن کلید نداشته باشد، میکروسوئیچ به‌درستی عمل نمی‌کند.

از طرف دیگر Actuator نباید تحت فشار مکانیکی بیش از حد قرار بگیرد.

Operating Position چیست؟

Operating Position نقطه‌ای از حرکت Actuator است که کنتاکت‌های داخلی در آن تغییر وضعیت می‌دهند.

در ماشین‌آلات دقیق باید محل نصب کلید به‌گونه‌ای تنظیم شود که جسم با اطمینان از این نقطه عبور کند.

Pretravel چیست؟

Pretravel میزان حرکت Actuator از حالت آزاد تا نقطه عملکرد است.

هرچه این مقدار بیشتر باشد، جسم باید مسافت بیشتری Actuator را حرکت دهد تا کلید تغییر وضعیت دهد.

Overtravel چیست؟

Overtravel مقدار حرکت مجازی است که Actuator بعد از نقطه عملکرد می‌تواند ادامه دهد.

در طراحی مکانیکی باید حرکت قطعه به اندازه کافی برای فعال کردن میکروسوئیچ باشد، اما نباید از محدوده مجاز کلید بیشتر شود.

Differential Movement چیست؟

Differential Movement فاصله بین نقطه فعال شدن کلید و نقطه برگشت آن هنگام آزاد شدن Actuator است.

این اختلاف کمک می‌کند خروجی دقیقاً در یک نقطه مرزی دائماً قطع و وصل نشود.

جریان میکروسوئیچ

Current Rating یکی از مهم‌ترین مشخصات برای خرید میکروسئیچ است.

هر مدل برای جریان مشخصی طراحی شده و مقدار مجاز می‌تواند بر اساس ولتاژ و نوع بار تغییر کند.

اگر میکروسوئیچ تنها به ورودی PLC متصل باشد، جریان بسیار کمتری نسبت به حالتی عبور می‌کند که مستقیماً یک Load را کنترل کند.

ولتاژ میکروسوئیچ

میکروسوئیچ‌ها می‌توانند برای مدارهای AC یا DC طراحی شده باشند.

ولتاژ و جریان مجاز باید هم‌زمان بررسی شوند.

نباید صرفاً به ظاهر مشابه دو میکروسوئیچ اعتماد کرد، زیرا Rating الکتریکی آنها ممکن است متفاوت باشد.

بار مقاومتی و القایی

نوع Load نیز روی انتخاب میکروسوئیچ تأثیر می‌گذارد.

بارهای القایی مانند Relay Coil، Contactor یا Solenoid هنگام قطع جریان رفتار متفاوتی نسبت به بار مقاومتی دارند و می‌توانند ولتاژ برگشتی ایجاد کنند.

در خرید میکروسئیچ باید Rating مربوط به نوع واقعی بار بررسی شود.

طول عمر مکانیکی

Mechanical Life تعداد سیکل‌هایی را نشان می‌دهد که مکانیزم کلید در شرایط تعریف‌شده برای آنها طراحی شده است.

در دستگاه‌هایی که میکروسوئیچ مرتباً فعال و غیرفعال می‌شود، این مشخصه اهمیت زیادی دارد.

طول عمر الکتریکی

Electrical Life به تعداد Switchingهایی مربوط است که کنتاکت‌ها هنگام عبور جریان می‌توانند انجام دهند.

این مقدار معمولاً به نوع بار، جریان و ولتاژ وابسته است.

Electrical Life و Mechanical Life لزوماً یکسان نیستند.

نوع ترمینال میکروسوئیچ

مدل‌های مختلف با روش‌های اتصال متفاوت تولید می‌شوند.

رایج‌ترین ترمینال‌ها شامل:

• Solder Terminal
• Quick Connect
• Screw Terminal
• Wire Lead

در خرید میکروسئیچ باید روش سیم‌کشی دستگاه نیز در نظر گرفته شود.

درجه حفاظت

درجه حفاظت IP برای میکروسوئیچ‌هایی که در معرض آب یا گردوغبار قرار می‌گیرند اهمیت زیادی دارد.

مدل‌های باز برای نصب داخل محفظه‌های محافظ مناسب هستند.

برای محیط‌های مرطوب یا آلوده بهتر است مدل Sealed متناسب با محیط انتخاب شود.

دمای کاری

هر Micro Switch محدوده دمای کاری مشخصی دارد.

دمای بیش از حد می‌تواند روی بدنه، آب‌بندی، فنر یا کنتاکت‌ها تأثیر بگذارد.

در محیط‌های صنعتی گرم یا سرد باید Temperature Range پیش از خرید میکروسئیچ بررسی شود.

مقاومت در برابر لرزش

در بعضی ماشین‌آلات میکروسوئیچ دائماً در معرض Vibration قرار دارد.

مدل نامناسب ممکن است در اثر لرزش عملکرد ناپایداری داشته باشد.

روش نصب، نوع Actuator و مقاومت مکانیکی محصول باید متناسب با ماشین انتخاب شوند.

مزایای میکروسوئیچ

اگر بررسی کنیم کاربرد میکروسوئیچ چیست؟ مشخص می‌شود دلیل استفاده گسترده از این محصول ترکیبی از سادگی و تنوع است.

از مزایای مهم آن می‌توان به موارد زیر اشاره کرد:

• ساختار ساده و کاربردی
• قیمت مناسب در بسیاری از مدل‌ها
• تنوع زیاد در شکل Actuator
• وجود کنتاکت NO و NC
• نصب نسبتاً ساده
• امکان اتصال به PLC
• مناسب برای تشخیص مستقیم موقعیت
• در دسترس بودن در ابعاد مختلف
• تولید مدل‌های Sealed برای محیط‌های سخت‌تر

محدودیت‌های میکروسوئیچ

مهم‌ترین محدودیت میکروسوئیچ نیاز به تماس مکانیکی است.

در هر سیکل جسم باید به Actuator نیرو وارد کند. در نتیجه در کاربردهای بسیار پرسرعت یا دارای میلیون‌ها سیکل، سایش مکانیکی باید مورد توجه قرار گیرد.

کنتاکت‌های داخلی نیز طول عمر الکتریکی محدودی دارند.

همچنین اگر نصب مکانیکی به‌درستی انجام نشود، وارد شدن ضربه یا Overtravel بیش از حد می‌تواند باعث کاهش عمر کلید شود.

نکات مهم هنگام خرید میکروسئیچ

در خرید میکروسئیچ ابتدا مشخص کنید کلید برای چه کاری استفاده می‌شود.

نوع حرکت جسم را بررسی کنید. اگر جسم مستقیم حرکت می‌کند مدل Plunger می‌تواند مناسب باشد؛ برای حرکت جانبی یا عبور جسم، Lever یا Roller Lever گزینه‌های قابل بررسی هستند.

نوع کنتاکت NO یا NC باید با مدار کنترل تطبیق داشته باشد.

ولتاژ و جریان مجاز باید با Load هماهنگ شوند.

Operating Force را بررسی کنید تا مکانیزم دستگاه نیروی کافی برای فعال کردن کلید داشته باشد.

Pretravel و Overtravel باید با حرکت مکانیکی هماهنگ باشند.

در محیط‌های مرطوب، گردوغباردار یا روغنی باید درجه حفاظت محصول بررسی شود.

Mechanical Life و Electrical Life برای کاربردهای پرتکرار اهمیت زیادی دارند.

نوع ترمینال و ابعاد بدنه باید متناسب با فضای نصب انتخاب شوند.

در نهایت بهترین روش خرید میکروسئیچ بررسی شماره فنی و دیتاشیت دقیق محصول است، نه انتخاب تنها بر اساس ظاهر کلید.

برندهای معروف میکروسوئیچ

OMRON از برندهای شناخته‌شده در زمینه Basic Switch و Micro Switch است و مدل‌های مختلف فشاری، اهرمی و صنعتی تولید می‌کند.

Honeywell نیز انواع Micro Switch و Limit Switch را برای تجهیزات صنعتی و کنترلی عرضه می‌کند.

Panasonic مدل‌های مختلف Micro Switch کوچک و دقیق برای تجهیزات الکتریکی و الکترونیکی تولید می‌کند.

Schneider Electric بیشتر در حوزه Position Switch و Limit Switch صنعتی شناخته می‌شود و محصولات متنوعی برای کنترل حرکت ماشین‌آلات دارد.

برندهایی مانند ZF و Marquardt نیز در حوزه Snap Action Switch و Micro Switch محصولات مختلفی ارائه می‌کنند.

در خرید میکروسئیچ بهتر است علاوه بر برند، نوع Actuator، Rating الکتریکی، درجه حفاظت، ابعاد و طول عمر محصول مقایسه شوند.

جمع‌بندی

کاربرد میکروسوئیچ چیست؟ میکروسوئیچ برای تشخیص موقعیت، انتهای حرکت، باز یا بسته بودن درب و وضعیت اجزای مکانیکی استفاده می‌شود. این کلید با حرکت Actuator خود، کنتاکت‌های داخلی را تغییر داده و یک فرمان الکتریکی برای مدار کنترل یا PLC ایجاد می‌کند.

مدل‌های فشاری، اهرمی و Roller Lever از رایج‌ترین انواع میکروسوئیچ هستند و هرکدام برای نوع خاصی از حرکت مکانیکی مناسب‌اند.

در خرید میکروسئیچ باید نوع عملگر، کنتاکت NO یا NC، Operating Force، جریان و ولتاژ، Pretravel، Overtravel، طول عمر، نوع ترمینال، درجه حفاظت و شرایط محیطی بررسی شوند. انتخاب صحیح میکروسوئیچ باعث می‌شود تشخیص موقعیت در ماشین با پایداری بیشتری انجام شود.
