در بسیاری از ماشین‌آلات صنعتی لازم است سیستم بداند یک قطعه به انتهای مسیر رسیده، یک در بسته شده، یک مکانیزم در موقعیت مشخص قرار گرفته یا یک حرکت مکانیکی کامل شده است. برای تشخیص چنین وضعیت‌هایی معمولاً از تجهیزاتی مانند لیمیت سوئیچ و میکروسوئیچ استفاده می‌شود.
در نگاه اول ممکن است این دو تجهیز کاملاً شبیه به هم به نظر برسند، چون هر دو با تماس مکانیکی عمل می‌کنند و می‌توانند وضعیت یک قطعه را به سیستم کنترل اعلام کنند. با این حال، تفاوت لیمیت سوئیچ و میکروسوئیچ در ساختار، اندازه، نحوه تحریک، تحمل شرایط محیطی و نوع کاربرد باعث می‌شود انتخاب آن‌ها در صنعت یکسان نباشد.
شناخت این تفاوت‌ها کمک می‌کند برای هر ماشین یا فرایند، تجهیزی انتخاب شود که هم از نظر عملکرد مناسب باشد و هم در شرایط کاری عمر بیشتری داشته باشد.

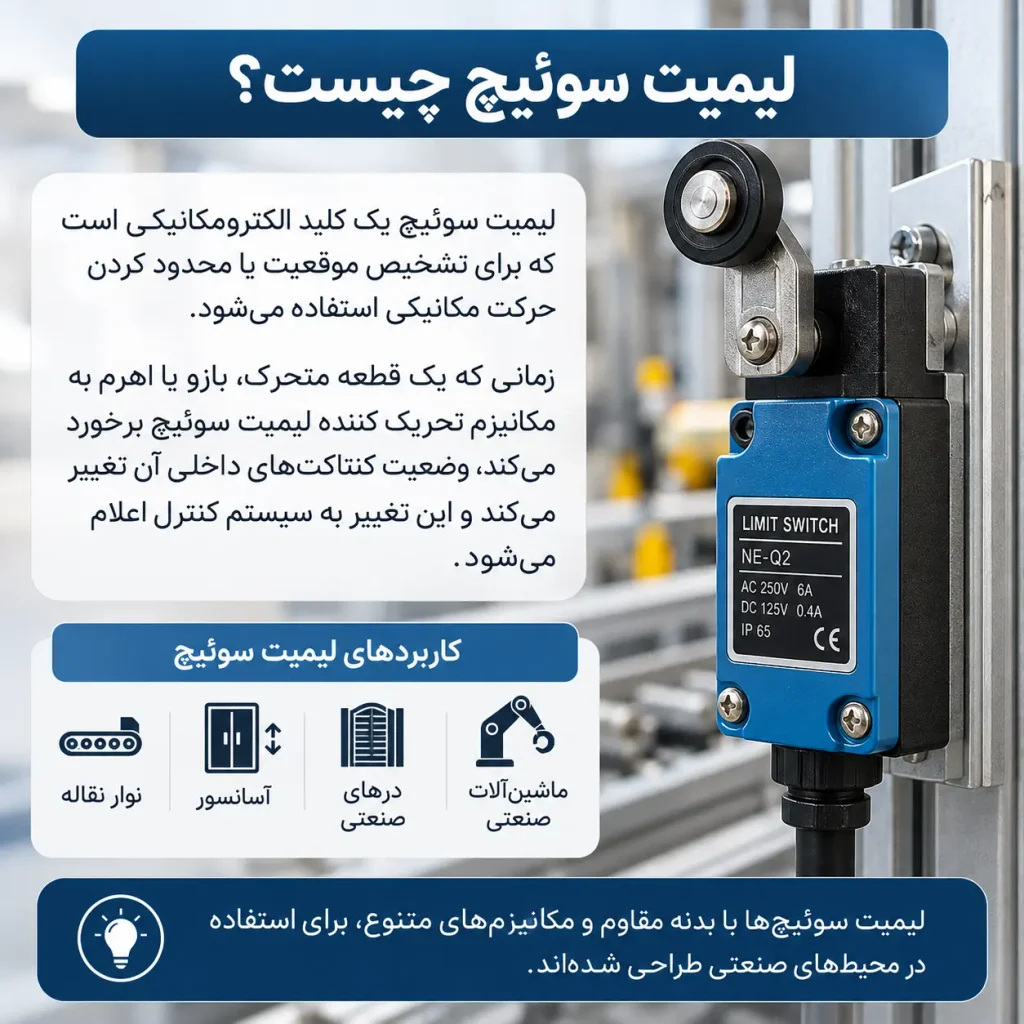

لیمیت سوئیچ چیست؟
لیمیت سوئیچ یک کلید الکترومکانیکی است که برای تشخیص موقعیت یا محدود کردن حرکت مکانیکی استفاده می‌شود.
زمانی که یک قطعه متحرک، بازو، اهرم یا بخشی از ماشین به مکانیزم تحریک‌کننده لیمیت سوئیچ برخورد می‌کند، وضعیت کنتاکت‌های داخلی آن تغییر می‌کند.
این تغییر وضعیت می‌تواند به سیستم کنترل اعلام کند که یک حرکت کامل شده یا قطعه به موقعیت موردنظر رسیده است.
لیمیت سوئیچ‌ها در ماشین‌آلات صنعتی، نوار نقاله، آسانسور، درهای صنعتی، تجهیزات جابه‌جایی و بسیاری از مکانیزم‌های حرکتی استفاده می‌شوند.
میکروسوئیچ چیست؟
میکروسوئیچ نیز یک کلید مکانیکی است، اما معمولاً ابعاد کوچک‌تری دارد و برای عمل کردن به حرکت و نیروی کمی نیاز دارد.
یکی از ویژگی‌های مهم میکروسوئیچ، تغییر سریع وضعیت کنتاکت‌های داخلی پس از رسیدن محرک به نقطه مشخص است.
این عملکرد سریع باعث می‌شود میکروسوئیچ برای تشخیص موقعیت‌های دقیق، مکانیزم‌های کوچک و تجهیزاتی که فضای نصب محدودی دارند مناسب باشد.
میکروسوئیچ‌ها را می‌توان در تجهیزات بسته‌بندی، دستگاه‌های کوچک صنعتی، مکانیزم قفل، درپوش تجهیزات، ماشین‌آلات دقیق و سیستم‌های ایمنی مشاهده کرد.
مهم‌ترین تفاوت لیمیت سوئیچ و میکروسوئیچ چیست؟
مهم‌ترین تفاوت لیمیت سوئیچ و میکروسوئیچ به نوع طراحی و محیط استفاده مربوط می‌شود.
لیمیت سوئیچ معمولاً به‌عنوان یک تجهیز صنعتی کامل با بدنه مقاوم، مکانیزم تحریک بیرونی و قابلیت نصب مستقیم روی ماشین استفاده می‌شود.
در مقابل، میکروسوئیچ اغلب ابعاد کوچک‌تری دارد و ممکن است به‌عنوان بخشی از یک مجموعه مکانیکی یا داخل یک تجهیز نصب شود.
در واقع، در بسیاری از مدل‌های لیمیت سوئیچ ممکن است یک مکانیزم سوئیچ داخلی مشابه میکروسوئیچ وجود داشته باشد، اما مجموعه نهایی برای شرایط صنعتی طراحی شده است.
تفاوت از نظر اندازه
اندازه یکی از واضح‌ترین تفاوت‌های این دو تجهیز است.
میکروسوئیچ‌ها معمولاً کوچک و جمع‌وجور هستند و در مکان‌هایی که فضای نصب محدود است کاربرد زیادی دارند.
لیمیت سوئیچ‌ها اغلب بدنه بزرگ‌تری دارند و روی بدنه ماشین، شاسی یا کنار مسیر حرکت قطعات نصب می‌شوند.
ابعاد بزرگ‌تر لیمیت سوئیچ امکان استفاده از بدنه مقاوم‌تر، کابل‌گلند، کانکتور و انواع مکانیزم تحریک را فراهم می‌کند.
بنابراین اگر فضای نصب بسیار محدود باشد، میکروسوئیچ می‌تواند گزینه مناسب‌تری باشد.
تفاوت لیمیت سوئیچ و میکروسوئیچ از نظر مکانیزم تحریک
لیمیت سوئیچ‌ها با انواع مختلفی از مکانیزم‌های تحریک تولید می‌شوند.
مدل‌های اهرمی، غلطکی، فشاری، میله‌ای و چرخشی از نمونه‌های رایج هستند.
این تنوع باعث می‌شود لیمیت سوئیچ بتواند با انواع حرکت‌های خطی و دورانی هماهنگ شود.
میکروسوئیچ نیز می‌تواند دارای اهرم، غلطک یا دکمه فشاری باشد، اما مکانیزم آن معمولاً کوچک‌تر و حساس‌تر است.
در نتیجه یکی از موارد مهم در بررسی تفاوت لیمیت سوئیچ و میکروسوئیچ نوع حرکت مکانیکی و نحوه تماس قطعه با سوئیچ است.
کدام‌یک برای محیط صنعتی مقاوم‌تر است؟
لیمیت سوئیچ‌های صنعتی معمولاً برای نصب مستقیم در محیط ماشین‌آلات طراحی می‌شوند.
بسته به مدل، بدنه آن‌ها می‌تواند در برابر گردوغبار، رطوبت، ضربه و روغن مقاومت مناسبی داشته باشد.
بعضی مدل‌ها نیز دارای درجه حفاظت بالایی هستند و می‌توانند در محیط‌های صنعتی سخت مورد استفاده قرار گیرند.
میکروسوئیچ‌های معمولی اغلب بدنه بازتر یا کوچک‌تری دارند و ممکن است برای نصب مستقیم در محیط آلوده مناسب نباشند.
البته مدل‌های محافظت‌شده و صنعتی میکروسوئیچ نیز وجود دارند، اما در حالت کلی لیمیت سوئیچ برای نصب مستقیم روی تجهیزات صنعتی گزینه متداول‌تری است.
تفاوت در دقت تشخیص موقعیت
میکروسوئیچ‌ها معمولاً با جابه‌جایی مکانیکی کمی تغییر وضعیت می‌دهند.
به همین دلیل در مکانیزم‌هایی که تشخیص موقعیت دقیق اهمیت دارد، می‌توانند عملکرد مناسبی داشته باشند.
لیمیت سوئیچ نیز امکان تشخیص موقعیت قابل اعتماد را دارد، اما مقدار حرکت لازم برای تحریک آن به نوع هد، اهرم یا مکانیزم سوئیچ بستگی دارد.
بنابراین نمی‌توان صرفاً بر اساس نام تجهیز درباره دقت تصمیم گرفت و باید مشخصات مدل انتخاب‌شده بررسی شود.
تفاوت در تحمل حرکت‌های مکانیکی
در ماشین‌آلات سنگین ممکن است قطعه متحرک با نیروی بیشتری به سوئیچ برخورد کند.
لیمیت سوئیچ‌های صنعتی معمولاً به‌گونه‌ای طراحی می‌شوند که چنین شرایطی را بهتر تحمل کنند.
برای مثال یک مدل غلطکی می‌تواند تماس قطعه متحرک را نرم‌تر کرده و فشار مستقیم روی مکانیزم داخلی را کاهش دهد.
در مقابل، وارد شدن نیروی بیش از حد به میکروسوئیچ ممکن است باعث آسیب به اهرم یا مکانیزم داخلی شود.
بنابراین هنگام انتخاب باید مقدار نیرو، سرعت حرکت و تعداد دفعات عملکرد نیز در نظر گرفته شود.

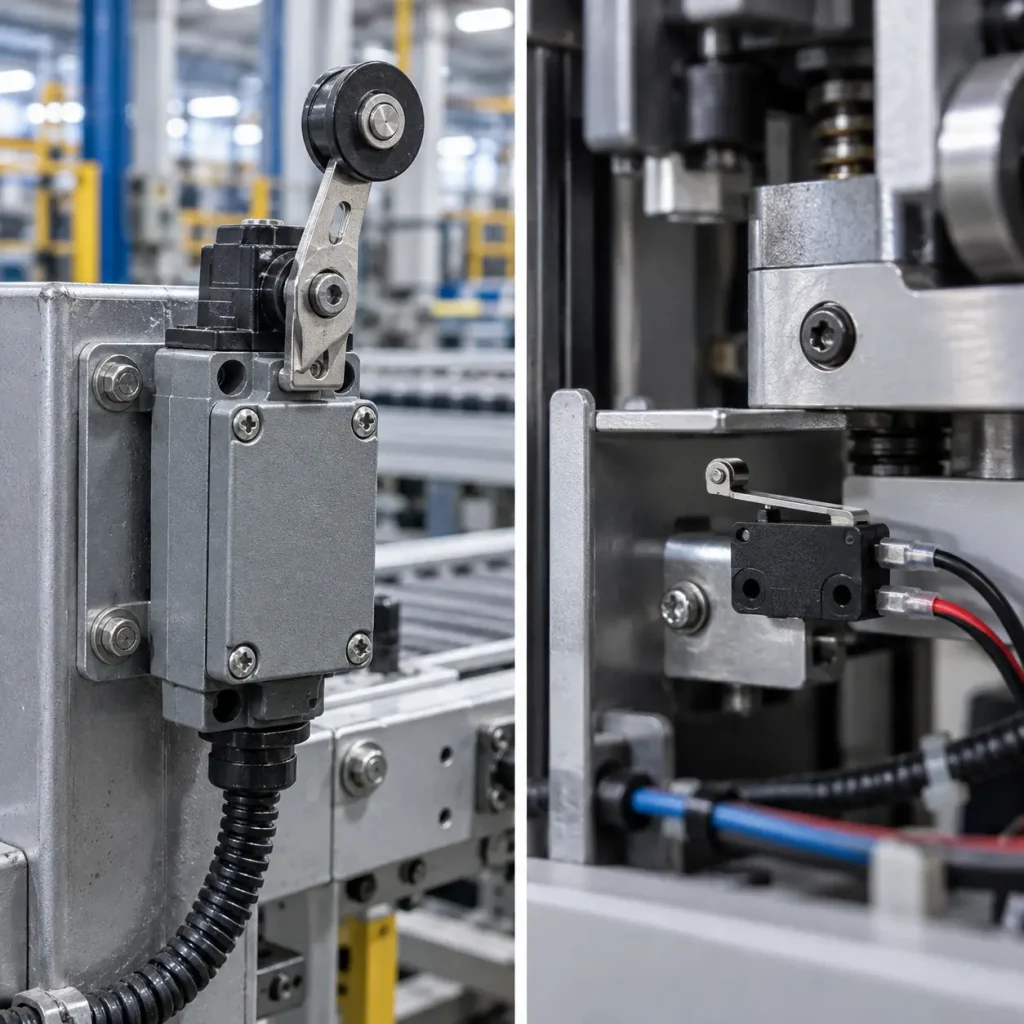

لیمیت سوئیچ در چه کاربردهایی استفاده می‌شود؟
لیمیت سوئیچ معمولاً در کاربردهایی استفاده می‌شود که هدف، تشخیص انتهای مسیر یا موقعیت یک بخش متحرک است.
برای مثال در نوار نقاله می‌توان از آن برای تشخیص رسیدن قطعه یا موقعیت مکانیزم استفاده کرد.
در ماشین‌آلات صنعتی نیز لیمیت سوئیچ می‌تواند وضعیت در، حفاظ، بازو یا بخش متحرک دستگاه را تشخیص دهد.
از دیگر کاربردهای رایج می‌توان به آسانسور، تجهیزات جابه‌جایی، دستگاه‌های CNC، خطوط مونتاژ و سیستم‌های مکانیکی خودکار اشاره کرد.
میکروسوئیچ در چه کاربردهایی استفاده می‌شود؟
میکروسوئیچ در تجهیزاتی که فضای محدود، حرکت کم یا حساسیت بالا دارند کاربرد زیادی دارد.
برای مثال می‌توان از آن برای تشخیص بسته بودن درپوش، موقعیت اهرم، وضعیت یک مکانیزم داخلی یا فعال شدن قفل استفاده کرد.
در تجهیزات بسته‌بندی، ماشین‌آلات کوچک، دستگاه‌های الکترومکانیکی و برخی تجهیزات ایمنی نیز میکروسوئیچ کاربرد زیادی دارد.
اندازه کوچک آن باعث می‌شود بتوان این تجهیز را در داخل مجموعه‌های مکانیکی نصب کرد.
تفاوت لیمیت سوئیچ و میکروسوئیچ از نظر نصب
لیمیت سوئیچ معمولاً برای نصب مستقیم روی بدنه ماشین طراحی شده است.
بدنه آن دارای محل پیچ، ورودی کابل و هد مکانیکی قابل تنظیم است.
این ویژگی‌ها نصب و تنظیم آن را روی تجهیزات صنعتی ساده‌تر می‌کند.
میکروسوئیچ‌ها معمولاً با پیچ‌های کوچک یا نگهدارنده داخل تجهیز نصب می‌شوند.
به همین دلیل محل نصب باید به‌گونه‌ای طراحی شود که محرک دقیقاً در موقعیت مناسب با اهرم یا دکمه تماس پیدا کند.
تفاوت در سیم‌بندی
بسیاری از لیمیت سوئیچ‌ها و میکروسوئیچ‌ها دارای کنتاکت‌های COM، NO و NC هستند.
COM کنتاکت مشترک، NO کنتاکت نرمال باز و NC کنتاکت نرمال بسته است.
از نظر مفهوم سیم‌بندی، تفاوت زیادی میان این دو وجود ندارد، اما نوع ترمینال یا اتصال می‌تواند متفاوت باشد.
لیمیت سوئیچ صنعتی ممکن است دارای ترمینال داخلی، کانکتور یا کابل ثابت باشد.
میکروسوئیچ نیز ممکن است دارای پایه لحیمی، ترمینال فیشی یا سیم آماده باشد.
لیمیت سوئیچ یا میکروسوئیچ؛ کدام را انتخاب کنیم؟
برای انتخاب مناسب باید ابتدا شرایط مکانیکی بررسی شود.
اگر تجهیز قرار است مستقیم روی یک ماشین صنعتی نصب شود و در معرض گردوغبار، رطوبت یا برخوردهای مکانیکی قرار داشته باشد، لیمیت سوئیچ معمولاً گزینه مناسب‌تری است.
اما اگر فضای نصب محدود باشد و نیاز به تشخیص یک حرکت کوچک در داخل مکانیزم وجود داشته باشد، میکروسوئیچ می‌تواند انتخاب بهتری باشد.
در بررسی تفاوت لیمیت سوئیچ و میکروسوئیچ باید علاوه بر اندازه، مواردی مانند نوع محرک، تعداد دفعات عملکرد، شرایط محیطی، نوع اتصال و جریان قابل تحمل کنتاکت‌ها نیز بررسی شود.
هنگام انتخاب لیمیت سوئیچ چه نکاتی مهم است؟
نوع هد اولین مورد مهم است.
باید مشخص شود قطعه متحرک به‌صورت خطی، چرخشی یا از کنار با سوئیچ تماس پیدا می‌کند.
در مرحله بعد باید درجه حفاظت، جنس بدنه، تعداد کنتاکت‌ها و نوع اتصال بررسی شود.
سرعت حرکت مکانیزم نیز اهمیت دارد، زیرا برخورد شدید و مداوم می‌تواند عمر تجهیز را کاهش دهد.
هنگام انتخاب میکروسوئیچ چه نکاتی مهم است؟
در انتخاب میکروسوئیچ باید نیروی عملکرد، مقدار جابه‌جایی موردنیاز، نوع اهرم و ظرفیت الکتریکی کنتاکت‌ها بررسی شود.
ابعاد بدنه و محل سوراخ‌های نصب نیز اهمیت زیادی دارد.
اگر میکروسوئیچ داخل تجهیزی نصب می‌شود که لرزش زیادی دارد، ساختار نصب باید به‌گونه‌ای باشد که سوئیچ از جای خود حرکت نکند.
همچنین باید از وارد شدن نیروی بیش از حد به اهرم جلوگیری شود.
آیا میکروسوئیچ می‌تواند جای لیمیت سوئیچ را بگیرد؟
در برخی کاربردها امکان استفاده از میکروسوئیچ به جای لیمیت سوئیچ وجود دارد، اما این موضوع همیشه توصیه نمی‌شود.
اگر محیط تمیز باشد، فضای نصب محدود باشد و نیروی مکانیکی کمی به سوئیچ وارد شود، میکروسوئیچ می‌تواند نیاز سیستم را برطرف کند.
اما در محیط‌های صنعتی سخت، استفاده از لیمیت سوئیچی که برای همان شرایط طراحی شده باشد معمولاً قابلیت اطمینان بیشتری ایجاد می‌کند.
بنابراین انتخاب نباید فقط بر اساس عملکرد الکتریکی انجام شود و شرایط مکانیکی و محیطی نیز باید در نظر گرفته شود.
جدول مقایسه لیمیت سوئیچ و میکروسوئیچ
| ویژگی | لیمیت سوئیچ | میکروسوئیچ |
|---|---|---|
| اندازه | معمولاً بزرگ‌تر | کوچک و جمع‌وجور |
| محل نصب | روی ماشین و تجهیزات | داخل مکانیزم یا تجهیزات کوچک |
| مقاومت محیطی | معمولاً بیشتر | وابسته به مدل و محفظه |
| مکانیزم تحریک | تنوع بالا | کوچک و حساس |
| تحمل مکانیکی | مناسب کاربردهای صنعتی | مناسب نیروهای کمتر |
| دقت تحریک | مناسب | معمولاً حساس به حرکت کم |
| کاربرد رایج | انتهای مسیر و موقعیت ماشین | تشخیص وضعیت داخلی و حرکات کوچک |
جمع‌بندی تفاوت لیمیت سوئیچ و میکروسوئیچ
تفاوت لیمیت سوئیچ و میکروسوئیچ بیشتر از آنکه به عملکرد پایه الکتریکی مربوط باشد، به طراحی مکانیکی و شرایط استفاده آن‌ها مربوط است.
لیمیت سوئیچ معمولاً برای نصب مستقیم روی ماشین‌آلات، تشخیص انتهای مسیر و کار در محیط‌های صنعتی طراحی می‌شود. در مقابل، میکروسوئیچ کوچک‌تر است و برای تشخیص حرکت‌های محدود، موقعیت‌های دقیق و نصب داخل تجهیزات کاربرد زیادی دارد.
بنابراین برای انتخاب درست باید فضای نصب، نیروی برخورد، شرایط محیطی، نوع حرکت و تعداد دفعات عملکرد بررسی شود.
شناخت دقیق تفاوت لیمیت سوئیچ و میکروسوئیچ کمک می‌کند تجهیزی انتخاب شود که علاوه بر عملکرد درست، عمر مفید و قابلیت اطمینان بیشتری در ماشین‌آلات صنعتی داشته باشد.
