سنسور فشار یکی از تجهیزات مهم در سیستم‌های اتوماسیون صنعتی، خطوط تولید، تأسیسات، سیستم‌های هیدرولیک و پنوماتیک است. این سنسور وظیفه دارد فشار سیال را اندازه‌گیری کرده و نتیجه را به کنترلر، نمایشگر یا PLC ارسال کند. بااین‌حال، گاهی عدد نمایش‌داده‌شده با فشار واقعی سیستم مطابقت ندارد و اپراتور با نوسان، اختلاف یا مقدار غیرمنطقی روبه‌رو می‌شود.
شناخت خطاهای رایج سنسور فشار کمک می‌کند پیش از تعویض سنسور، عوامل مربوط به نصب، سیم‌کشی، تنظیمات و شرایط فرایند بررسی شوند. در بسیاری از موارد، سنسور سالم است و مقدار اشتباه به دلیل نصب نادرست، انتخاب محدوده نامناسب یا تنظیم غلط تجهیزات کنترلی نمایش داده می‌شود.
چرا سنسور فشار مقدار اشتباه نشان می‌دهد؟
عملکرد سنسور فشار تنها به خود سنسور وابسته نیست. منبع تغذیه، کابل‌کشی، محل نصب، دمای محیط، نوع سیال، تنظیمات ورودی PLC و حتی گرفتگی مسیر فشار می‌توانند روی نتیجه اندازه‌گیری تأثیر بگذارند.
به همین دلیل، هنگام بررسی خطاهای رایج سنسور فشار نباید بلافاصله نتیجه گرفت که سنسور خراب شده است. عیب‌یابی باید از ساده‌ترین موارد، مانند ولتاژ تغذیه و اتصالات، آغاز شود و سپس به کالیبراسیون و شرایط فرایند برسد.
۱. انتخاب محدوده فشار نامناسب
یکی از مهم‌ترین دلایل نمایش مقدار اشتباه، انتخاب سنسوری با محدوده اندازه‌گیری نامتناسب است. برای مثال، استفاده از سنسور ۰ تا ۱۰۰ بار در سیستمی که فشار آن معمولاً بین ۰ تا ۵ بار است، باعث کاهش دقت اندازه‌گیری می‌شود.
در چنین شرایطی، تغییرات کوچک فشار بخش بسیار محدودی از محدوده سنسور را درگیر می‌کنند و ممکن است نمایشگر نتواند اختلاف‌های جزئی را به‌درستی نشان دهد.
برای انتخاب مناسب، بهتر است فشار کاری معمول سیستم در بخش میانی محدوده اندازه‌گیری سنسور قرار بگیرد. همچنین باید فشار لحظه‌ای، شوک‌های احتمالی و حداکثر فشار مجاز نیز در نظر گرفته شوند.
۲. اشتباه در تنظیم رنج ورودی PLC یا نمایشگر
یکی از خطاهای رایج سنسور فشار مربوط به هماهنگ نبودن خروجی سنسور با تنظیمات PLC یا نمایشگر است. فرض کنید سنسور دارای خروجی ۴ تا ۲۰ میلی‌آمپر و محدوده صفر تا ۱۰ بار است، اما ورودی PLC برای محدوده صفر تا ۱۰۰ بار تنظیم شده باشد. در این حالت، مقدار نمایش‌داده‌شده چند برابر فشار واقعی خواهد بود.
برای رفع این مشکل باید موارد زیر با مشخصات سنسور تطبیق داده شوند:
- نوع خروجی سنسور، مانند ۴ تا ۲۰ میلی‌آمپر یا صفر تا ۱۰ ولت
- حداقل و حداکثر محدوده فشار
- واحد اندازه‌گیری مانند بار، پاسکال یا PSI
- مقدار خام ورودی آنالوگ در PLC
- فرمول تبدیل سیگنال به فشار
تنظیم اشتباه اسکیل ورودی یکی از مواردی است که معمولاً به خرابی سنسور نسبت داده می‌شود، درحالی‌که مشکل از برنامه‌نویسی یا تنظیمات نمایشگر است.
۳. افت یا نوسان ولتاژ تغذیه
سنسور فشار برای تولید سیگنال دقیق به تغذیه پایدار نیاز دارد. کاهش ولتاژ، نوسان منبع تغذیه یا استفاده از منبع نامناسب می‌تواند باعث ناپایداری خروجی شود.
برای مثال، یک سنسور ۲۴ ولت DC ممکن است در ولتاژ کمتر از محدوده مجاز، همچنان روشن باشد اما خروجی دقیقی تولید نکند. این وضعیت معمولاً با نوسان عدد، کاهش ناگهانی مقدار یا قطع و وصل شدن سیگنال همراه است.
هنگام بررسی خطاهای رایج سنسور فشار، ولتاژ باید در محل اتصال خود سنسور اندازه‌گیری شود؛ زیرا ممکن است ولتاژ خروجی منبع تغذیه مناسب باشد اما به دلیل طول کابل یا اتصال ضعیف، ولتاژ کمتری به سنسور برسد.

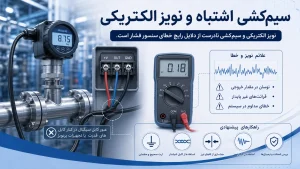

۴. سیم‌کشی اشتباه یا اتصال ضعیف
جابه‌جایی سیم‌های تغذیه و خروجی، شل بودن ترمینال‌ها، قطعی داخلی کابل یا استفاده از سوکت نامناسب از عوامل مهم ایجاد خطا هستند.
در سنسورهای دارای خروجی جریان، قطع شدن مسیر لوپ می‌تواند مقدار صفر یا خطای ورودی ایجاد کند. در خروجی‌های ولتاژی نیز افت ولتاژ روی کابل ممکن است عددی کمتر از مقدار واقعی نشان دهد.
برای جلوگیری از این مشکل، نقشه سیم‌بندی درج‌شده روی بدنه یا دیتاشیت سنسور باید بررسی شود. اعتماد به رنگ سیم‌ها بدون مطالعه مشخصات فنی همیشه درست نیست؛ زیرا رنگ‌بندی کابل در بعضی مدل‌ها متفاوت است.
۵. وجود نویز الکتریکی در مسیر کابل
عبور کابل سنسور فشار از کنار کابل موتور، اینورتر، کنتاکتور یا تجهیزات قدرت می‌تواند باعث ورود نویز به سیگنال شود. نتیجه این وضعیت معمولاً نوسان سریع مقدار فشار است، حتی زمانی که فشار واقعی سیستم ثابت مانده است.
برای کاهش نویز بهتر است کابل سیگنال از کابل‌های قدرت فاصله داشته باشد و در محیط‌های صنعتی از کابل شیلددار استفاده شود. اتصال صحیح شیلد و زمین‌کردن اصولی تابلو نیز اهمیت زیادی دارد.
نویز الکتریکی از خطاهای رایج سنسور فشار در محیط‌هایی است که تعداد زیادی موتور، درایو و تجهیزات سوئیچینگ فعالیت می‌کنند.

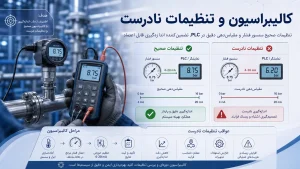

۶. کالیبراسیون نادرست یا تغییر نقطه صفر
پس از مدتی استفاده، ممکن است نقطه صفر سنسور تغییر کند. در این حالت، سنسور حتی زمانی که هیچ فشاری وجود ندارد، مقدار مثبت یا منفی نشان می‌دهد. این پدیده با عنوان جابه‌جایی صفر یا Zero Drift شناخته می‌شود.
تغییر نقطه صفر می‌تواند به دلایل زیر ایجاد شود:
- افزایش عمر سنسور
- قرار گرفتن طولانی‌مدت تحت فشار بالا
- تغییرات شدید دما
- ضربه مکانیکی
- نصب نادرست
- کالیبراسیون غیراصولی
برای بررسی دقیق، سنسور باید در فشار صفر و چند نقطه مشخص با یک مرجع معتبر مقایسه شود. تنظیم نقطه صفر بدون ابزار مرجع ممکن است خطای اندازه‌گیری را بیشتر کند.
۷. گرفتگی مسیر ورودی فشار
در بعضی فرایندها، رسوبات، ذرات جامد، روغن غلیظ یا مواد باقی‌مانده وارد پورت سنسور می‌شوند و مسیر انتقال فشار را محدود می‌کنند. در این شرایط، پاسخ سنسور کند شده یا مقدار فشار کمتر از میزان واقعی نمایش داده می‌شود.
گرفتگی مسیر بیشتر در سیستم‌هایی دیده می‌شود که سیال دارای ذرات، چسبندگی یا رسوب است. استفاده از دیافراگم مناسب، سیل جداکننده یا اتصالات مخصوص می‌تواند از تماس مستقیم ماده با بخش حساس سنسور جلوگیری کند.
تمیزکردن پورت باید مطابق دستورالعمل سازنده انجام شود. وارد کردن ابزار تیز به داخل دیافراگم ممکن است آسیب دائمی ایجاد کند.
۸. وجود هوا در خطوط هیدرولیک
وجود حباب هوا در سیستم‌های هیدرولیک می‌تواند باعث نوسان فشار و پاسخ نامنظم سنسور شود. هوا قابلیت فشرده‌شدن دارد و در زمان تغییر فشار مانند یک عامل تأخیری عمل می‌کند.
اگر سنسور فشار در نقطه‌ای نصب شده باشد که هوا در آن جمع می‌شود، مقدار نمایش‌داده‌شده ممکن است با فشار واقعی بخش اصلی سیستم تفاوت داشته باشد. هواگیری مناسب خطوط و انتخاب محل نصب صحیح، این مشکل را تا حد زیادی کاهش می‌دهد.

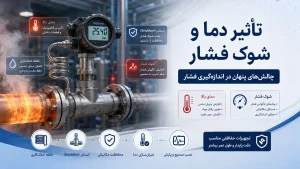

۹. تأثیر دمای بیش از حد
هر سنسور فشار دارای محدوده دمای مجاز برای محیط و سیال است. عبور از این محدوده می‌تواند باعث تغییر مشخصات الکترونیکی، انحراف خروجی یا آسیب‌دیدن دیافراگم شود.
قرار دادن سنسور در نزدیکی کوره، بویلر، بخار داغ یا خطوط دارای سیال با دمای بالا، بدون استفاده از تجهیزات محافظ، یکی از خطاهای رایج سنسور فشار است.
در چنین شرایطی می‌توان از لوله رابط، سیفون، خنک‌کننده یا دیافراگم سیل استفاده کرد تا دمای منتقل‌شده به سنسور کاهش پیدا کند.
۱۰. شوک فشار و ضربه قوچ
تغییر ناگهانی جریان سیال ممکن است فشار لحظه‌ای بسیار بالایی ایجاد کند. این پدیده که در خطوط آب با عنوان ضربه قوچ شناخته می‌شود، می‌تواند از محدوده اندازه‌گیری سنسور فراتر برود.
حتی اگر فشار معمول سیستم پایین باشد، شوک‌های لحظه‌ای ممکن است باعث تغییر دائمی نقطه صفر یا آسیب‌دیدن بخش حساس شوند. در این حالت، سنسور پس از وقوع شوک همچنان کار می‌کند اما مقدار دقیقی نشان نمی‌دهد.
استفاده از اسنابر، دمپر فشار و انتخاب سنسوری با تحمل اضافه‌فشار مناسب، احتمال ایجاد این آسیب را کاهش می‌دهد.
۱۱. نشتی در اتصالات
نشتی جزئی در رزوه‌ها، شیلنگ‌ها، شیرها یا رابط‌های متصل به سنسور باعث می‌شود فشار واقعی به‌طور کامل به دیافراگم منتقل نشود. در نتیجه مقدار نمایش‌داده‌شده کمتر از فشار اصلی خواهد بود.
برای بررسی نشتی باید تمام اتصالات از نظر محکم بودن، نوع آب‌بندی و سازگاری رزوه‌ها بررسی شوند. استفاده بیش از حد از نوار تفلون نیز ممکن است بخشی از مسیر ورودی سنسور را مسدود کند.
۱۲. استفاده از سنسور نامناسب برای نوع فشار
سنسورهای فشار ممکن است فشار مطلق، فشار نسبی یا اختلاف فشار را اندازه‌گیری کنند. انتخاب نوع اشتباه باعث اختلاف دائمی بین عدد نمایش‌داده‌شده و مقدار مورد انتظار می‌شود.
سنسور فشار نسبی مقدار فشار را نسبت به فشار جو می‌سنجد، درحالی‌که سنسور فشار مطلق، خلأ کامل را به‌عنوان نقطه مرجع در نظر می‌گیرد. این تفاوت در بعضی کاربردها می‌تواند اختلاف قابل‌توجهی ایجاد کند.
در زمان انتخاب سنسور باید نوع فشار موردنیاز در فرایند دقیقاً مشخص شود.
۱۳. مسدود شدن مسیر مرجع فشار جو
در برخی سنسورهای فشار نسبی، یک مسیر کوچک برای ارتباط با فشار هوای محیط وجود دارد. اگر این مسیر با گردوغبار، رطوبت، رنگ یا مواد دیگر بسته شود، سنسور نمی‌تواند تغییرات فشار جو را جبران کند.
این مشکل ممکن است به‌صورت تغییر تدریجی مقدار یا اختلاف اندازه‌گیری در ارتفاع‌ها و شرایط آب‌وهوایی مختلف ظاهر شود. هنگام نصب سنسور نباید مسیر تنفسی یا بخش مرجع آن پوشانده شود.
۱۴. نصب سنسور در محل نامناسب
محل نصب نقش مهمی در دقت اندازه‌گیری دارد. نصب سنسور نزدیک پمپ، شیر کنترلی، زانویی یا نقطه‌ای با آشفتگی شدید جریان می‌تواند فشار ناپایداری ایجاد کند.
همچنین در خطوط بخار یا مایعات، جهت نصب سنسور باید به‌گونه‌ای باشد که از تجمع مایع، هوا یا رسوب در مسیر جلوگیری شود. رعایت دستورالعمل نصب سازنده بخش مهمی از پیشگیری از خطاهای رایج سنسور فشار است.
۱۵. ناسازگاری سنسور با سیال
جنس دیافراگم، بدنه و آب‌بندی سنسور باید با سیال سازگار باشد. مواد خورنده، اسیدی یا شیمیایی ممکن است به‌مرور به بخش حساس آسیب بزنند و باعث تغییر خروجی شوند.
این خرابی همیشه به‌صورت قطع کامل سنسور ظاهر نمی‌شود. گاهی سنسور همچنان سیگنال تولید می‌کند اما مقدار آن دارای خطای ثابت یا نوسان است. پیش از خرید باید سازگاری متریال سنسور با نوع سیال بررسی شود.
نشانه‌های رایج وجود خطا در سنسور فشار
برخی نشانه‌ها می‌توانند مسیر عیب‌یابی را مشخص کنند:
| نشانه مشاهده‌شده | علت‌های احتمالی |
|---|---|
| نمایش مقدار صفر | قطع تغذیه، قطعی کابل، گرفتگی مسیر یا خرابی خروجی |
| نمایش حداکثر مقدار | اتصال اشتباه، فشار بیش از حد یا تنظیم غلط PLC |
| نوسان سریع عدد | نویز الکتریکی، ارتعاش، حباب هوا یا فشار ناپایدار |
| اختلاف ثابت با فشار واقعی | کالیبراسیون نامناسب، تغییر نقطه صفر یا انتخاب نوع فشار اشتباه |
| پاسخ کند سنسور | گرفتگی پورت، سیال غلیظ یا وجود هوا در خط |
| افزایش تدریجی خطا | فرسودگی سنسور، دمای بالا یا خوردگی دیافراگم |
روش اصولی عیب‌یابی سنسور فشار
برای پیدا کردن علت خطا بهتر است مراحل عیب‌یابی به‌ترتیب انجام شوند:
بررسی منبع تغذیه
ولتاژ تغذیه را در محل اتصال سنسور اندازه‌گیری کنید و مطمئن شوید در محدوده مجاز قرار دارد.
کنترل سیم‌بندی
اتصالات، سوکت، کابل و شماره پایه‌ها را با نقشه فنی سنسور مطابقت دهید.
اندازه‌گیری مستقیم خروجی
خروجی جریان یا ولتاژ سنسور را با مولتی‌متر اندازه‌گیری کنید. اگر خروجی سنسور درست ولی مقدار نمایشگر نادرست باشد، مشکل احتمالاً مربوط به PLC یا تنظیمات اسکیل است.
مقایسه با فشار مرجع
مقدار سنسور را با گیج یا کالیبراتور معتبر مقایسه کنید. این کار مشخص می‌کند خطا از خود سنسور است یا شرایط فرایند.
بررسی مسیر فشار
پورت ورودی، شیرها، شیلنگ‌ها و اتصالات را از نظر گرفتگی، نشتی و وجود هوا بررسی کنید.
کنترل شرایط محیطی
دما، رطوبت، ارتعاش، نویز الکتریکی و احتمال ورود آب به کانکتور را بررسی کنید.
چه زمانی باید سنسور فشار تعویض شود؟
در صورتی که پس از کنترل تغذیه، سیم‌کشی، تنظیمات PLC و مسیر فشار همچنان اختلاف قابل‌توجهی وجود داشته باشد، سنسور باید کالیبره یا تعویض شود.
نشانه‌هایی مانند خروجی ثابت در تمام فشارها، تغییر شدید نقطه صفر، واکنش بسیار کند، خوردگی دیافراگم یا نفوذ رطوبت به بخش الکترونیکی معمولاً نشان‌دهنده خرابی سنسور هستند.
البته تعویض سنسور بدون شناسایی علت اصلی ممکن است باعث تکرار خرابی شود. برای مثال، اگر شوک فشار یا دمای زیاد عامل آسیب باشد، سنسور جدید نیز پس از مدت کوتاهی دچار مشکل خواهد شد.
چگونه از نمایش مقدار اشتباه جلوگیری کنیم؟
برای کاهش خطاهای رایج سنسور فشار باید از زمان انتخاب و نصب، شرایط واقعی فرایند در نظر گرفته شوند. انتخاب محدوده مناسب، استفاده از سنسور سازگار با سیال، رعایت اصول سیم‌کشی و انجام کالیبراسیون دوره‌ای تأثیر زیادی در دقت اندازه‌گیری دارند.
همچنین بهتر است کابل سنسور از تجهیزات قدرت فاصله داشته باشد، اتصالات به‌صورت دوره‌ای کنترل شوند و برای مقابله با ضربه قوچ یا نوسانات شدید از تجهیزات محافظ استفاده شود.
جمع‌بندی
خطاهای رایج سنسور فشار همیشه به معنای سوختن یا خرابی کامل سنسور نیستند. اشتباه در تنظیم رنج PLC، افت ولتاژ، سیم‌کشی نادرست، نویز، گرفتگی مسیر، نشتی، تغییر دما و انتخاب نامناسب سنسور از مهم‌ترین دلایل نمایش مقدار اشتباه محسوب می‌شوند.
با اجرای یک فرایند عیب‌یابی مرحله‌به‌مرحله می‌توان علت اصلی خطا را پیدا کرد و از تعویض غیرضروری تجهیزات جلوگیری نمود. انتخاب صحیح سنسور، نصب اصولی و بررسی دوره‌ای سیستم نیز باعث افزایش دقت اندازه‌گیری و طول عمر تجهیزات خواهد شد.
