لیمیت سوئیچ یکی از قطعات مهم در ماشین‌آلات، تابلوهای برق و سیستم‌های اتوماسیون صنعتی است که برای تشخیص موقعیت، پایان مسیر حرکت و کنترل تجهیزات مکانیکی مورد استفاده قرار می‌گیرد. با وجود ساختار نسبتاً ساده این قطعه، عوامل مختلفی می‌توانند باعث کاهش دقت، عملکرد نامنظم یا از کار افتادن کامل آن شوند.
شناخت علت خرابی لیمیت سوئیچ به تکنسین‌ها و اپراتورها کمک می‌کند تا پیش از توقف خط تولید، مشکل را شناسایی کنند. در بسیاری از موارد، لیمیت سوئیچ قبل از خرابی کامل نشانه‌هایی مانند تأخیر در قطع و وصل، ایجاد صدای غیرعادی، گیرکردن اهرم یا ارسال سیگنال ناپایدار نشان می‌دهد.
در این مقاله مهم‌ترین دلایل خرابی، نشانه‌های نیاز به تعویض و روش‌های افزایش طول عمر لیمیت سوئیچ را بررسی می‌کنیم.
لیمیت سوئیچ چگونه کار می‌کند؟
لیمیت سوئیچ یک کلید الکترومکانیکی است که بر اثر برخورد یا حرکت یک قطعه مکانیکی فعال می‌شود. هنگامی که جسم متحرک به اهرم، غلتک، میله یا عملگر لیمیت سوئیچ برخورد می‌کند، وضعیت کنتاکت‌های داخلی تغییر می‌کند.
این تغییر وضعیت می‌تواند برای متوقف کردن موتور، تغییر جهت حرکت دستگاه، ارسال فرمان به PLC یا فعال‌کردن یک هشدار استفاده شود. بنابراین هرگونه اختلال مکانیکی یا الکتریکی در این قطعه ممکن است عملکرد کل سیستم را تحت تأثیر قرار دهد.
برای شناسایی دقیق علت خرابی لیمیت سوئیچ باید هم قسمت مکانیکی و هم بخش الکتریکی آن بررسی شود.

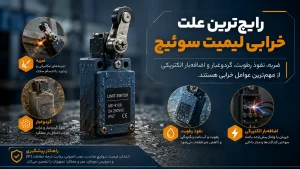

مهم‌ترین علت خرابی لیمیت سوئیچ چیست؟
خرابی لیمیت سوئیچ معمولاً نتیجه یک عامل واحد نیست. شرایط نصب، تعداد دفعات عملکرد، نوع بار الکتریکی، میزان ضربه، گردوغبار و رطوبت همگی می‌توانند در کاهش عمر این قطعه نقش داشته باشند.
در ادامه مهم‌ترین عوامل خرابی را بررسی می‌کنیم.
وارد شدن ضربه بیش از حد به عملگر
یکی از رایج‌ترین موارد علت خرابی لیمیت سوئیچ، برخورد شدید قطعه متحرک با اهرم یا غلتک آن است. لیمیت سوئیچ باید با فشار مشخصی فعال شود و وارد شدن نیروی بیشتر از حد مجاز می‌تواند باعث خم‌شدن اهرم، شکستن فنر یا تغییر موقعیت اجزای داخلی شود.
این مشکل زمانی بیشتر اتفاق می‌افتد که:
- سرعت قطعه متحرک زیاد باشد.
- محل نصب لیمیت سوئیچ به‌درستی تنظیم نشده باشد.
- مسیر حرکت دستگاه دارای لرزش یا ضربه باشد.
- عملگر لیمیت سوئیچ با زاویه نامناسب تحت فشار قرار بگیرد.
برای جلوگیری از این خرابی باید موقعیت نصب به‌گونه‌ای تنظیم شود که عملگر با فشار کنترل‌شده فعال شود و پس از تحریک، تحت فشار دائمی باقی نماند.
عبور جریان بیشتر از ظرفیت کنتاکت‌ها
هر لیمیت سوئیچ دارای ظرفیت مشخصی برای تحمل جریان و ولتاژ است. اتصال مستقیم بارهایی مانند موتور، کنتاکتور بزرگ، شیر برقی یا هیتر بدون توجه به ظرفیت کنتاکت‌ها می‌تواند باعث ایجاد جرقه و سوختگی در بخش داخلی شود.
عبور جریان نامناسب یکی از مهم‌ترین دلایل الکتریکی در بررسی علت خرابی لیمیت سوئیچ است. حتی اگر جریان مصرفی بار در حالت عادی مناسب باشد، جریان لحظه‌ای راه‌اندازی ممکن است چند برابر بیشتر از مقدار نامی باشد.
برای بارهای پرمصرف بهتر است خروجی لیمیت سوئیچ به رله واسط یا ورودی PLC متصل شود تا فشار الکتریکی کمتری به کنتاکت‌های آن وارد شود.
نفوذ آب، روغن و رطوبت
در محیط‌های صنعتی ممکن است لیمیت سوئیچ در معرض آب، روغن، بخار و مواد شیمیایی قرار بگیرد. اگر درجه حفاظت بدنه با شرایط محیط متناسب نباشد، این مواد به داخل سوئیچ نفوذ می‌کنند.
نفوذ رطوبت می‌تواند باعث موارد زیر شود:
- زنگ‌زدگی قطعات داخلی
- اکسیدشدن کنتاکت‌ها
- ایجاد اتصال کوتاه
- افزایش مقاومت الکتریکی
- گیرکردن مکانیزم حرکت
در چنین شرایطی، علت خرابی لیمیت سوئیچ معمولاً انتخاب مدل نامناسب یا آب‌بندی ناقص محل ورود کابل است. در محیط‌های مرطوب باید از مدل‌هایی با درجه حفاظت مناسب مانند IP65، IP67 یا بالاتر استفاده شود.
ورود گردوغبار و ذرات صنعتی
گردوغبار، براده فلزی، خاک، الیاف و ذرات تولیدی ممکن است وارد قسمت متحرک لیمیت سوئیچ شوند و حرکت اهرم را محدود کنند. این آلودگی‌ها به‌مرور زمان باعث کندشدن عملکرد یا گیرکردن کامل عملگر می‌شوند.
اگر لیمیت سوئیچ در صنایع چوب، سیمان، فولاد، نساجی یا محیط‌های دارای ذرات معلق نصب شده باشد، آلودگی محیط می‌تواند اصلی‌ترین علت خرابی لیمیت سوئیچ باشد.
استفاده از محافظ مکانیکی و تمیزکاری دوره‌ای می‌تواند احتمال بروز این مشکل را کاهش دهد.
فرسودگی مکانیکی بر اثر تعداد عملکرد زیاد
لیمیت سوئیچ یک قطعه مکانیکی است و اجزای داخلی آن عمر نامحدود ندارند. در خطوط تولید سریع ممکن است این قطعه در طول روز هزاران بار فعال و غیرفعال شود.
با افزایش تعداد عملکرد، فنر، اهرم، غلتک و کنتاکت‌های داخلی دچار فرسودگی می‌شوند. در این حالت ممکن است سوئیچ ظاهراً سالم باشد، اما فرمان را با تأخیر یا به‌صورت ناپایدار ارسال کند.
فرسودگی طبیعی یکی از موارد اجتناب‌ناپذیر علت خرابی لیمیت سوئیچ است. استفاده از محصول باکیفیت و انتخاب مدل متناسب با تعداد سیکل کاری، زمان رسیدن به این مرحله را به تعویق می‌اندازد.
نصب نادرست لیمیت سوئیچ
نصب اشتباه می‌تواند طول عمر لیمیت سوئیچ را به‌شدت کاهش دهد. اگر بدنه به‌درستی محکم نشده باشد، لرزش دستگاه باعث جابه‌جایی آن می‌شود. همچنین وارد شدن فشار از جهت نامناسب می‌تواند اهرم یا محور عملگر را خراب کند.
مهم‌ترین اشتباهات نصب عبارت‌اند از:
- نصب در فاصله نامناسب از قطعه متحرک
- تنظیم نبودن زاویه برخورد
- سفت‌کردن بیش از حد پیچ‌های بدنه
- کشیده‌شدن کابل
- استفاده نکردن از گلند مناسب
- نصب در معرض مستقیم ضربه یا آلودگی
در بسیاری از دستگاه‌ها، علت خرابی لیمیت سوئیچ خود قطعه نیست، بلکه محل و نحوه نصب آن است.
لرزش شدید دستگاه
لرزش مداوم می‌تواند اتصالات سیم‌ها را شل کند، پیچ‌های نصب را حرکت دهد و موجب عملکرد ناخواسته کنتاکت‌ها شود. در محیط‌هایی که موتور، پرس، کمپرسور یا تجهیزات سنگین فعالیت می‌کنند، لرزش باید در زمان انتخاب و نصب لیمیت سوئیچ جدی گرفته شود.
استفاده از پایه محکم، واشر مناسب و مدل‌های مقاوم در برابر لرزش، احتمال خرابی را کاهش می‌دهد.
سیم‌بندی اشتباه
اتصال نادرست پایه‌های COM، NO و NC ممکن است باعث عملکرد اشتباه سیستم شود. گاهی تصور می‌شود لیمیت سوئیچ خراب شده است، درحالی‌که مشکل از سیم‌بندی یا پارگی کابل است.
در زمان بررسی علت خرابی لیمیت سوئیچ باید مسیر سیم، ترمینال‌ها، سوکت‌ها و ورودی کنترلر نیز آزمایش شوند. شل‌شدن پیچ ترمینال یا قطع‌شدن یکی از رشته‌های کابل می‌تواند سیگنال را به‌صورت لحظه‌ای قطع کند.
ایجاد جرقه روی کنتاکت‌ها
بارهای القایی هنگام قطع‌شدن می‌توانند ولتاژ برگشتی ایجاد کنند. این ولتاژ باعث جرقه‌زدن و آسیب‌دیدن سطح کنتاکت‌های لیمیت سوئیچ می‌شود.
تکرار جرقه به‌مرور سطح کنتاکت را تخریب می‌کند و ممکن است کنتاکت‌ها به یکدیگر بچسبند. استفاده از دیود هرزگرد، مدار RC یا تجهیزات محافظ متناسب با نوع بار، از این مشکل جلوگیری می‌کند.
دمای بیش از حد محیط
هر لیمیت سوئیچ محدوده دمای کاری مشخصی دارد. نصب قطعه در نزدیکی کوره، هیتر، موتور داغ یا تجهیزات حرارتی ممکن است باعث ضعیف‌شدن فنر، تغییر شکل بدنه و آسیب عایق سیم‌ها شود.
دمای بسیار پایین نیز می‌تواند حرکت قطعات مکانیکی را کند کند. بنابراین هنگام بررسی علت خرابی لیمیت سوئیچ باید شرایط دمایی محیط نیز در نظر گرفته شود.
نشانه‌های خرابی لیمیت سوئیچ
خرابی لیمیت سوئیچ همیشه به‌صورت قطع کامل ظاهر نمی‌شود. در بسیاری از مواقع، نشانه‌های اولیه مدتی قبل از توقف کامل قطعه قابل مشاهده هستند.
عملکرد نامنظم دستگاه
اگر دستگاه در بعضی سیکل‌ها متوقف شود و در برخی دیگر به حرکت ادامه دهد، ممکن است خروجی لیمیت سوئیچ ناپایدار شده باشد. این وضعیت می‌تواند ناشی از فرسودگی کنتاکت، سیم شل یا گیرکردن عملگر باشد.
تأخیر در ارسال فرمان
لیمیت سوئیچ سالم باید بلافاصله پس از برخورد عملگر، وضعیت کنتاکت را تغییر دهد. تأخیر در ارسال فرمان ممکن است نشان‌دهنده ضعیف‌شدن فنر یا تجمع آلودگی در قسمت متحرک باشد.
گیرکردن اهرم یا غلتک
پس از برداشته‌شدن فشار، اهرم باید سریعاً به حالت اولیه برگردد. بازنگشتن اهرم یکی از نشانه‌های واضح خرابی مکانیکی است و معمولاً تعویض قطعه را ضروری می‌کند.
شنیده‌شدن صدای غیرعادی
در بسیاری از لیمیت سوئیچ‌ها هنگام فعال‌شدن یک صدای کلیک مشخص شنیده می‌شود. ضعیف‌شدن، تغییر یا حذف این صدا ممکن است نشانه شکستن فنر یا خرابی مکانیزم داخلی باشد.
داغ‌شدن بدنه یا ترمینال‌ها
افزایش دما می‌تواند نتیجه عبور جریان بالا، اتصال ضعیف یا افزایش مقاومت کنتاکت‌ها باشد. ادامه استفاده در این شرایط ممکن است به سوختگی کامل سوئیچ یا سیم‌ها منجر شود.
تغییر رنگ یا سیاه‌شدن ترمینال
سیاه‌شدن ترمینال‌ها معمولاً نشان‌دهنده جرقه، اتصال نامناسب یا عبور جریان بیش از حد است. این نشانه باید جدی گرفته شود، زیرا می‌تواند یکی از مراحل نهایی خرابی کنتاکت باشد.
قطع و وصل‌شدن سیگنال با لرزش
اگر با حرکت‌دادن کابل یا ضربه آرام به بدنه، وضعیت خروجی تغییر کند، احتمال خرابی داخلی یا شل‌بودن اتصالات وجود دارد.

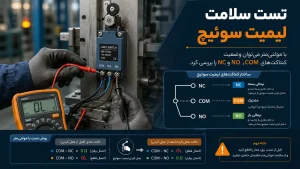

چگونه سلامت لیمیت سوئیچ را آزمایش کنیم؟
برای تشخیص دقیق علت خرابی لیمیت سوئیچ می‌توان از مولتی‌متر استفاده کرد. پیش از شروع آزمایش، برق دستگاه باید قطع شود.
مولتی‌متر را روی حالت تست اتصال یا اندازه‌گیری مقاومت قرار دهید. سپس وضعیت پایه‌های COM و NC را قبل از فشار دادن عملگر بررسی کنید. در حالت عادی باید بین این دو پایه اتصال برقرار باشد.
با فشار دادن اهرم، اتصال COM و NC باید قطع و اتصال COM و NO برقرار شود. اگر خروجی تغییر نکند، با تأخیر تغییر کند یا مقدار مقاومت ناپایدار باشد، احتمال خرابی لیمیت سوئیچ زیاد است.
علاوه بر تست الکتریکی، حرکت آزادانه اهرم، سلامت کابل، محکم‌بودن ترمینال‌ها و وجود ترک یا خوردگی روی بدنه نیز باید بررسی شود.

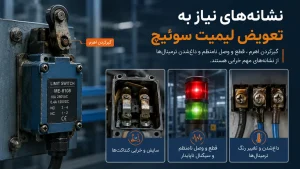

چه زمانی لیمیت سوئیچ باید تعویض شود؟
در بعضی موارد، تمیزکاری یا اصلاح سیم‌بندی مشکل را برطرف می‌کند؛ اما برخی نشانه‌ها بیانگر نیاز قطعی به تعویض هستند.
لیمیت سوئیچ باید تعویض شود اگر:
- اهرم یا عملگر شکسته یا خم شده باشد.
- کنتاکت‌ها قطع و وصل مطمئن نداشته باشند.
- آب یا روغن وارد بدنه شده باشد.
- بدنه ترک خورده یا تغییر شکل داده باشد.
- ترمینال‌ها سوخته یا ذوب شده باشند.
- سوئیچ پس از آزادشدن به حالت اولیه بازنگردد.
- عملکرد آن به لرزش و ضربه حساس شده باشد.
- مقاومت کنتاکت‌ها بیش از حد افزایش یافته باشد.
- دستگاه به دلیل سیگنال نامطمئن چند بار متوقف شده باشد.
در تجهیزات ایمنی، آسانسورها، بالابرها و ماشین‌آلات حساس، استفاده مجدد از یک لیمیت سوئیچ مشکوک توصیه نمی‌شود.
آیا لیمیت سوئیچ قابل تعمیر است؟
تعمیر لیمیت سوئیچ به نوع و ساختار آن بستگی دارد. برخی مدل‌های صنعتی امکان تعویض هد، اهرم یا عملگر را دارند؛ اما در مدل‌های کوچک و آب‌بندی‌شده، بازکردن بدنه ممکن است درجه حفاظت و دقت قطعه را از بین ببرد.
اگر علت خرابی لیمیت سوئیچ فقط کثیفی سطح عملگر، شل‌شدن پیچ یا تنظیم نبودن محل نصب باشد، می‌توان مشکل را بدون تعویض برطرف کرد. بااین‌حال، سوختگی کنتاکت، شکستگی فنر و نفوذ رطوبت معمولاً تعویض کامل قطعه را ضروری می‌کند.

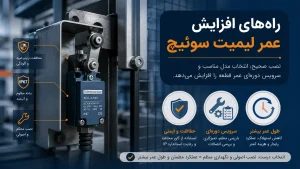

راه‌های افزایش عمر لیمیت سوئیچ
برای کاهش احتمال خرابی و افزایش طول عمر قطعه، رعایت چند نکته ضروری است:
انتخاب ظرفیت الکتریکی مناسب
ولتاژ و جریان مصرفی بار باید کمتر از ظرفیت نامی لیمیت سوئیچ باشد. برای بارهای سنگین از رله واسط استفاده کنید.
جلوگیری از ضربه مستقیم
محل نصب باید طوری تنظیم شود که اهرم با حرکت نرم و کنترل‌شده فعال شود. استفاده از ضربه‌گیر مکانیکی در بعضی دستگاه‌ها ضروری است.
انتخاب درجه حفاظت مناسب
در محیط‌های مرطوب، روغنی یا پرگردوغبار باید از لیمیت سوئیچ دارای درجه حفاظت مناسب استفاده شود.
بازدید و سرویس دوره‌ای
در برنامه نگهداری دستگاه، وضعیت پیچ‌ها، کابل، اهرم، غلتک و آب‌بندی لیمیت سوئیچ بررسی شود.
استفاده از تجهیزات حفاظتی
برای بارهای القایی، نصب مدارهای محافظ باعث کاهش جرقه و افزایش عمر کنتاکت‌ها می‌شود.
انتخاب برند و مدل معتبر
لیمیت سوئیچ باید بر اساس سرعت حرکت، تعداد عملکرد، شرایط محیطی و نوع عملگر انتخاب شود. استفاده از مدل ارزان و نامتناسب ممکن است هزینه توقف دستگاه را چند برابر کند.
تفاوت خرابی لیمیت سوئیچ با ایراد سیم‌بندی
پیش از تعویض قطعه باید مطمئن شوید مشکل واقعاً از لیمیت سوئیچ است. قطع‌شدن کابل، خرابی ورودی PLC، شل‌شدن ترمینال و نبود ولتاژ تغذیه می‌تواند علائمی مشابه خرابی سوئیچ ایجاد کند.
برای تشخیص بهتر، ابتدا خروجی لیمیت سوئیچ مستقیماً با مولتی‌متر آزمایش شود. سپس کابل و ورودی کنترلر به‌صورت جداگانه بررسی شوند. این روش از تعویض غیرضروری قطعات جلوگیری می‌کند.
جمع‌بندی
شناخت علت خرابی لیمیت سوئیچ برای جلوگیری از توقف ناگهانی ماشین‌آلات و افزایش ایمنی خطوط صنعتی اهمیت زیادی دارد. ضربه شدید، عبور جریان بالا، نفوذ رطوبت، ورود گردوغبار، نصب نادرست، لرزش و فرسودگی کنتاکت‌ها از مهم‌ترین دلایل خرابی این قطعه هستند.
تأخیر در عملکرد، گیرکردن اهرم، قطع و وصل نامنظم، داغ‌شدن ترمینال و تغییر صدای سوئیچ از نشانه‌هایی هستند که باید جدی گرفته شوند. بازدید دوره‌ای و انتخاب مدل مناسب می‌تواند عمر لیمیت سوئیچ را افزایش دهد؛ اما در صورت آسیب‌دیدگی کنتاکت‌ها یا مکانیزم داخلی، تعویض قطعه مطمئن‌ترین راه‌حل خواهد بود.
