وقتی یک سنسور دما عدد اشتباهی نشان می‌دهد، اولین تصور معمولاً این است که خود سنسور خراب شده است؛ اما در محیط صنعتی همیشه موضوع به همین سادگی نیست. گاهی سنسور سالم است و خطا از سیم‌کشی، نویز الکتریکی، محل نصب، کیفیت اتصال یا حتی تجهیزات اندازه‌گیری ایجاد می‌شود.
شناخت علت خطای سنسور دما اهمیت زیادی دارد، چون یک اندازه‌گیری اشتباه می‌تواند باعث عملکرد نادرست سیستم کنترل، افزایش مصرف انرژی، آسیب به تجهیزات یا افت کیفیت محصول شود.
این موضوع در تابلو برق، کوره‌های صنعتی و ماشین‌آلات اهمیت بیشتری پیدا می‌کند، زیرا شرایط کاری در این محیط‌ها معمولاً شامل دمای بالا، میدان الکترومغناطیسی، لرزش و کابل‌کشی طولانی است.
خطای سنسور دما دقیقاً به چه معناست؟
خطای سنسور دما زمانی ایجاد می‌شود که مقدار نمایش‌داده‌شده با دمای واقعی نقطه اندازه‌گیری تفاوت داشته باشد.
برای مثال ممکن است دمای واقعی یک تجهیز 80 درجه سانتی‌گراد باشد اما سیستم کنترل عدد 86 درجه را نمایش دهد. در شرایط دیگر ممکن است عدد دما دائماً بالا و پایین شود یا حتی به‌طور کامل غیرواقعی باشد.
گاهی خطا ثابت است و همیشه چند درجه اختلاف وجود دارد، اما در بعضی مواقع خطا به‌صورت نوسانی ظاهر می‌شود.
نوع رفتار سنسور می‌تواند سرنخ خوبی برای پیدا کردن علت خطای سنسور دما باشد.

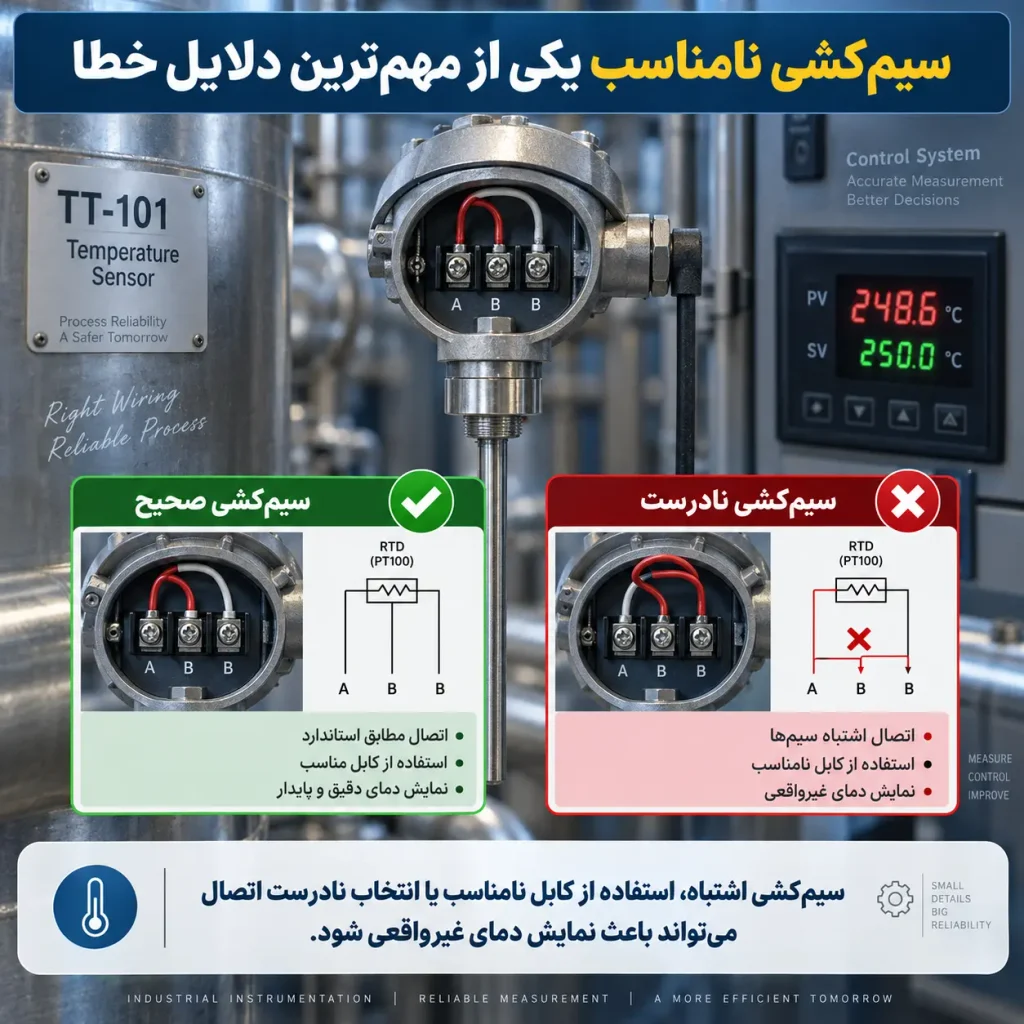

سیم‌کشی نامناسب یکی از مهم‌ترین دلایل خطا
یکی از رایج‌ترین مشکلات در سیستم‌های اندازه‌گیری دما، سیم‌کشی اشتباه یا نامناسب است.
در سنسورهایی مانند PT100 مقاومت سیم‌ها می‌تواند روی نتیجه اندازه‌گیری اثر بگذارد. به همین دلیل استفاده از روش اتصال مناسب دو سیمه، سه سیمه یا چهار سیمه اهمیت زیادی دارد.
در ترموکوپل نیز استفاده از کابل نامناسب می‌تواند خطای قابل توجهی ایجاد کند.
کابل ترموکوپل باید با نوع ترموکوپل مورد استفاده هماهنگ باشد. برای مثال استفاده از کابل نامناسب در یک ترموکوپل نوع K می‌تواند باعث ایجاد ولتاژهای اضافی و در نتیجه نمایش دمای اشتباه شود.
بنابراین هنگام بررسی علت خطای سنسور دما باید سیم‌کشی از اولین بخش‌هایی باشد که کنترل می‌شود.
نویز الکتریکی در تابلو برق
تابلو برق یکی از محیط‌هایی است که سنسورهای دما ممکن است در آن تحت تأثیر نویز الکتریکی قرار بگیرند.
در تابلوهای صنعتی تجهیزاتی مانند کنتاکتور، رله، موتور، منابع تغذیه و کابل‌های قدرت می‌توانند میدان الکترومغناطیسی ایجاد کنند.
اگر کابل سیگنال سنسور دما در کنار کابل‌های قدرت قرار گیرد، ممکن است نویز روی سیگنال اندازه‌گیری تأثیر بگذارد.
نتیجه این مشکل معمولاً به شکل نوسان عدد دما دیده می‌شود.
برای کاهش این اثر بهتر است کابل سنسور از مسیر کابل‌های قدرت جدا شود و در صورت نیاز از کابل شیلددار استفاده شود.
اتصال صحیح شیلد نیز اهمیت زیادی دارد، زیرا اتصال نادرست آن می‌تواند خود به یکی از عوامل ایجاد نویز تبدیل شود.

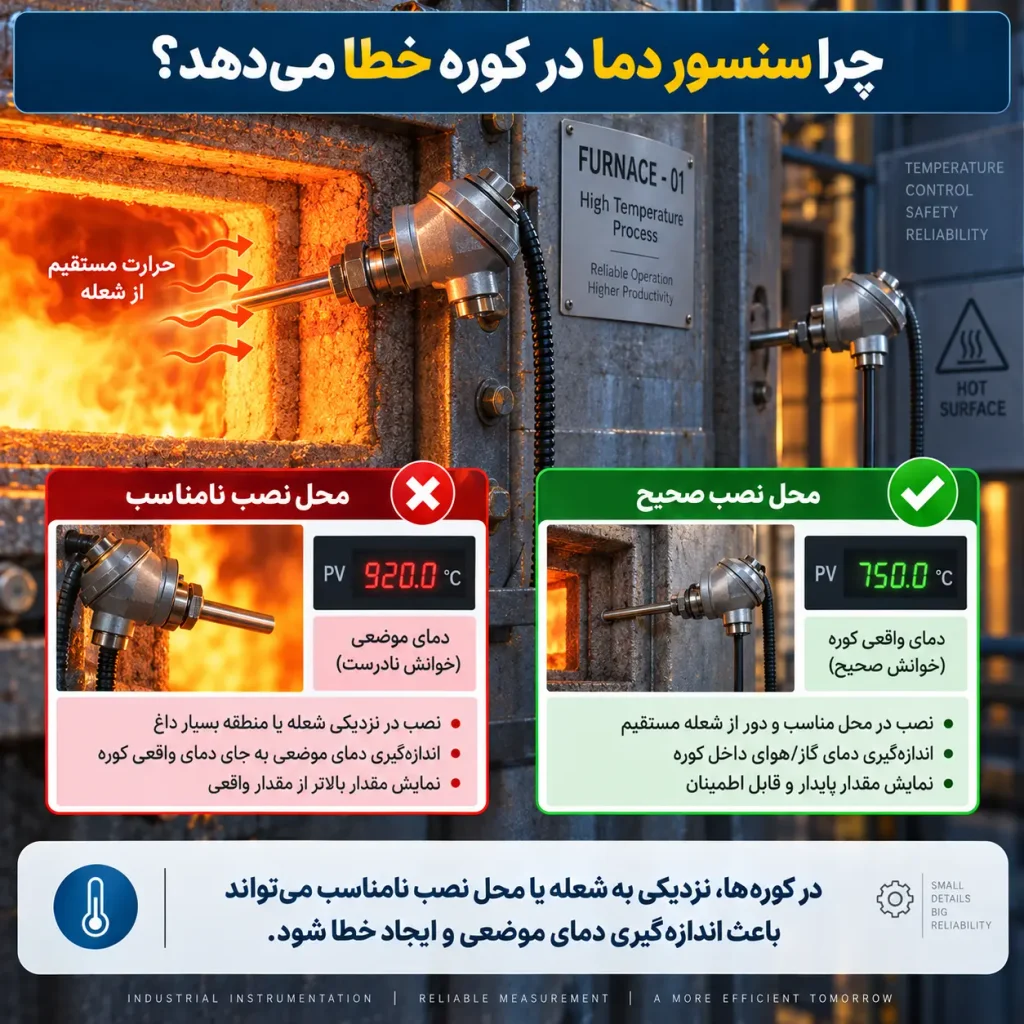

چرا سنسور دما در کوره خطا می‌دهد؟
کوره‌های صنعتی از سخت‌ترین محیط‌ها برای اندازه‌گیری دما هستند.
در این محیط‌ها دمای بسیار بالا، تابش حرارتی شدید و تغییرات سریع دما وجود دارد.
یکی از مهم‌ترین عوامل خطا در کوره، محل نصب سنسور است.
اگر سنسور در نزدیکی شعله یا المنت حرارتی قرار گیرد، ممکن است دمای موضعی را اندازه‌گیری کند و این دما نماینده دمای واقعی کل محفظه نباشد.
برای مثال ممکن است دمای محصول داخل کوره 400 درجه باشد اما سنسوری که نزدیک المنت قرار گرفته، دمای 450 درجه را ثبت کند.
در چنین شرایطی علت خطای سنسور دما خرابی سنسور نیست؛ بلکه محل نصب نامناسب است.
طول پراب سنسور چه تأثیری دارد؟
طول پراب یکی دیگر از عوامل مهم در اندازه‌گیری دقیق دما است.
اگر بخش حساس سنسور به اندازه کافی داخل محیط موردنظر قرار نگیرد، انتقال حرارت از دیواره یا محیط اطراف می‌تواند نتیجه اندازه‌گیری را تغییر دهد.
برای مثال اگر سنسور روی یک لوله نصب شده باشد اما قسمت حساس آن به‌خوبی وارد جریان سیال نشده باشد، ممکن است بیشتر تحت تأثیر دمای بدنه لوله قرار گیرد.
در مقابل، پرابی که عمق نصب مناسبی دارد می‌تواند دمای واقعی سیال یا فرایند را دقیق‌تر اندازه‌گیری کند.
اتصال مکانیکی نامناسب سنسور
نحوه تماس سنسور با سطح یا محیط مورد اندازه‌گیری نیز روی دقت تأثیر زیادی دارد.
اگر سنسور سطحی به‌درستی به بدنه تجهیز متصل نباشد، ممکن است بخشی از دمای محیط اطراف را دریافت کند.
وجود فاصله هوایی بین سنسور و سطح مورد اندازه‌گیری نیز باعث کاهش انتقال حرارت می‌شود.
این مشکل معمولاً در اندازه‌گیری دمای موتور، یاتاقان، بدنه تابلو یا لوله‌ها مشاهده می‌شود.
در چنین کاربردهایی باید سنسور تماس مناسب و پایدار با سطح داشته باشد.

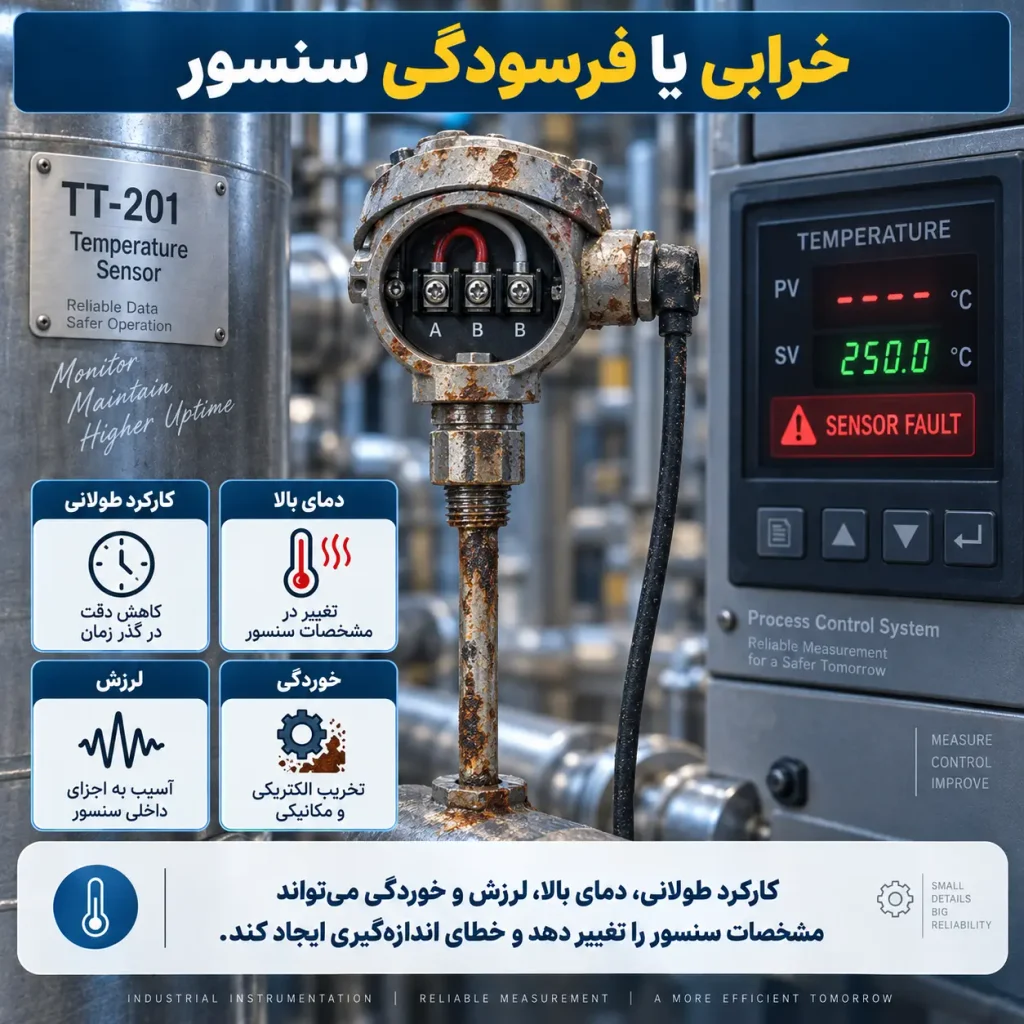

خرابی یا فرسودگی سنسور
در بعضی موارد علت خطای سنسور دما واقعاً خود سنسور است.
سنسورها نیز مانند هر تجهیز دیگری عمر مفید مشخصی دارند و ممکن است بر اثر کارکرد طولانی، دمای بالا، لرزش یا خوردگی دچار تغییر مشخصات شوند.
در ترموکوپل‌ها قرار گرفتن طولانی‌مدت در دمای بالا می‌تواند باعث تغییر خواص فلزات شود.
در RTDهایی مانند PT100 نیز ضربه مکانیکی یا تنش حرارتی می‌تواند روی عنصر حساس تأثیر بگذارد.
یکی از نشانه‌های این مشکل افزایش تدریجی اختلاف بین دمای واقعی و مقدار اندازه‌گیری‌شده است.
مشکل در ترانسمیتر دما
در بسیاری از سیستم‌های صنعتی، سیگنال سنسور مستقیماً وارد کنترلر نمی‌شود و ابتدا به یک ترانسمیتر دما ارسال می‌شود.
ترانسمیتر معمولاً سیگنال سنسور را به خروجی‌هایی مانند 4 تا 20 میلی‌آمپر تبدیل می‌کند.
اگر تنظیمات ترانسمیتر اشتباه باشد، دمای نمایش‌داده‌شده نیز نادرست خواهد بود.
برای مثال ممکن است نوع ورودی روی PT100 تنظیم شده باشد در حالی که سنسور واقعی ترموکوپل است.
حتی انتخاب اشتباه نوع ترموکوپل نیز می‌تواند اختلاف دمای قابل توجهی ایجاد کند.
به همین دلیل در بررسی علت خطای سنسور دما تنظیمات ترانسمیتر باید کنترل شود.
تنظیم اشتباه محدوده اندازه‌گیری
یکی دیگر از اشتباهات رایج در سیستم‌های صنعتی، تنظیم نادرست رنج اندازه‌گیری است.
فرض کنید ترانسمیتر برای محدوده صفر تا 200 درجه تنظیم شده است اما کنترلر محدوده صفر تا 400 درجه را در نظر گرفته باشد.
در این شرایط مقدار نمایش‌داده‌شده با دمای واقعی تفاوت خواهد داشت.
بنابراین باید محدوده سنسور، ترانسمیتر و ورودی سیستم کنترل با یکدیگر هماهنگ باشند.
اتصالات شل و ترمینال‌های آسیب‌دیده
یکی از مواردی که معمولاً نادیده گرفته می‌شود، وضعیت ترمینال‌ها است.
شل شدن پیچ ترمینال، اکسید شدن اتصال یا شکستگی جزئی سیم می‌تواند باعث تغییر مقاومت یا قطع و وصل شدن سیگنال شود.
در محیط‌هایی که لرزش زیادی وجود دارد، این مشکل بیشتر دیده می‌شود.
اگر عدد دما ناگهان تغییر می‌کند یا برای چند لحظه مقدار غیرعادی نشان می‌دهد، بهتر است ترمینال‌ها و کانکتورها بررسی شوند.

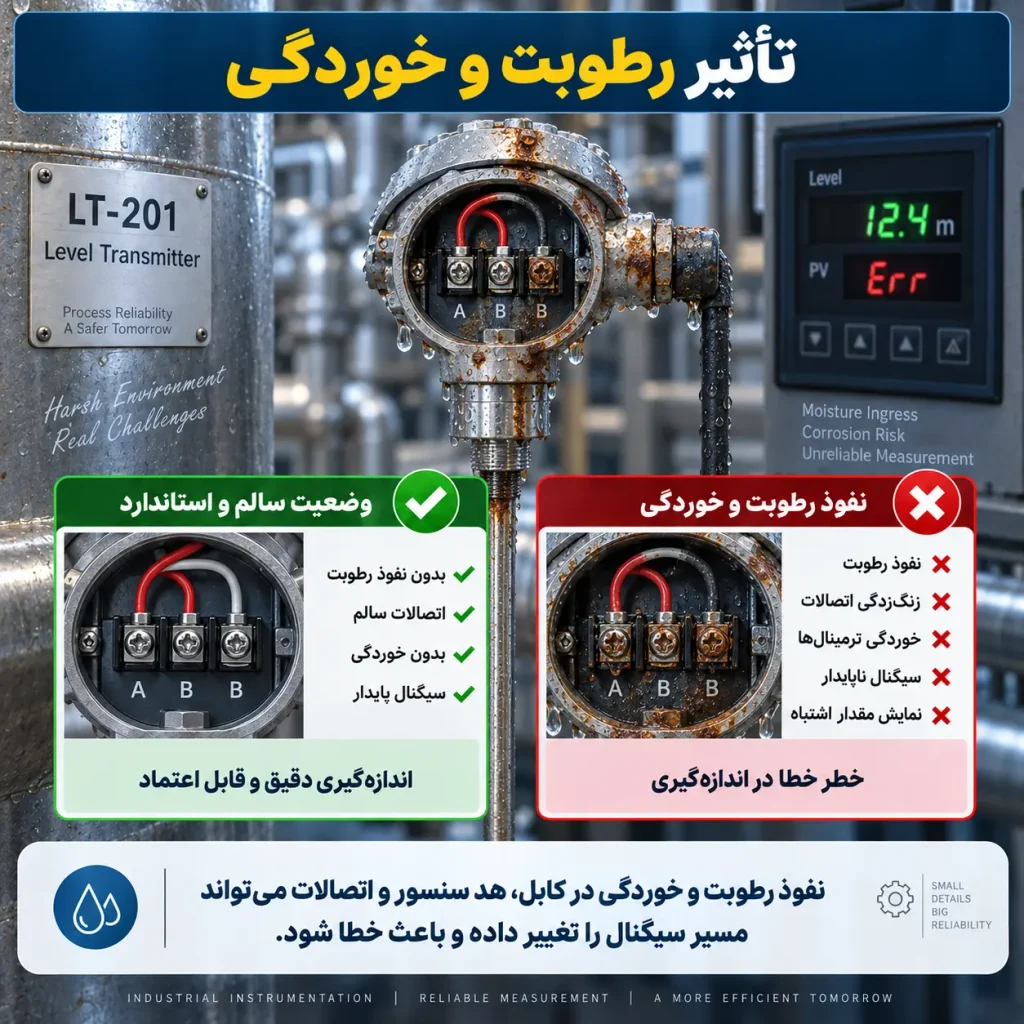

تأثیر رطوبت و خوردگی
رطوبت نیز می‌تواند یکی از عوامل ایجاد خطا در سنسور دما باشد.
نفوذ رطوبت به داخل هد سنسور، ترمینال یا کابل می‌تواند مقاومت الکتریکی مسیر را تغییر دهد.
در محیط‌های صنعتی که مواد شیمیایی یا بخارات خورنده وجود دارد، خوردگی اتصالات نیز ممکن است باعث ایجاد خطا شود.
استفاده از بدنه و کانکتور با درجه حفاظت مناسب می‌تواند احتمال بروز این مشکلات را کاهش دهد.
تفاوت دمای محیط و نقطه اندازه‌گیری
گاهی سنسور در محیطی نصب شده که دمای اطراف آن با دمای نقطه موردنظر تفاوت زیادی دارد.
برای مثال سنسوری که روی یک مخزن گرم نصب شده ممکن است بخشی از حرارت را از بدنه مخزن و بخشی را از هوای محیط دریافت کند.
اگر نحوه نصب صحیح نباشد، مقدار اندازه‌گیری‌شده ترکیبی از این دو دما خواهد بود.
استفاده از عایق مناسب و انتخاب محل درست نصب می‌تواند این اثر را کاهش دهد.
چرا عدد سنسور دما نوسان می‌کند؟
نوسان دما همیشه به معنی تغییر واقعی دما نیست.
اگر عدد سنسور به‌سرعت بالا و پایین می‌شود، چند عامل باید بررسی شود.
نویز الکتریکی، اتصال ضعیف کابل، خرابی ترانسمیتر، شیلد نامناسب و قطعی لحظه‌ای کابل از دلایل رایج هستند.
در برخی کاربردها نیز خود فرایند واقعاً نوسان دمای سریع دارد.
بنابراین قبل از تعویض سنسور باید مشخص شود که نوسان ناشی از سیستم اندازه‌گیری است یا فرایند واقعی.
کالیبراسیون نامناسب سنسور
کالیبراسیون یکی از مهم‌ترین بخش‌های سیستم اندازه‌گیری دما است.
حتی سنسورهای باکیفیت نیز ممکن است پس از مدتی کارکرد نیاز به بررسی داشته باشند.
در فرایندهایی که دقت بالا اهمیت دارد، سنسور باید در دوره‌های مشخص با یک مرجع قابل اعتماد مقایسه شود.
اگر اختلاف بین مقدار مرجع و مقدار سنسور از محدوده مجاز بیشتر باشد، سنسور باید کالیبره یا تعویض شود.
چگونه علت خطای سنسور دما را پیدا کنیم؟
بهترین روش این است که سیستم مرحله‌به‌مرحله بررسی شود.
ابتدا مقدار سنسور با یک دماسنج یا مرجع مطمئن مقایسه شود.
سپس کابل، ترمینال‌ها و اتصالات بررسی شوند.
در مرحله بعد باید تنظیمات ترانسمیتر و کنترلر کنترل شود.
اگر همه این موارد سالم باشند، سنسور می‌تواند با یک شبیه‌ساز یا کالیبراتور آزمایش شود.
این روش کمک می‌کند بدون تعویض غیرضروری تجهیزات، علت خطای سنسور دما دقیق‌تر شناسایی شود.
خطای سنسور دما در تابلو برق چه نشانه‌هایی دارد؟
در تابلوهای برق، نویز و تداخل الکتریکی یکی از مهم‌ترین مشکلات است.
اگر مقدار دما هنگام روشن شدن موتور، کنتاکتور یا تجهیز قدرت تغییر می‌کند، احتمال وجود نویز زیاد است.
اگر مقدار به‌طور ثابت چند درجه اختلاف دارد، بهتر است تنظیمات ورودی، نوع سنسور و مقاومت کابل بررسی شود.
در صورتی که مقدار به‌صورت لحظه‌ای قطع و وصل می‌شود، اتصالات و ترمینال‌ها در اولویت بررسی قرار دارند.
خطای سنسور دما در کوره چه نشانه‌هایی دارد؟
در کوره‌ها معمولاً محل نصب و شرایط حرارتی بیشترین تأثیر را دارند.
اگر عدد سنسور با دمای واقعی محصول اختلاف زیادی دارد، ممکن است سنسور بیش از حد به شعله یا المنت نزدیک باشد.
اگر مقدار اندازه‌گیری در طول زمان به‌تدریج تغییر می‌کند، احتمال فرسودگی ترموکوپل یا تغییر مشخصات آن وجود دارد.
در دماهای بسیار بالا بررسی سلامت غلاف سنسور نیز ضروری است.
جمع‌بندی علت خطای سنسور دما
علت خطای سنسور دما همیشه خرابی خود سنسور نیست. سیم‌کشی نامناسب، نویز الکتریکی، محل نصب اشتباه، تنظیم نادرست ترانسمیتر، مقاومت کابل، رطوبت، خوردگی و اتصالات ضعیف همگی می‌توانند باعث نمایش دمای غیرواقعی شوند.
در تابلو برق بیشترین تمرکز باید روی نویز، مسیر کابل و اتصالات باشد. در کوره‌های صنعتی، محل نصب، دمای بالا و فرسودگی سنسور اهمیت بیشتری دارند.
در تجهیزات صنعتی نیز بهتر است قبل از تعویض سنسور، کل مسیر اندازه‌گیری از سنسور تا ترانسمیتر و سیستم کنترل بررسی شود.
تشخیص درست علت خطای سنسور دما علاوه بر کاهش هزینه تعمیرات، باعث افزایش دقت کنترل فرایند و جلوگیری از آسیب به تجهیزات می‌شود.
