اندازه‌گیری دما یکی از مهم‌ترین بخش‌های کنترل و پایش فرایندهای صنعتی است. از کوره‌ها و خطوط تولید گرفته تا مخازن، تجهیزات شیمیایی، صنایع غذایی و ماشین‌آلات صنعتی، در بسیاری از بخش‌ها باید دما با دقت مناسبی اندازه‌گیری شود.
دو مورد از شناخته‌شده‌ترین تجهیزات اندازه‌گیری دما، PT100 و ترموکوپل هستند. هر دو برای سنجش دما استفاده می‌شوند، اما عملکرد، محدوده دمایی، دقت، سرعت پاسخ و کاربرد آن‌ها یکسان نیست.
شناخت تفاوت PT100 و ترموکوپل کمک می‌کند برای هر فرایند صنعتی، سنسوری انتخاب شود که علاوه بر دقت مناسب، در شرایط محیطی موردنظر نیز عملکرد قابل اعتمادی داشته باشد.

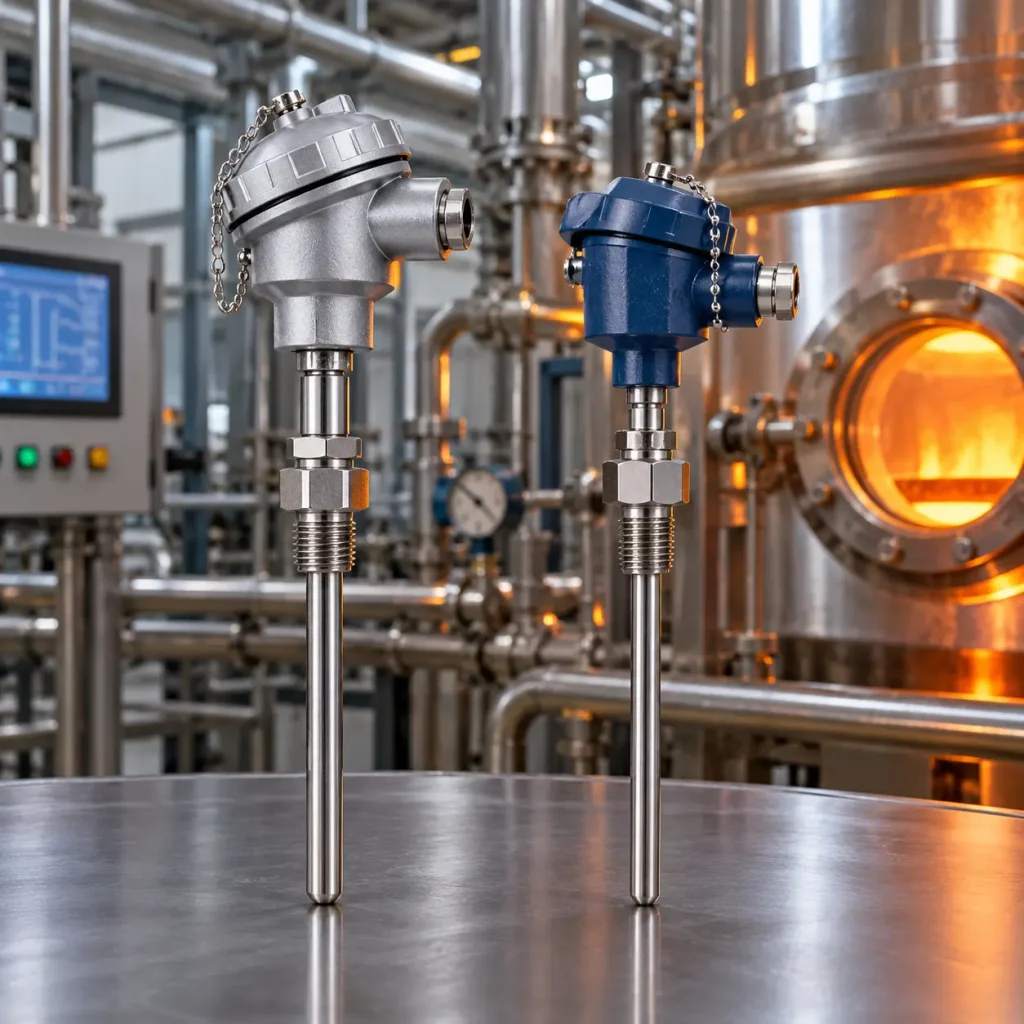

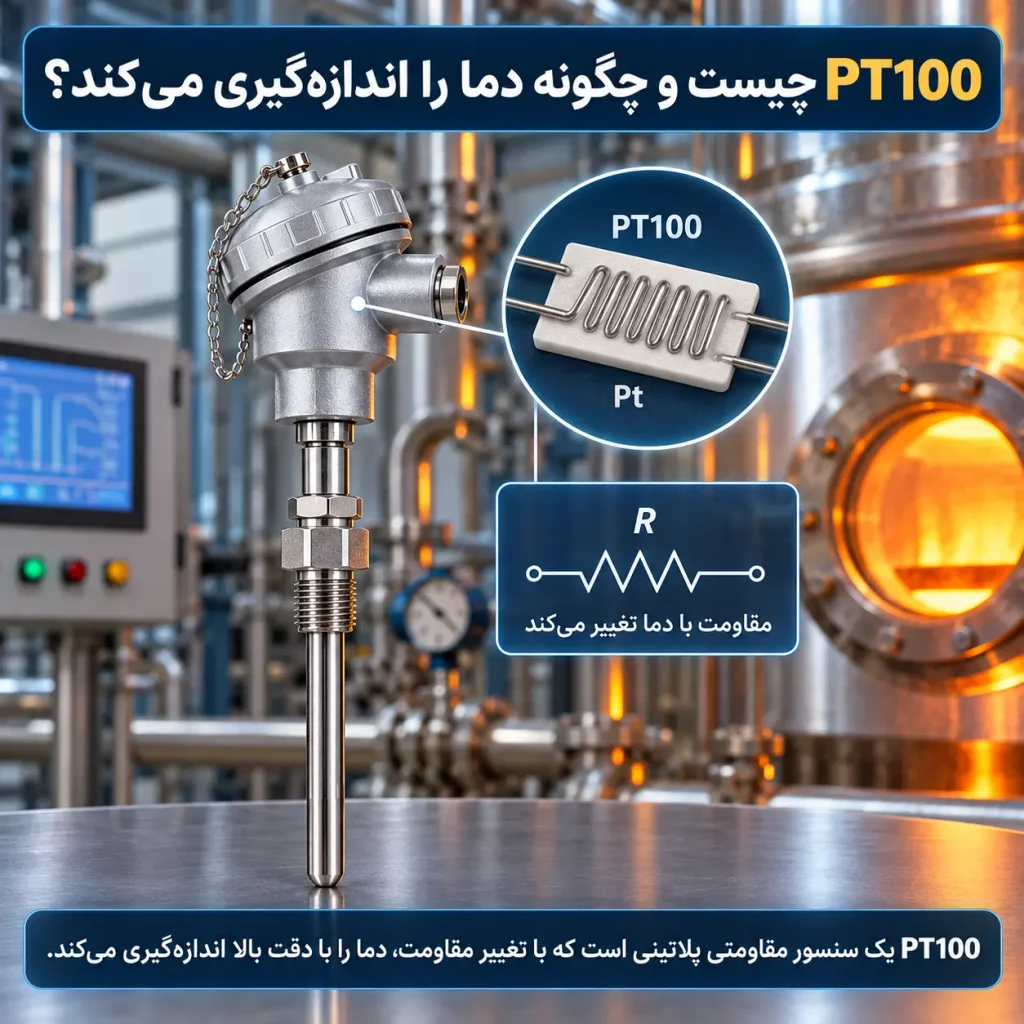

PT100 چیست و چگونه دما را اندازه‌گیری می‌کند؟
PT100 یکی از پرکاربردترین انواع سنسورهای RTD یا Resistance Temperature Detector است. عملکرد این سنسور بر اساس تغییر مقاومت الکتریکی فلز در اثر تغییر دما انجام می‌شود.
در PT100 معمولاً از پلاتین به‌عنوان عنصر حساس به دما استفاده می‌شود. عدد 100 در نام این سنسور به این معنی است که مقاومت آن در دمای صفر درجه سانتی‌گراد تقریباً 100 اهم است.
با افزایش یا کاهش دما، مقاومت عنصر پلاتینی تغییر می‌کند و تجهیزات اندازه‌گیری با بررسی این تغییر مقاومت می‌توانند مقدار دما را محاسبه کنند.
یکی از دلایل محبوبیت PT100 در صنعت، رفتار نسبتاً پایدار و قابل پیش‌بینی آن در برابر تغییرات دما است.

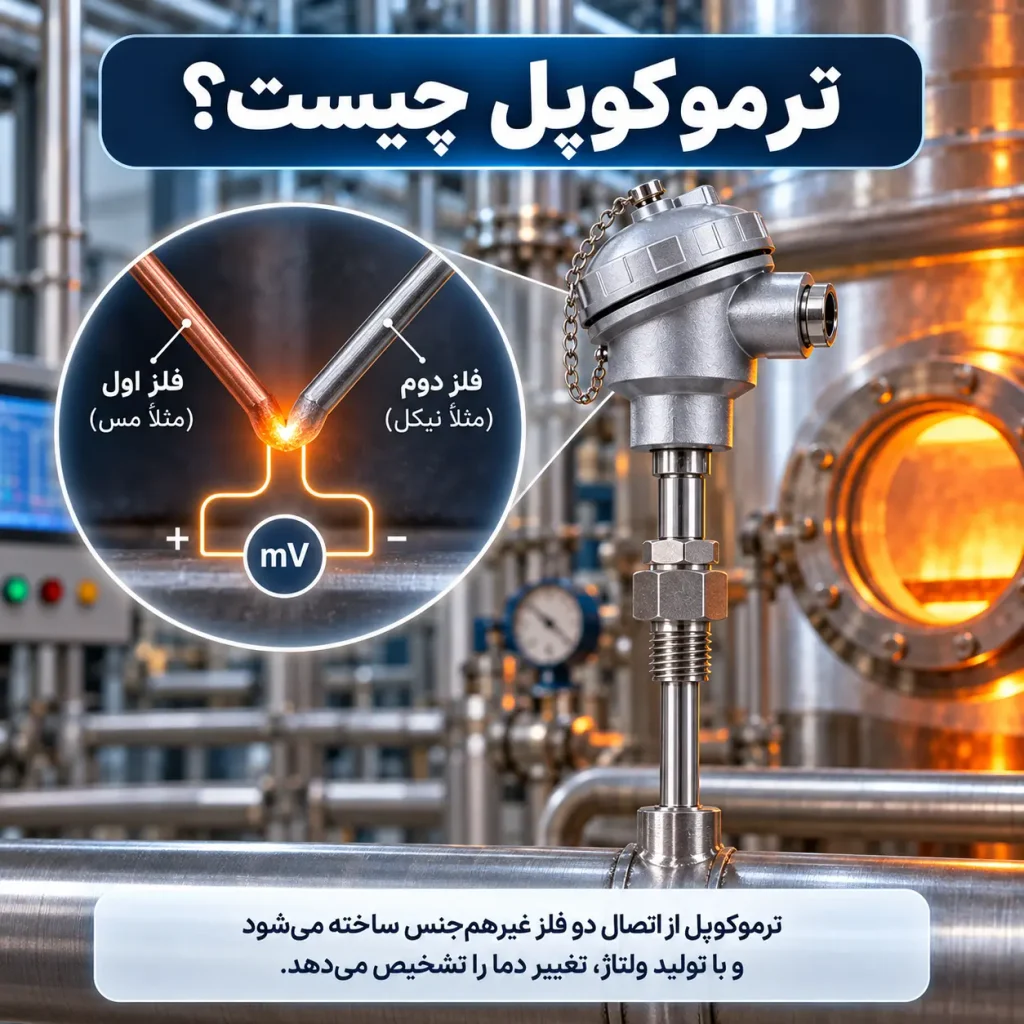

ترموکوپل چیست؟
ترموکوپل ساختار متفاوتی دارد. این سنسور از اتصال دو فلز متفاوت ساخته می‌شود. زمانی که بین محل اتصال این دو فلز و بخش مرجع اختلاف دما وجود داشته باشد، ولتاژ بسیار کوچکی ایجاد می‌شود.
تجهیزات اندازه‌گیری این ولتاژ را دریافت کرده و آن را به مقدار دما تبدیل می‌کنند.
ترموکوپل‌ها در انواع مختلفی مانند نوع K، J، T، E، R، S و B تولید می‌شوند و هر نوع، محدوده دمایی و ویژگی‌های مخصوص خود را دارد.
همین تنوع باعث شده است ترموکوپل در بسیاری از محیط‌های صنعتی، به‌خصوص محیط‌هایی با دمای بالا، مورد استفاده قرار گیرد.
مهم‌ترین تفاوت PT100 و ترموکوپل چیست؟
اصلی‌ترین تفاوت PT100 و ترموکوپل به روش اندازه‌گیری دما مربوط می‌شود.
PT100 تغییر مقاومت الکتریکی را اندازه می‌گیرد، در حالی که ترموکوپل بر اساس اختلاف پتانسیل ایجادشده بین دو فلز متفاوت کار می‌کند.
این تفاوت در اصل عملکرد، روی موارد دیگری مانند دقت، محدوده دمایی، سرعت پاسخ، سیم‌کشی و حتی هزینه سیستم اندازه‌گیری تأثیر می‌گذارد.
به همین دلیل نمی‌توان گفت PT100 یا ترموکوپل در همه کاربردها بهتر است؛ انتخاب مناسب به شرایط فرایند بستگی دارد.
تفاوت PT100 و ترموکوپل از نظر دقت
اگر دقت اندازه‌گیری اهمیت زیادی داشته باشد، PT100 معمولاً یکی از گزینه‌های مناسب است.
سنسورهای PT100 در محدوده کاری متداول صنعتی می‌توانند اندازه‌گیری پایدار و دقیقی ارائه دهند و به همین دلیل در فرایندهایی که تغییرات کوچک دما اهمیت دارد، کاربرد زیادی دارند.
ترموکوپل نیز می‌تواند اندازه‌گیری مناسبی داشته باشد، اما دقت آن به نوع ترموکوپل، کیفیت ساخت، نحوه نصب، کابل‌های مورد استفاده و سیستم جبران اتصال سرد وابسته است.
بنابراین یکی از نکات مهم در بررسی تفاوت PT100 و ترموکوپل این است که PT100 معمولاً برای اندازه‌گیری دقیق‌تر در محدوده‌های دمایی متوسط انتخاب می‌شود.

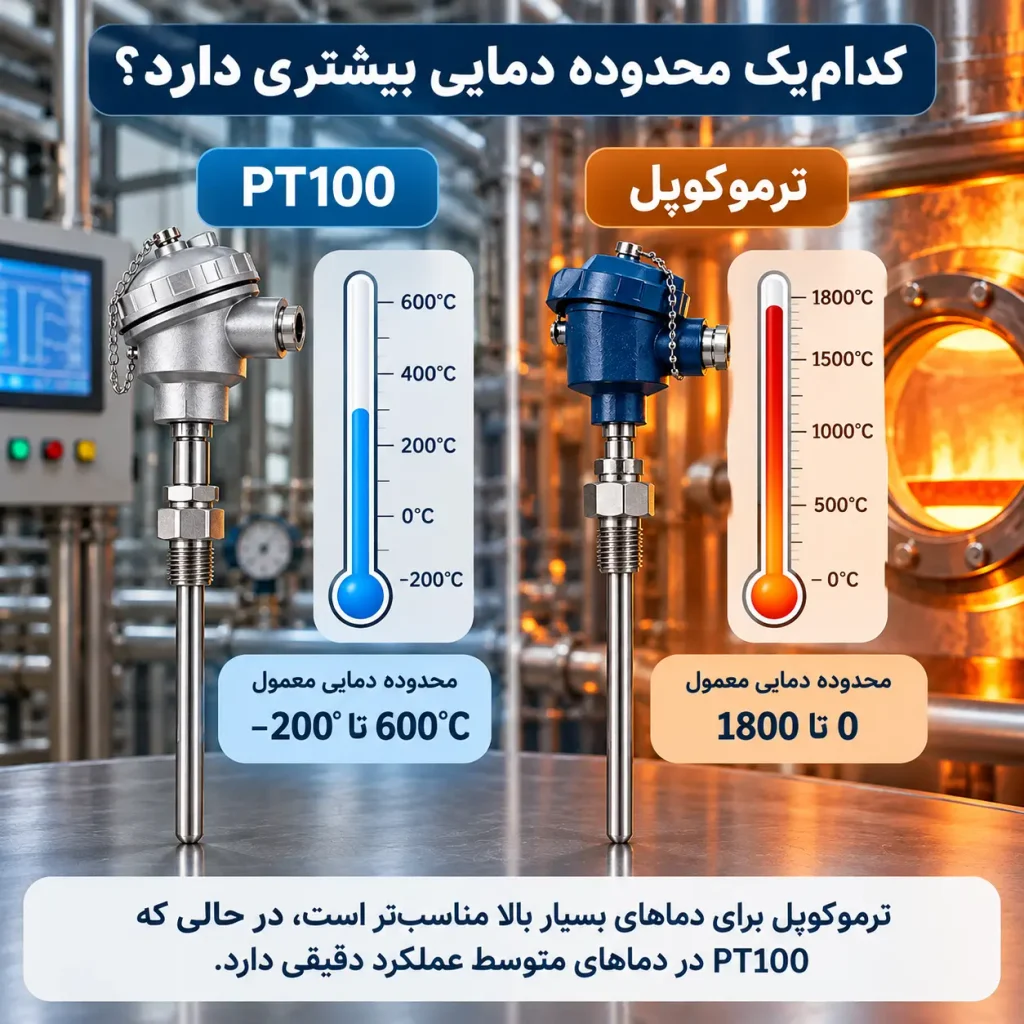

کدام‌یک محدوده دمایی بیشتری دارد؟
یکی از مهم‌ترین مزیت‌های ترموکوپل، امکان اندازه‌گیری دماهای بسیار بالا است.
بعضی از انواع ترموکوپل می‌توانند در محیط‌هایی با دمای بسیار بالا مانند کوره‌های صنعتی، صنایع فلزی و فرایندهای حرارتی سنگین مورد استفاده قرار گیرند.
PT100 نیز محدوده کاری مناسبی دارد، اما معمولاً برای دماهای بسیار بالا انتخاب اول نیست.
بنابراین اگر فرایند در محدوده دمایی متوسط قرار داشته باشد، PT100 می‌تواند گزینه مناسبی باشد؛ اما در محیط‌هایی که دما بسیار بالا است، ترموکوپل کاربرد بیشتری دارد.
تفاوت در سرعت پاسخ به تغییر دما
سرعت پاسخ یکی دیگر از موارد مهم در بررسی تفاوت PT100 و ترموکوپل است.
ترموکوپل‌ها، به‌خصوص در مدل‌هایی که اتصال اندازه‌گیری کوچک و بدون غلاف ضخیم دارند، می‌توانند تغییرات دما را با سرعت زیادی تشخیص دهند.
PT100 نیز می‌تواند سرعت پاسخ مناسبی داشته باشد، اما ساختار سنسور، قطر غلاف و نحوه نصب تأثیر زیادی بر سرعت واکنش آن دارد.
برای مثال، سنسوری که داخل یک غلاف فلزی ضخیم نصب شده باشد معمولاً نسبت به سنسوری با نوک کوچک و تماس مستقیم، کندتر به تغییرات دما واکنش نشان می‌دهد.
پس هنگام مقایسه سرعت، فقط نوع سنسور مهم نیست و ساختار مکانیکی آن نیز باید بررسی شود.

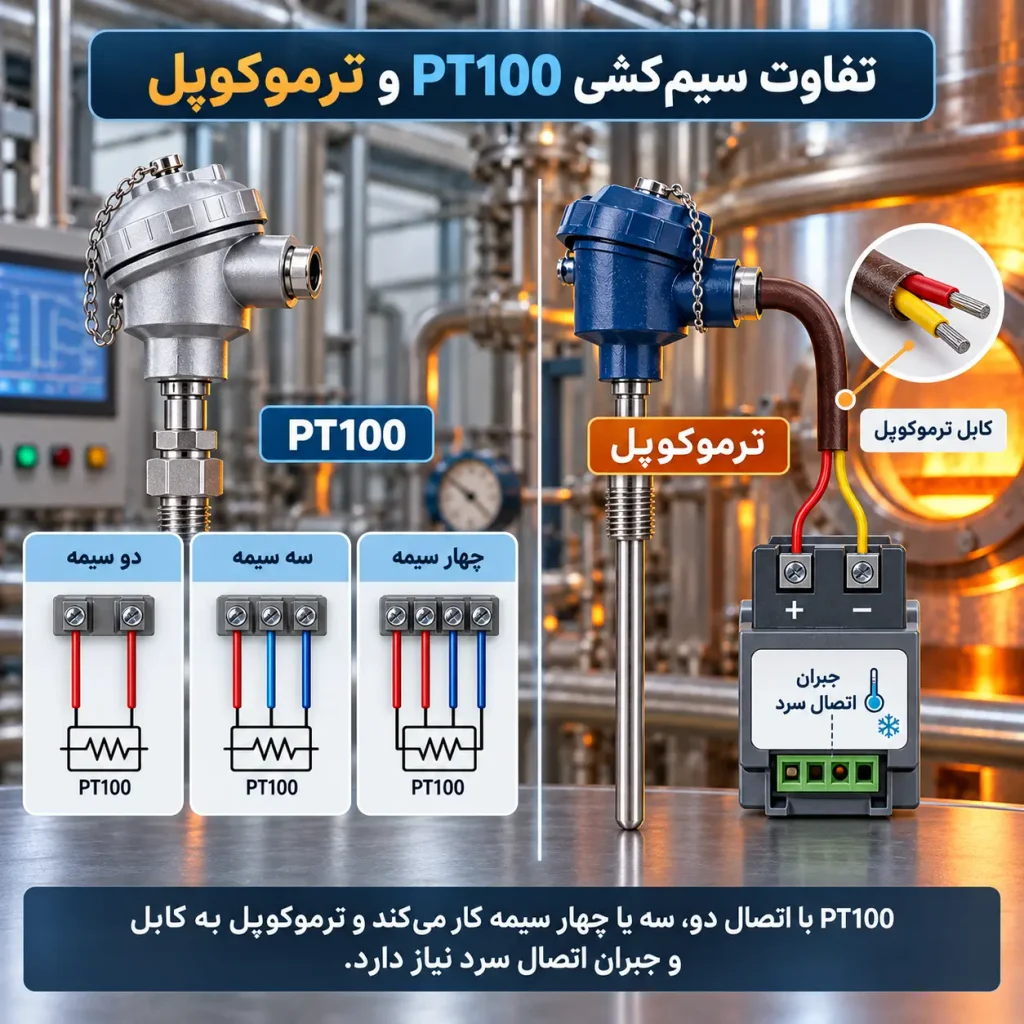

تفاوت سیم‌کشی PT100 و ترموکوپل
PT100 معمولاً با سیستم‌های دو سیمه، سه سیمه یا چهار سیمه استفاده می‌شود.
در مدل دو سیمه، مقاومت کابل می‌تواند روی نتیجه اندازه‌گیری تأثیر بگذارد. به همین دلیل در بسیاری از کاربردهای صنعتی از اتصال سه سیمه استفاده می‌شود تا اثر مقاومت سیم‌ها تا حد زیادی جبران شود.
اتصال چهار سیمه نیز زمانی کاربرد دارد که دقت اندازه‌گیری اهمیت بسیار بالایی داشته باشد.
در مقابل، ترموکوپل به سیم‌های مخصوص و متناسب با نوع ترموکوپل نیاز دارد. استفاده از کابل نامناسب می‌تواند خطای اندازه‌گیری ایجاد کند.
همچنین سیستم اندازه‌گیری ترموکوپل باید جبران اتصال سرد را نیز به‌درستی انجام دهد.
پایداری اندازه‌گیری در طول زمان
یکی از مزایای مهم PT100 پایداری مناسب آن در اندازه‌گیری دما است.
عنصر پلاتینی PT100 در شرایط استاندارد می‌تواند در طول زمان عملکرد پایداری داشته باشد و به همین دلیل در تجهیزاتی که دقت بلندمدت اهمیت دارد، گزینه مناسبی محسوب می‌شود.
ترموکوپل‌ها در محیط‌های بسیار گرم، خورنده یا دارای شرایط سخت ممکن است در طول زمان دچار تغییر مشخصات شوند.
البته طول عمر و پایداری هر دو سنسور به کیفیت ساخت، نوع غلاف، محدوده دمایی و شرایط محیطی بستگی دارد.
PT100 در چه کاربردهایی استفاده می‌شود؟
PT100 بیشتر در فرایندهایی استفاده می‌شود که اندازه‌گیری دقیق و پایدار دما اهمیت دارد.
این سنسورها را می‌توان در صنایع غذایی و دارویی، تجهیزات آزمایشگاهی، سیستم‌های تهویه و سرمایش، ماشین‌آلات صنعتی، مخازن، خطوط تولید و تجهیزات فرایندی مشاهده کرد.
در چنین کاربردهایی محدوده دما معمولاً آن‌قدر بالا نیست که نیاز به استفاده از ترموکوپل‌های مخصوص دمای بسیار بالا وجود داشته باشد.

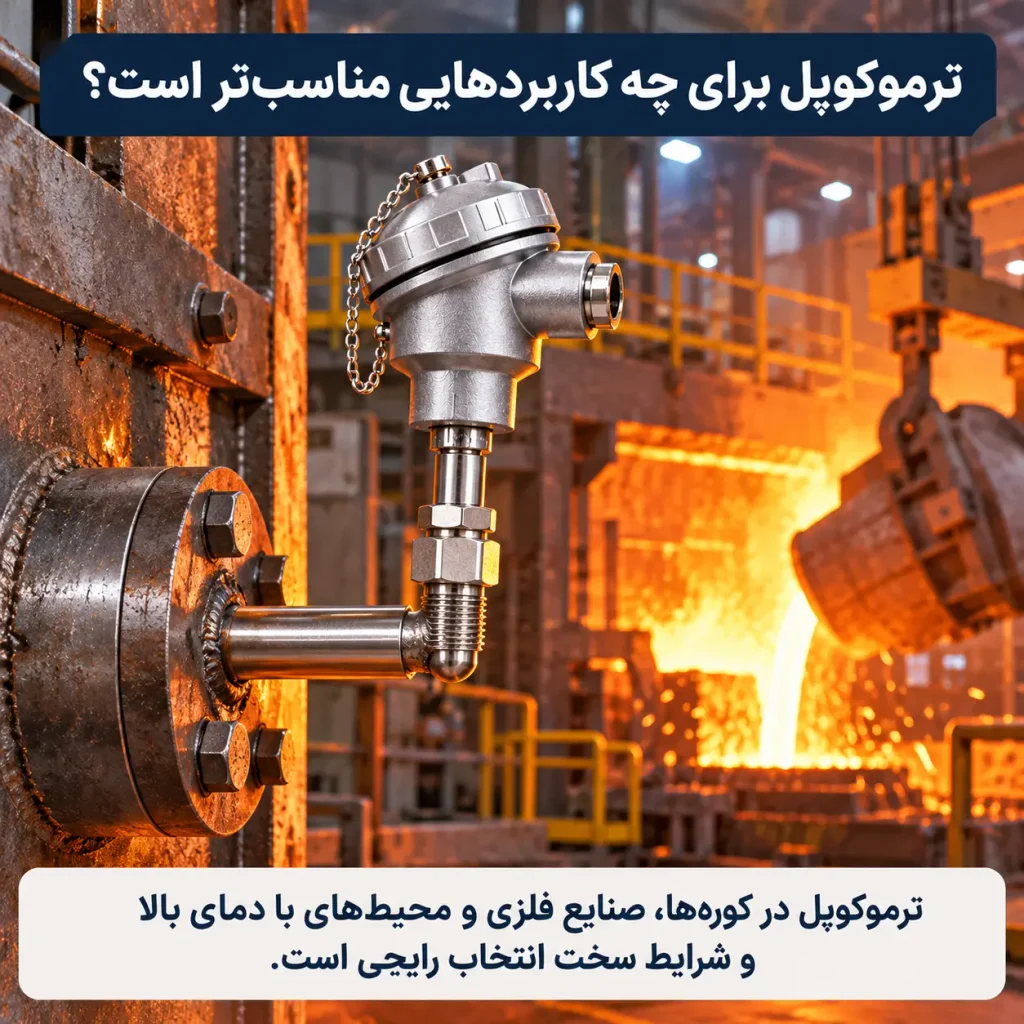

ترموکوپل برای چه کاربردهایی مناسب‌تر است؟
ترموکوپل در محیط‌هایی که دمای بالا، شرایط سخت و تغییرات سریع دما وجود دارد، کاربرد بسیار زیادی دارد.
کوره‌های صنعتی، صنایع فولاد، ریخته‌گری، صنایع شیشه، تجهیزات حرارتی، خطوط تولید با دمای بالا و برخی فرایندهای پتروشیمی از جمله کاربردهای رایج ترموکوپل هستند.
تنوع بالای انواع ترموکوپل نیز باعث شده است بتوان برای شرایط مختلف، مدل متناسب با فرایند را انتخاب کرد.
جدول مقایسه PT100 و ترموکوپل
| ویژگی | PT100 | ترموکوپل |
|---|---|---|
| روش اندازه‌گیری | تغییر مقاومت | تولید ولتاژ |
| دقت | معمولاً بالاتر | وابسته به نوع ترموکوپل |
| محدوده دمایی | مناسب دماهای پایین و متوسط | مناسب محدوده‌های وسیع و دمای بالا |
| سرعت پاسخ | مناسب | معمولاً سریع |
| پایداری بلندمدت | بالا | وابسته به شرایط کاری |
| سیم‌کشی | 2، 3 یا 4 سیمه | کابل مخصوص ترموکوپل |
| کاربرد رایج | اندازه‌گیری دقیق فرایندی | دماهای بالا و شرایط سخت |
| تنوع | ساختارهای مختلف PT100 | انواع K، J، T، R، S، B و غیره |
PT100 بهتر است یا ترموکوپل؟
پاسخ به این سؤال کاملاً به شرایط فرایند بستگی دارد.
اگر دقت، پایداری و تکرارپذیری اندازه‌گیری در یک محدوده دمایی متوسط اهمیت زیادی داشته باشد، PT100 معمولاً گزینه مناسبی است.
اما اگر سنسور باید در محیطی با دمای بسیار بالا، تغییرات سریع دما یا شرایط صنعتی سخت کار کند، ترموکوپل می‌تواند انتخاب کاربردی‌تری باشد.
بنابراین هنگام بررسی تفاوت PT100 و ترموکوپل بهتر است به جای انتخاب صرفاً بر اساس قیمت یا نام سنسور، محدوده دما، دقت موردنیاز، سرعت پاسخ، شرایط نصب، نوع کابل و محیط کاری بررسی شود.
هنگام انتخاب PT100 یا ترموکوپل به چه نکاتی توجه کنیم؟
اولین نکته، محدوده واقعی دمای فرایند است. سنسور باید بتواند بدون آسیب یا افت محسوس دقت در کل محدوده موردنظر کار کند.
پس از آن باید دقت موردنیاز سیستم مشخص شود. در بعضی فرایندها اختلاف چند درجه اهمیت زیادی ندارد، در حالی که در برخی خطوط تولید حتی تغییر کوچک دما می‌تواند روی کیفیت محصول اثر بگذارد.
نوع اتصال مکانیکی، جنس غلاف، قطر سنسور، طول پراب، نوع سیم‌کشی، سرعت پاسخ و شرایط محیطی نیز باید بررسی شوند.
در محیط‌هایی با لرزش، مواد خورنده یا فشار بالا، انتخاب نوع غلاف و ساختار مکانیکی سنسور به اندازه انتخاب تکنولوژی اندازه‌گیری اهمیت دارد.
جمع‌بندی تفاوت PT100 و ترموکوپل
تفاوت PT100 و ترموکوپل فقط در شکل ظاهری یا محدوده دمایی خلاصه نمی‌شود. این دو سنسور از دو روش کاملاً متفاوت برای اندازه‌گیری دما استفاده می‌کنند و هرکدام برای گروه مشخصی از کاربردهای صنعتی مناسب هستند.
PT100 به دلیل دقت و پایداری مناسب، بیشتر در اندازه‌گیری‌های دقیق و فرایندهای با محدوده دمایی متوسط استفاده می‌شود. در مقابل، ترموکوپل به دلیل تحمل دماهای بالا، تنوع زیاد و سرعت پاسخ مناسب، یکی از تجهیزات پرکاربرد در محیط‌های حرارتی و فرایندهای سنگین صنعتی است.
در نهایت، انتخاب بین این دو باید بر اساس محدوده دمایی، دقت، سرعت پاسخ، شرایط محیطی و ساختار سیستم اندازه‌گیری انجام شود.
